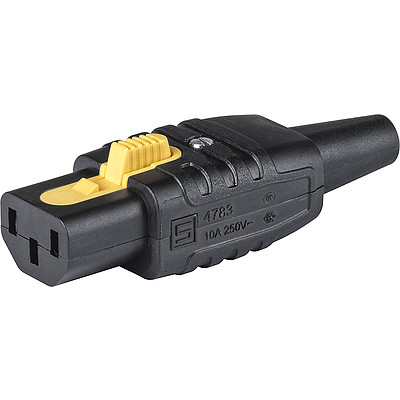

IEC Gerätesteckdose C13
schwarz

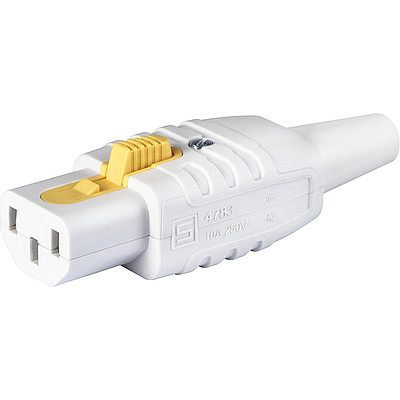

IEC Gerätesteckdose C13
weiss

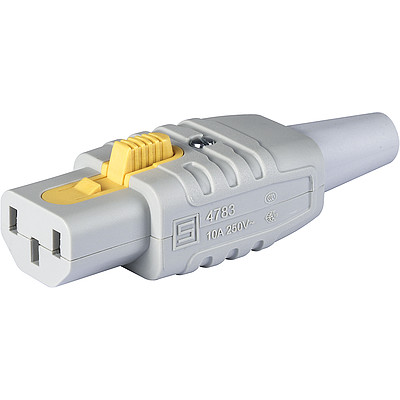

IEC Gerätesteckdose C13
grau

Serie: 4783

IEC Gerätesteckdose C13 für Kabelmontage, gerade

6 Varianten

Gerätestecker (Stecker/Dosen)

C13

70° C

Zulassungen und Konformitäten

CAD

Beschreibung

Kabelstecker: Schraubbefestigung
Gerätesteckdose, Stifttemperatur 70 °C, Schutzklasse I
mit V-Lock Verriegelungssystem
Kabel

Alleinstellungsmerkmale

Verhindert unbeabsichtigtes Entfernen
Einfache Kabelkonfektionierung
Wiederverwendbar
Halogenfrei

Detailanfrage zu Typ

Details 4783

Technische Daten

Zulassungen und Konformitäten

CAD-Zeichnungen

Dimension

Nenndaten IEC

Die elektrischen Nenndaten beschreiben die zugelassenen Betriebswerte für den Betriebszustand für Nennstrom und Nennspannung unter genannten Umgebungsbedingungen.
Allgemeine Angaben zu elektrischen Kennwerten von Sicherungen
Nenndaten IEC, UL/CSA Allgemeine Angaben zum Nennstom und zur Nennspannung bei EMV-Produkten
Nennspannung Nennstrom Die Werte sind unterschiedlich je nach Zulassungsstelle und sind daher in den entsprechend Zulassungsausweisen für die jeweiligen Produktfamilien entsprechend referenziert. Angaben dazu werden in den Datenblättern aufgeführt.
Suche nach Approbationsangaben für unterschiedlichen Familien
Zulassungen

10 A / 250 VAC; 50 Hz

Nenndaten UL/CSA

Nenndaten UL

15 A / 250 VAC; 60 Hz

Spannungsfestigkeit

Angabe zur höchstens zulässigen Spannung, damit es nicht aufgrund einer Isolationsschädigung zu einem Spannungsdurchschlag kommt.
Spannungsfestigkeit

> 1.5 kVAC zwischen L-N
> 1.5 kVAC zwischen L/N-PE
(1 min/50 Hz)

Zulässige Betriebstemperatur

-25 °C bis 70 °C

Berührungsschutz

IP-Schutzgrad

Der IP Code besteht aus einer zweistelligen Ziffernkombination, die den jeweiligen Schutzgrad angibt.
Dabei spezifiziert die erste Ziffer die Schutzklasse für Berührungs- und Fremdkörperschutz, die zweite Ziffer den Wasser- und Feuchtigkeitsschutz. Details zum IP-Schutzgrad entnehmen Sie bitte aus den Allgemeinen Produktinformationen
IP-Schutzgrad

Geeignet für Geräte der Schutzklasse I gemäss IEC 61140

Klemme

Anschlüsse

Anschlüsse gemäss neuem IEC Standard.
Detailliertere Variantenangaben sind im Datenblatt oder in Allgmeinen Technischen Informationen ersichtlich.
Klemme

Kabel

Material: Gehäuse

Thermoplast, schwarz / grau / weiss, UL 94V-0

Gerätestecker/-Dose

Typ-Bezeichnung der Gerätestecker bzw. -anschlussdose nach IEC 60320-1, resp. IEC60320-2-2, UL498, CSA C22.2 no.42
Details zu Steckverbindungen und deren Bezeichnungen finden Sie in den Allgemeinen Produktinformationen
Gerätesteckvorrichtungen Mating Connectors Begriffserklärung Sondersteckvorrichtung

C13 gemäss IEC 60320-1
UL 60320, CSA C22.2 no. 60320 (Für kalte Bedingungen) Stifttemperatur 70 °C, 10 A, Schutzklasse I

Detaillierte Informationen zu Zulassungen, Normanforderungen, Verwendungshinweisen und Prüfdetails finden Sie in Details über Zulassungen
SCHURTER Produkte sind grundsätzlich für den Einsatz im industriellen Umfeld ausgelegt. Sie verfügen über Zulassungen unabhängiger Prüfstellen gemäss nationaler und internationaler Normen.
Produkte mit spezifischen Eigenschaften und Anforderungen wie sie etwa im Bereich Automotive nach IATF 16949, der Medizintechnik gemäss ISO 13485 oder in der Luft- und Raumfahrt gefordert werden, können ausschliesslich mit kundenspezifischen, individuellen Vereinbarungen durch SCHURTER angeboten werden.

Zulassungen

Durch das Zulassungszeichen bescheinigen die Prüftstellen die Einhaltung der sicherheitstechnischen Anforderungen, die an elektronische Produkte gestellt werden.

Zulassung Referenztyp: 4783

Zertifikat	Zulassungsstelle	Beschreibung
VDE Zulassungen	VDE	Ausweisnummer: 40050822
UL Zulassungen	UL	UL Ausweisnummer: E96454
CCC Zulassungen	CCC	CCC Ausweisnummer: 2019180204009870

Produktnormen

Produktnormen, welche referenziert werden

Design	Norm	Beschreibung
Ausgelegt gemäss	IEC 60320-1	Gerätekupplungen für Haushalt und ähnliche allgemeine Zwecke
Ausgelegt gemäss	IEC 60320-1	Gerätekupplungen für Haushalt und ähnliche allgemeine Zwecke
Ausgelegt gemäss	UL 60320	Norm für Befestigungsstecker und Steckdosen
Ausgelegt gemäss	CSA C22.2 no. 60320	Allgemeine Anwendung, Befestigungsstecker und ähnliche Verdrahtungsanschlüsse

Anwendungsnormen

Anwendungsnormen, in welchen die Produkte entsprechend verwendet werden können

Organisation	Design	Norm	Beschreibung
	Geeignet für Anwendungen gemäss	IEC/UL 62368-1	Einrichtungen für Audio/Video-, Informations- und Kommunikationstechnik - Teil 1: Sicherheitsanforderungen

Konformitäten

Das Produkt ist konform mit folgenden Richtlinien

Details	Aussteller	Beschreibung
CE-Konformitätserklärung	SCHURTER AG	Die CE-Kennzeichnung erklärt, dass das Produkt gemäss der EU-Vordnung 765/2008 den geltenden Anforderungen genügt, die in den Harmonisierungsrechtsvorschriften der Gemeinschaft über ihre Anbringung festgelegt sind.
UKCA-Konformitätserklärung	SCHURTER AG	Die UKCA-Kennzeichnung erklärt, dass das Produkt gemäss dem Britischen Amendment zur Verordnung (EC) 765/2008 den geltenden Anforderungen genügt.
RoHS	SCHURTER AG	Richtlinie RoHS 2011/65/EU, Ergänzung (EU) 2015/863
China RoHS	SCHURTER AG	Das Gesetz SJ/T 11363-2006 (China RoHS) ist seit dem 1. März 2007 in Kraft. Ähnlich wie bei der EU-Richtlinie RoHS.
Halogenfrei	SCHURTER AG	SCHURTER ist bestrebt, den Kunden halogenfreie Produkte anzubieten.
REACH	SCHURTER AG	Am 1. Juni 2007 trat die Verordnung (EG) Nr. 1907/2006 zur Registrierung, Bewertung, Zulassung und Beschränkung chemischer Stoffe 1 (kurz: "REACH") in Kraft.
	SCHURTER AG	V-Lock Auszugssicherungen basieren auf einer passenden Stecker-Dosen-Kombination. Die Produkte haben eine vorgesehene Öffnung zum Einrasten des Nockens an der Steckdose. Das V-Lock-System verhindert ein ungewolltes Trennen des Stecksystems.

Abmessungen [mm]

Kurze Variantentabelle 4783 Öffne vollständige Tabelle 4783

Farbe	Empfohlener Kabeldurchmesser	Max. Leitungsquerschnitt	Bestell-Nummer	...

schwarz	8.5 mm	3 x 0.75 mm² /18 AWG	3-122-073	...
schwarz	10 mm	3 x 1.5 mm² / 14 AWG	3-122-074	...
grau	8.5 mm	3 x 0.75 mm² /18 AWG	3-122-075	...
grau	10 mm	3 x 1.5 mm² / 14 AWG	3-122-076	...
weiss	8.5 mm	3 x 0.75 mm² /18 AWG	3-122-077	...
weiss	10 mm	3 x 1.5 mm² / 14 AWG	3-122-078	...
Maximales Drehmoment für Schrauben: Anschlussklemmen: 0.5 Nm, Kabelklemmen: 0.3 Nm, Gehäuseverschraubung: 0.8 Nm

Verpackungseinheit

50 ST

Variantentabelle 4783

Farbe	Empfohlener Kabeldurchmesser	Max. Leitungsquerschnitt	Bestell-Nummer	VE Verpackungseinheit Die Verpackungseinheit entspricht der Anzahl Artikel in einer Standard-Verpackung. Bitte kontaktieren Sie SCHURTER bei allfälligen Unklarheiten: Kontaktformular

schwarz	8.5 mm	3 x 0.75 mm² /18 AWG	3-122-073	50
schwarz	10 mm	3 x 1.5 mm² / 14 AWG	3-122-074	50
grau	8.5 mm	3 x 0.75 mm² /18 AWG	3-122-075	50
grau	10 mm	3 x 1.5 mm² / 14 AWG	3-122-076	50
weiss	8.5 mm	3 x 0.75 mm² /18 AWG	3-122-077	50
weiss	10 mm	3 x 1.5 mm² / 14 AWG	3-122-078	50
Maximales Drehmoment für Schrauben: Anschlussklemmen: 0.5 Nm, Kabelklemmen: 0.3 Nm, Gehäuseverschraubung: 0.8 Nm

Verpackungseinheit

50 ST
