Serie: 5123

IEC Gerätestecker C14 oder C18 mit Filter, hohe Dämpfung, ECO Design, front- oder rückseitige Montage

Kostenlose Musteranfrage

43 Varianten


Gerätestecker (Stecker/Dosen)

C14
Stecker Logo
70° C
C18
Stecker Logo
70° C

Beschreibung

  • Einbau in Platten: Schraubbefestigung von Front- oder Rückseite, Schnappversion von Frontseite, PCB Version von Rückseite
  • 2 Funktionen: Gerätestecker Schutzklasse I oder II, Netzfilter in standard und medizinal Ausführung
  • Löt-/Steck-/Litzenanschluss
  • PCB
  • Erdanschluss

Alleinstellungsmerkmale

  • Sehr hohe asymmetrische Dämpfung
  • V-lock Auszugssicherung
  • Metallflange für optimale Abschirmung
  • Kompakte Bauweise

Merkmale

  • Kompaktes Filter mit hoher asymmetrischer Dämpfung
    Optimale Abschirmung durch komplett geschlossenes Filtergehäuse, unvergossen
  • Geeignet für Montage in innenseitig metallisierte Künststoffgehäuse
  • Für Anwendungen nach IEC/UL 62368-1 empfehlen wir Filtervarianten mit Ableitwiderstand
    Geeignet für den Einsatz in Medizinalgeräten nach IEC/UL 60601-1 (1 MOOP, 1 MOPP)

Weitere Ausführungen auf Anfrage

  • Schnappbefestigung für Plattendicken >2mm bis 3mm
  • Litze mit verschiedenen Längen
  • Klasse X1- und Y1-Kondensatoren für verbesserte Spannungsfestigkeit
  • Variante mit Kunststoff-Flange für Frontmontage

Nenndaten IEC

1 - 10 A @ Tu 40 °C / 250 VAC; 50 Hz

Nenndaten UL/CSA

1 - 15 A @ Tu 40 °C / 250 VAC; 60 Hz

Ableitstrom

standard < 0.5 mA (250 V / 60 Hz)
medizinal < 5 µA (250 V / 60 Hz)

Spannungsfestigkeit

> 1.7 kVDC zwischen L-N
> 2.7 kVDC zwischen L/N-PE
Prüfspannung (2 sec)

Zulässige Betriebstemperatur

-25 °C bis 85 °C

Klimakategorie

25/085/21 gemäss IEC 60068-1

IP-Schutzgrad

Frontseite IP40 gemäss IEC 60529

Schutzklasse

Geeignet für Geräte der Schutzklasse I oder II gemäss IEC 61140

Klemme

Steckanschlüsse 6.3 x 0.8 mm
Lötanschlüsse
Litze AWG18 (15A AWG16), 150 mm

Plattendicke S

Schraub: max 8 mm
Anzugsdrehmoment max 0.5 Nm
Schnapp: 0.8 mm bis 2 mm
(alle Stufen mit einer Variante)

Material

Thermoplast / Stahl verzinnt, schwarz / metallisch, UL 94V-0

Gerätestecker/-Dose

C14 / C18 gemäss IEC 60320-1,
UL 498, CSA C22.2 no. 42 (Für kalte Bedingungen) Stifttemperatur 70 °C, 10 A, Schutzklasse I oder II

Netzfilter

Standard- und Medizinalversion, IEC 60939, UL 60939-3, CSA C22.2 no. 8
Technische Details

MTBF

> 3'000'000 h gemäss MIL-HB-217 F

Detaillierte Informationen zu Zulassungen, Normanforderungen, Verwendungshinweisen und Prüfdetails finden Sie in  Details über Zulassungen
SCHURTER Produkte sind grundsätzlich für den Einsatz im industriellen Umfeld ausgelegt. Sie verfügen über Zulassungen unabhängiger Prüfstellen gemäss nationaler und internationaler Normen.
Produkte mit spezifischen Eigenschaften und Anforderungen wie sie etwa im Bereich Automotive nach IATF 16949, der Medizintechnik gemäss ISO 13485 oder in der Luft- und Raumfahrt gefordert werden, können ausschliesslich mit kundenspezifischen, individuellen Vereinbarungen durch SCHURTER angeboten werden.


Zulassungen

Durch das Zulassungszeichen bescheinigen die Prüftstellen die Einhaltung der sicherheitstechnischen Anforderungen, die an elektronische Produkte gestellt werden.


Zulassung Referenztyp: 5123

Zulassungslogo Zertifikat Zulassungsstelle Beschreibung
Prüfzeichen ENEC_10 VDE Ausweisnummer: 40016382
Prüfzeichen cURus UL UR Ausweisnummer: E495089


Produktnormen

Produktnormen, welche referenziert werden

Organisation Design Norm Beschreibung
Prüfzeichen IEC_Certification_Body Ausgelegt gemäss IEC 60320-1 Gerätekupplungen für Haushalt und ähnliche allgemeine Zwecke
Prüfzeichen IEC_Certification_Body Ausgelegt gemäss IEC 60939 Passive Filter für die Unterdrückung von elektromagnetischen Störungen
Prüfzeichen IEC_Certification_Body Ausgelegt gemäss IEC 61058-1 Geräteschalter - Teil 1: Allgemeine Anforderungen
Prüfzeichen UL Ausgelegt gemäss UL 498 Norm für Befestigungsstecker und Steckdosen
Prüfzeichen UL Ausgelegt gemäss UL 60939-3 Passive Filter für die Unterdrückung von elektromagnetischen Störungen
Prüfzeichen CSA_Certification_Body Ausgelegt gemäss CSA C22.2 no. 42 Allgemeine Anwendung, Befestigungsstecker und ähnliche Verdrahtungsanschlüsse
Prüfzeichen CSA_Certification_Body Ausgelegt gemäss CSA C22.2 no. 8 Filter gegen elektromagnetische Störungen (EMI)


Anwendungsnormen

Anwendungsnormen, in welchen die Produkte entsprechend verwendet werden können

Organisation Design Norm Beschreibung
Prüfzeichen IEC_Certification_Body Geeignet für Anwendungen gemäss IEC/UL 62368-1 Einrichtungen für Audio/Video-, Informations- und Kommunikationstechnik - Teil 1: Sicherheitsanforderungen
Prüfzeichen IEC_Certification_Body Geeignet für Anwendungen gemäss IEC 60601-1 Medizinische elektrische Geräte - Teil 1: Allgemeine Anforderungen an die grundlegende Sicherheit und die Leistungsfähigkeit


Konformitäten

Das Produkt ist konform mit folgenden Richtlinien

Identifikation Details Aussteller Beschreibung
Prüfzeichen CE SCHURTER AG Die CE-Kennzeichnung erklärt, dass das Produkt gemäss der EU-Vordnung 765/2008 den geltenden Anforderungen genügt, die in den Harmonisierungsrechtsvorschriften der Gemeinschaft über ihre Anbringung festgelegt sind.
Prüfzeichen Zulassung_Symbol_UKCA SCHURTER AG Die UKCA-Kennzeichnung erklärt, dass das Produkt gemäss dem Britischen Amendment zur Verordnung (EC) 765/2008 den geltenden Anforderungen genügt.
Umwelt_Sicherheit RoHS_Logo_color_CMYK_tif SCHURTER AG Richtlinie RoHS 2011/65/EU, Ergänzung (EU) 2015/863
Umwelt_Sicherheit China_RoHS_e_konform_eps SCHURTER AG Das Gesetz SJ/T 11363-2006 (China RoHS) ist seit dem 1. März 2007 in Kraft. Ähnlich wie bei der EU-Richtlinie RoHS.
Umwelt_Sicherheit REACH SCHURTER AG Am 1. Juni 2007 trat die Verordnung (EG) Nr. 1907/2006 zur Registrierung, Bewertung, Zulassung und Beschränkung chemischer Stoffe 1 (kurz: "REACH") in Kraft.
Komponenten V_Lock_Logo SCHURTER AG V-Lock Auszugssicherungen basieren auf einer passenden Stecker-Dosen-Kombination. Die Produkte haben eine vorgesehene Öffnung zum Einrasten des Nockens an der Steckdose. Das V-Lock-System verhindert ein ungewolltes Trennen des Stecksystems.
Umwelt_Sicherheit Medical SCHURTER AG Geeignet für den Einsatz in Medizinalgeräten nach IEC/UL 60601-1 (1 MOOP, 1 MOPP)

020060160000001606
LOADING...

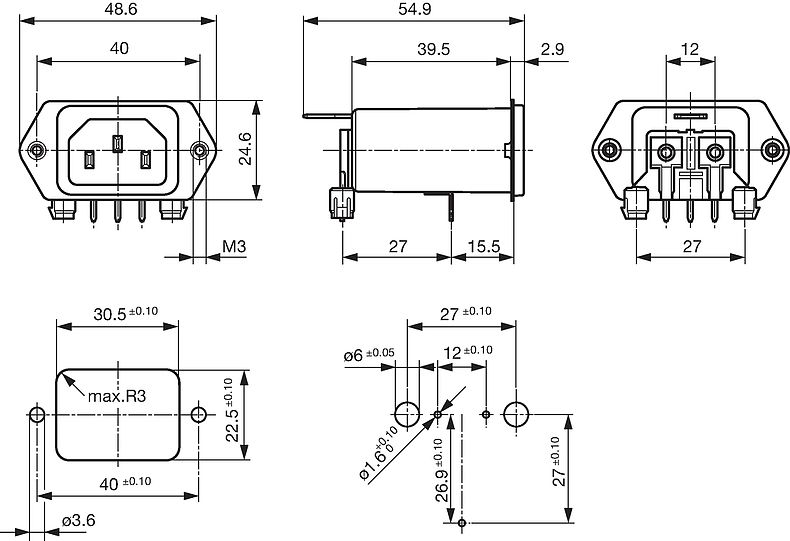

Dimension [mm]

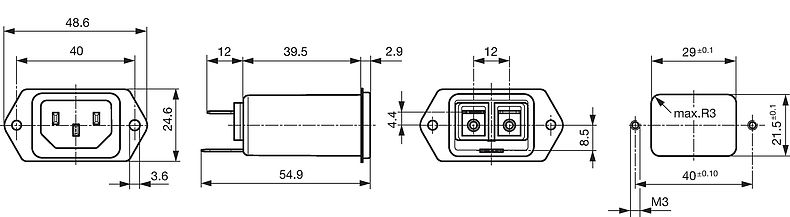

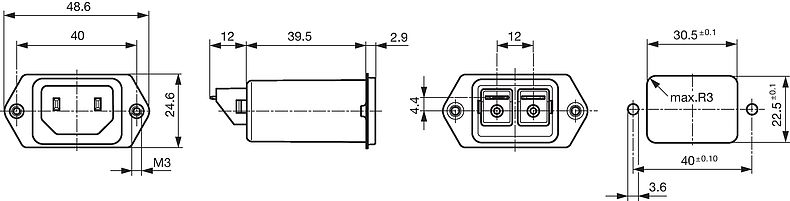

Front- oder Rückseiten Montage für M3 Schrauben mit Mutter oder mit Blindnieten (Plattenausschnitt für Frontmontage)

Rückseitige Montage mit M3 Schrauben (Plattenausschnitt für Rückseiten Montage)

Gehäusezeichnung der Schutzklasse II gilt auch für Schutzklasse I

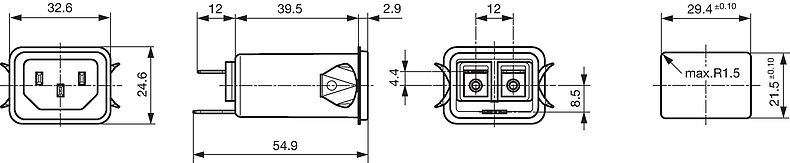

Schnappmontage von Frontseite

Abmessungen für Schutzklasse I gelten auch für Schutzklasse II

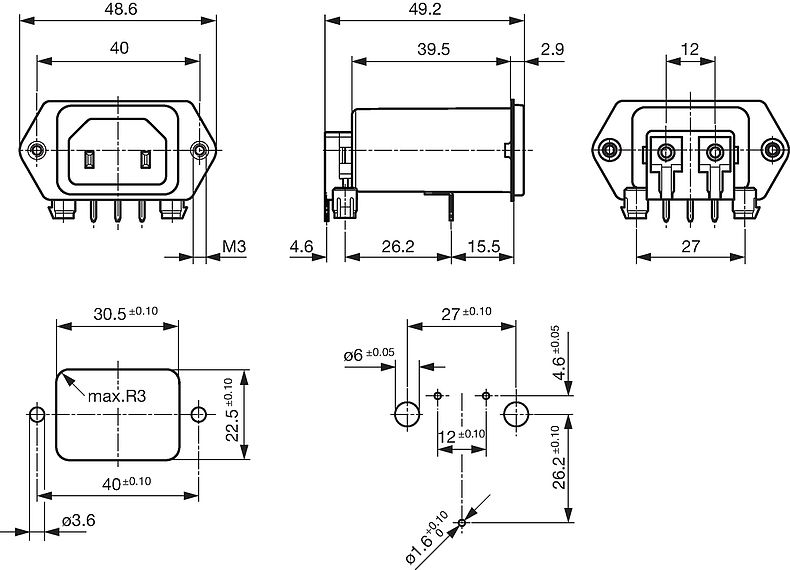

Leiterplatten-Schnappbefestigung mit Rückseiten-Montage, Schutzklasse II

Leiterplatten-Schnappbefestigung mit Rückseiten-Montage, Schutzklasse I

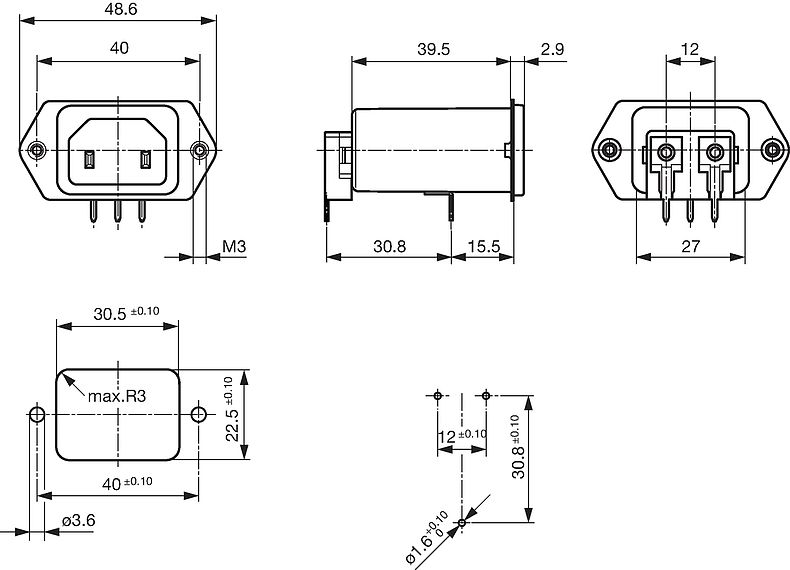

Leiterplatten-Verbindung mit Rückseiten-Montage, Schutzklasse II

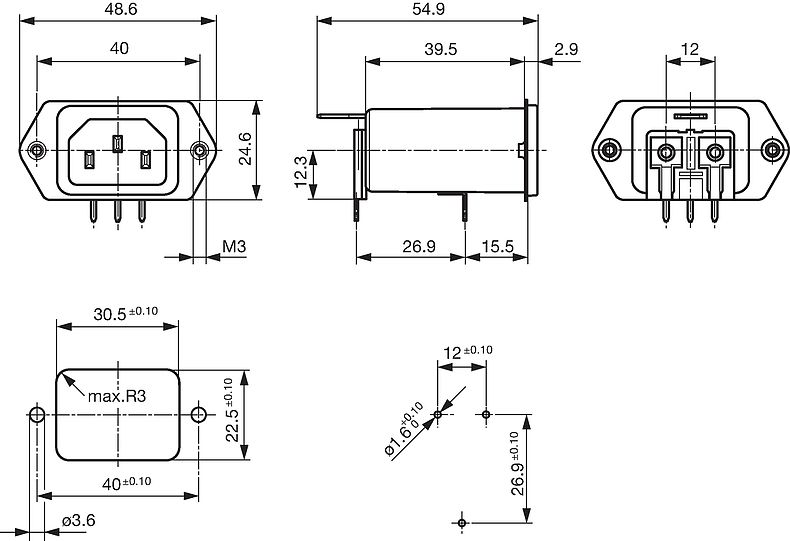

Leiterplatten-Verbindung mit Rückseiten-Montage, Schutzklasse I

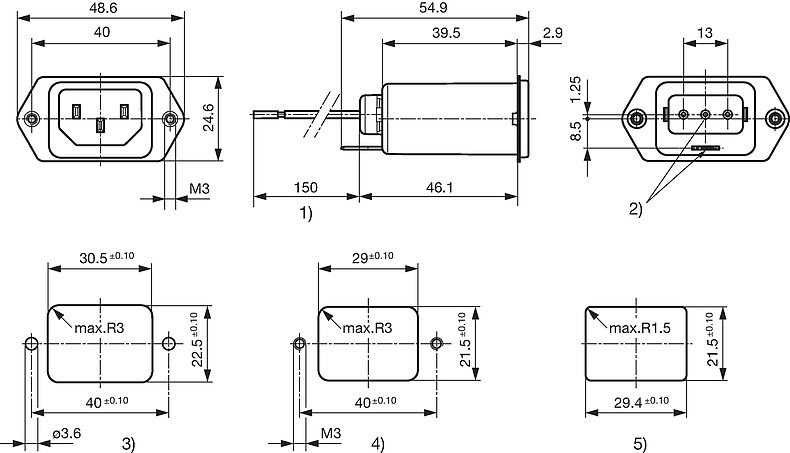

Schraub- und Schnappmontage mit Litzen

1) Litze, Standardlänge 150 mm oder Speziallängen auf Kundenanfrage
2) Fällt weg bei Schutzklasse II
3) Plattenausschnitt Schraubversion Rückseitenmontage
4) Plattenausschnitt Schraubversion, Front- oder Rückseitenmontage
5) Plattenausschnitt, Schnapp-Version, Frontmontage

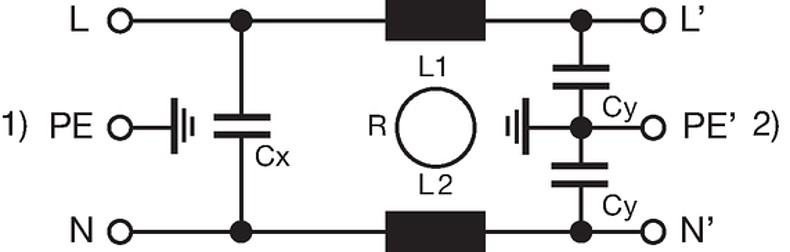

Schaltbilder

Standardversion

1) Netz
2) Last
Standardversion / Medizinalversion M80

1) Netz
2) Last
Medizinalversion (M5)

1) Netz
2) Last
Medizinalversion (M5), Schutzklasse II

1) Netz
2) Last

Daten der Filterkomponenten

Nennstrom [A] Filter-Typ Induktivitäten L [mH] Kapazität CX [nF] Kapazität CY [nF] R [MΩ]
1 Standardversion 2 x 20 100 2.2 -
2 Standardversion 2 x 9 100 2.2 -
4 Standardversion 2 x 3.4 100 2.2 -
6 Standardversion 2 x 1.6 100 2.2 -
10 Standardversion 2 x 0.65 100 2.2 -
15 Standardversion 2 x 0.2 100 2.2 -
1 Medizinalversion (M5) 2 x 20 100 - 1
2 Medizinalversion (M5) 2 x 9 100 - 1
4 Medizinalversion (M5) 2 x 3.4 100 - 1
6 Medizinalversion (M5) 2 x 1.6 100 - 1
10 Medizinalversion (M5) 2 x 0.65 100 - 1
15 Medizinalversion (M5) 2 x 0.2 100 - 1
4 Medizinalversion (M80) 2 x 3.4 100 0.47 1
6 Medizinalversion (M80) 2 x 1.6 100 0.47 1

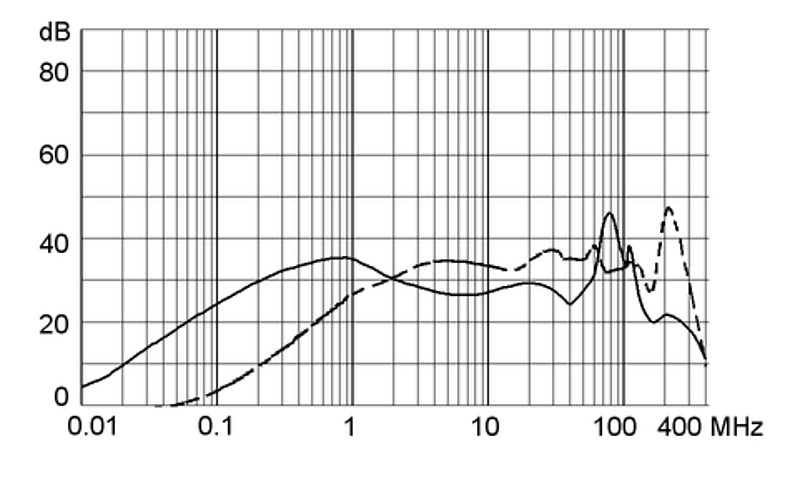

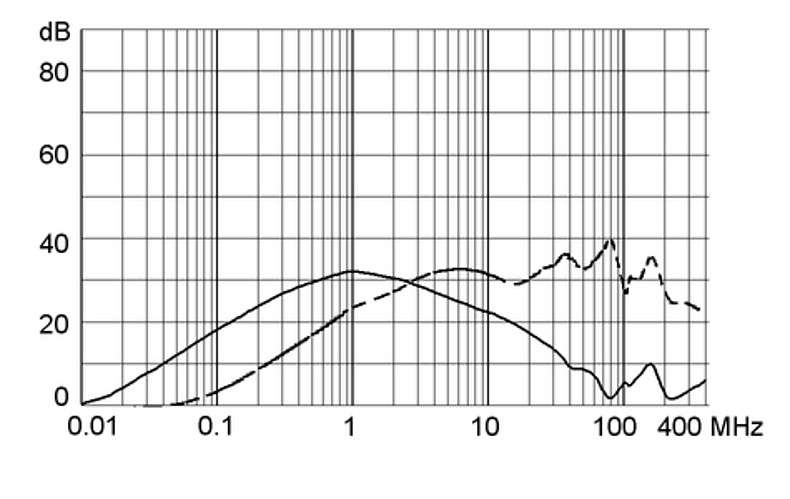

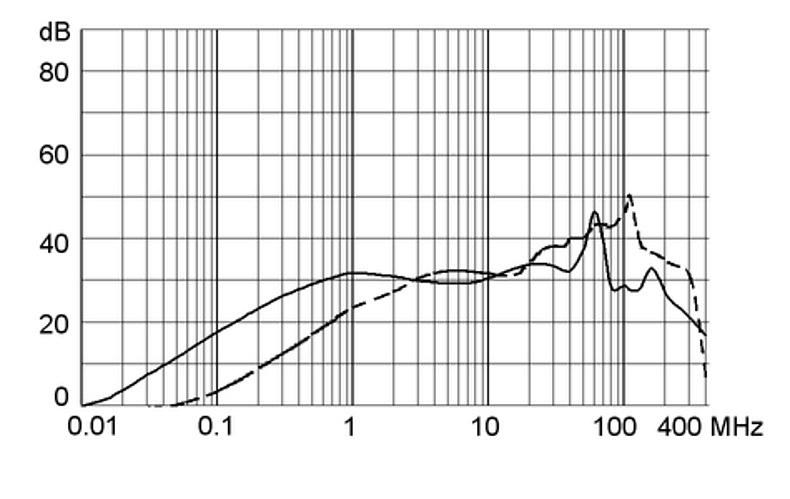

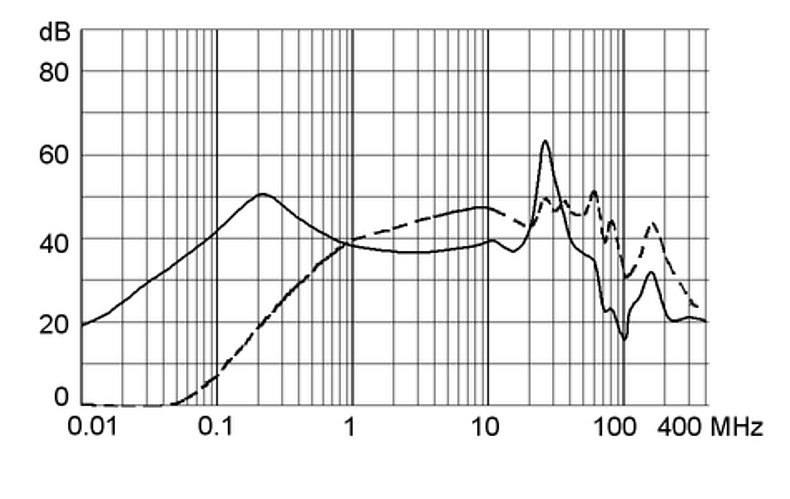

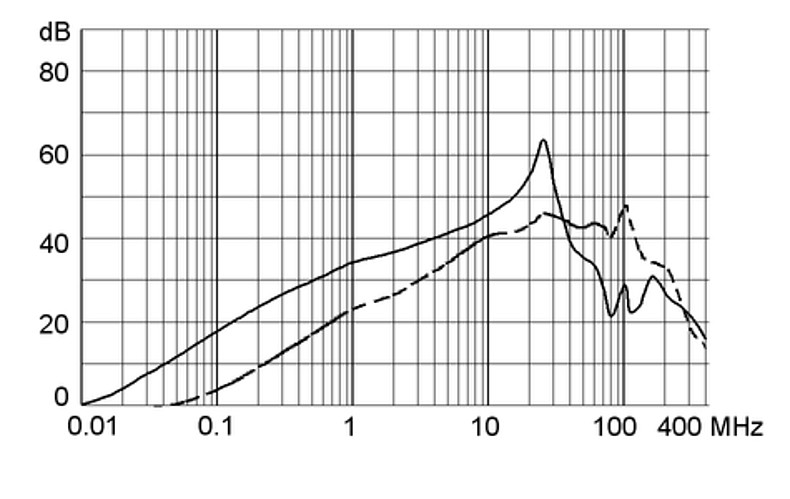

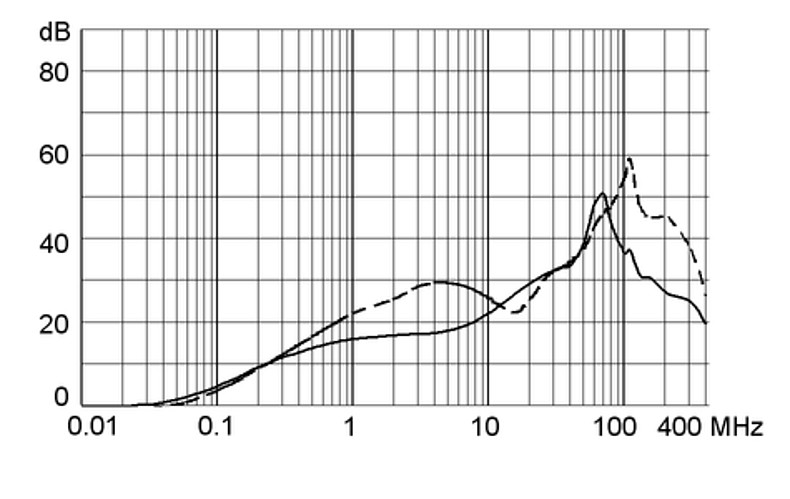

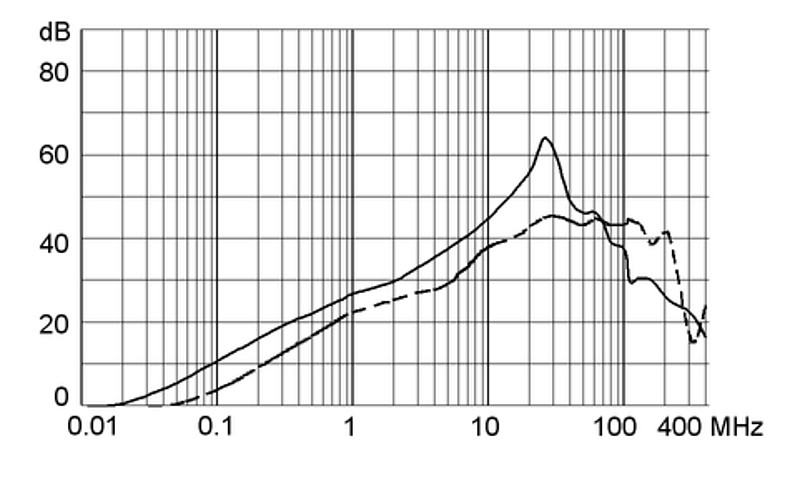

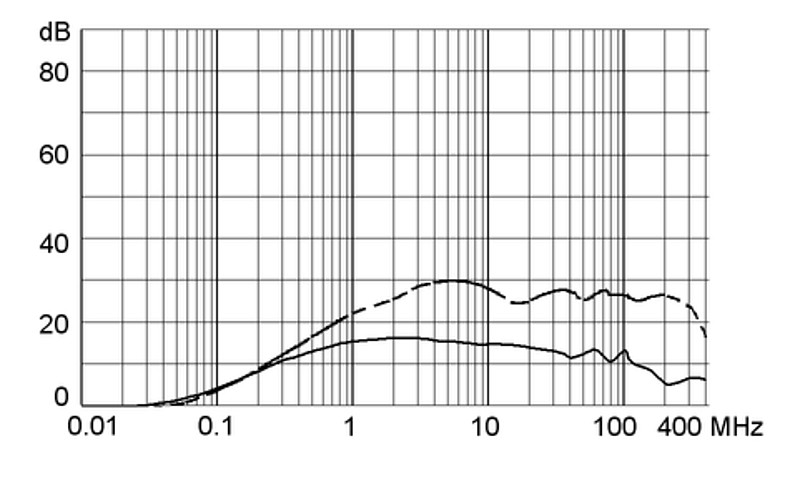

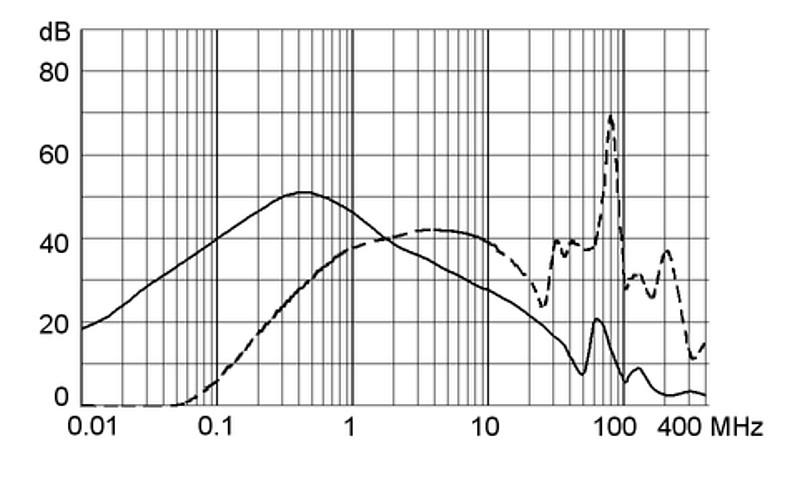

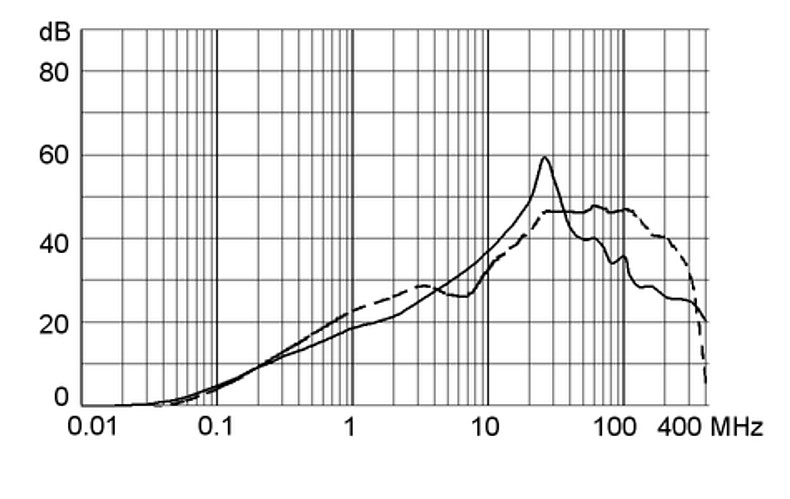

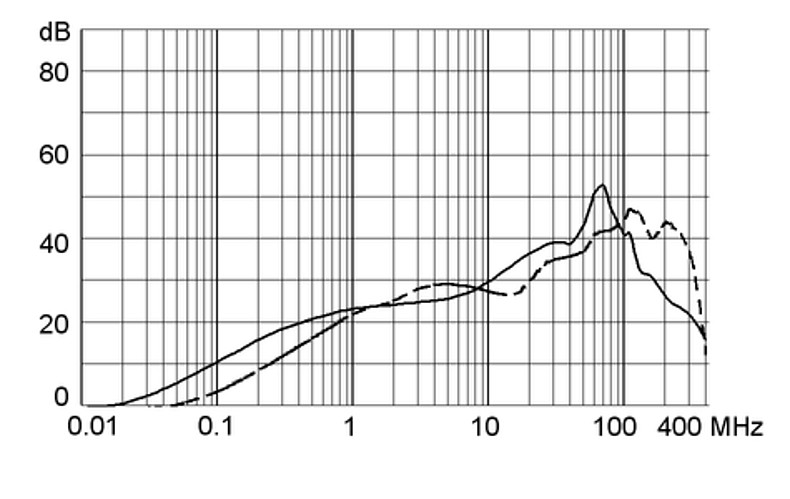

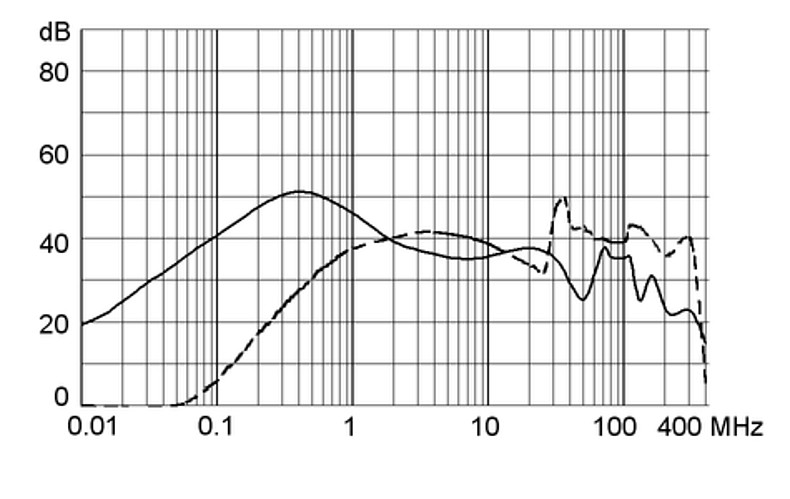

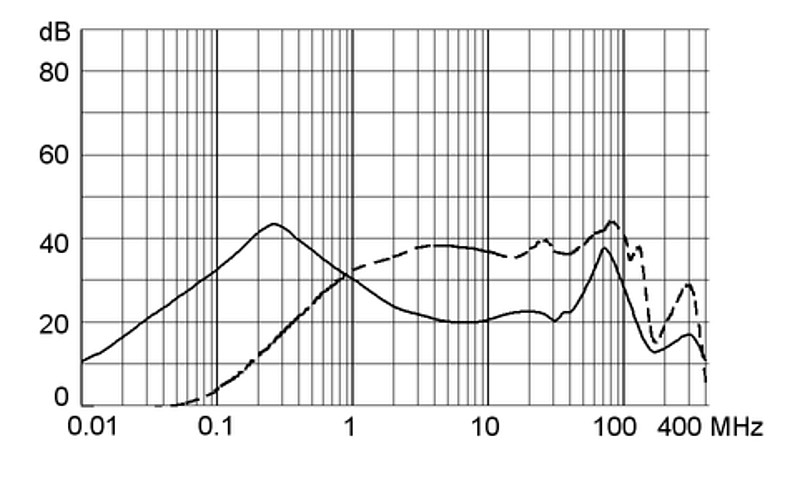

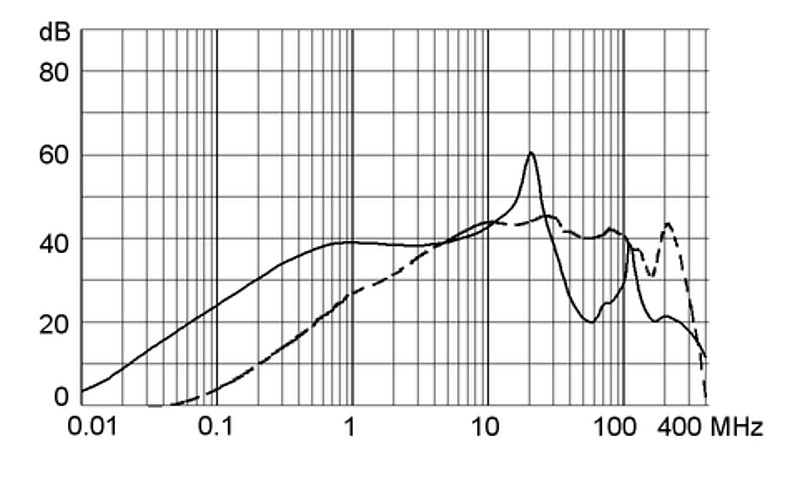

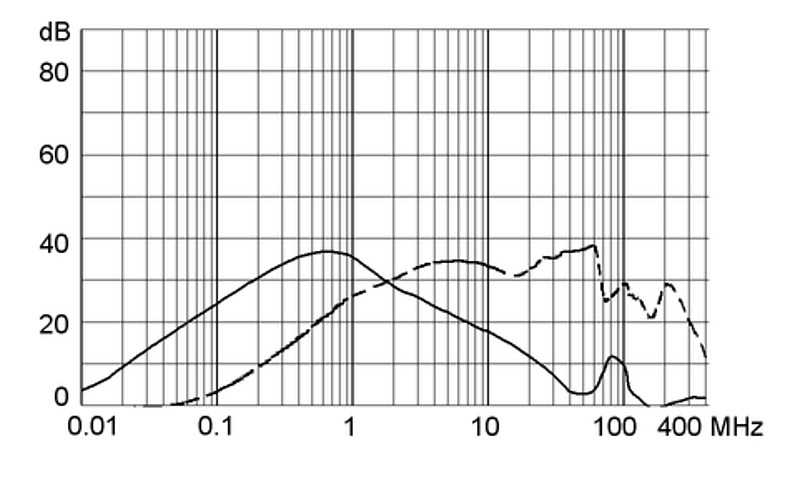

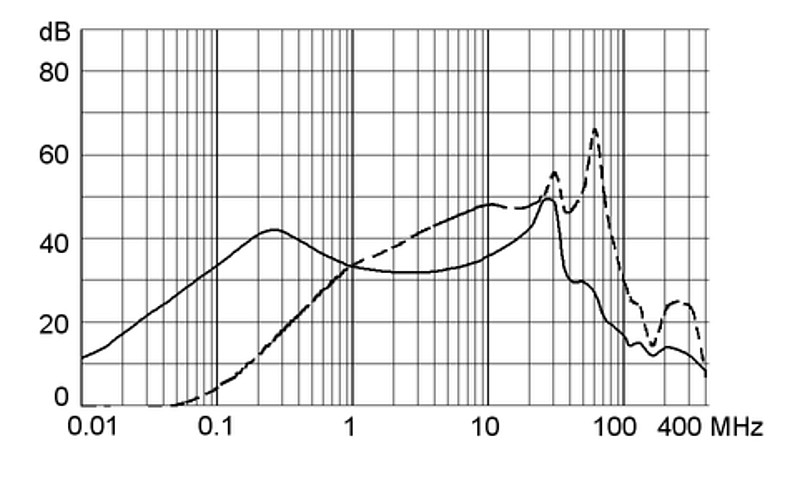

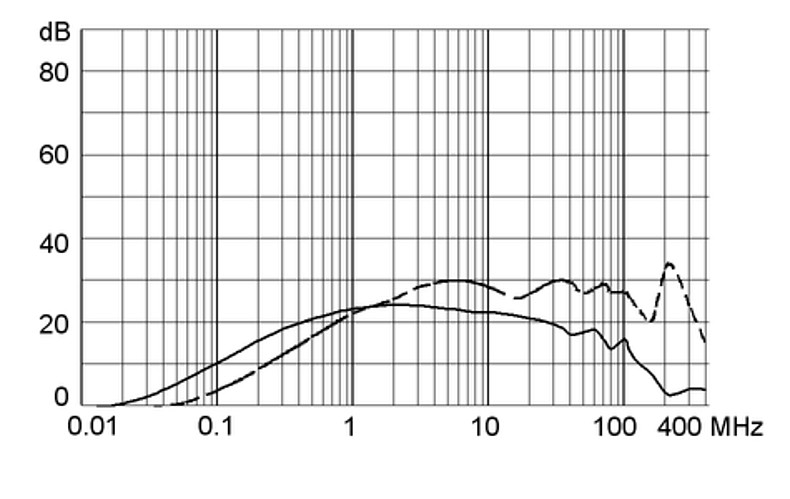

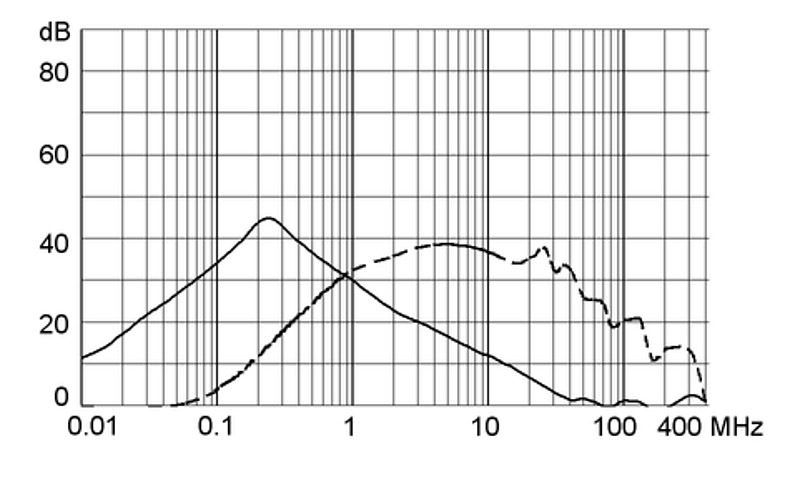

Einfügungsdämpfungen

1 A

2 A

4 A

6 A

10 A

15 A

1 A

2 A

4 A

6 A

10 A

15 A

1 A

2 A

4 A

6 A

10 A

15 A


Kurze Variantentabelle 5123 Öffne vollständige Tabelle 5123

Nennstrom [A] Filter-Typ Montageart Bestell-Nummer
Kostenloses Muster

Kostenloses Muster


Gerne stellen wir Muster für Anwendungsprüfung unkompliziert zur Verfügung.
Senden Sie uns dazu Ihre Lieferadresse mit der spezifischen Anfrage zu.

Bestandsabfrage Distributor

Bestandsabfrage Distributor


Der nachfolgende Link verweist auf die Abfrage zum aktuellen Lagebestand bei den verschiedenen Distributoren für die referenzierte Bestellnummer. Damit können Sie die verfügbare Menge prüfen und gegebenfalls gleich eine Bestellung tätigen.
Die Lagerverfügbarkeit bei den Distributoren können Sie auch separat aufrufen und das gewünschte Produkt manuell eingeben.
Lagerbestand Distributor

...


6 Standardversion Schraub/PCB 5123.4074.0 ...
1 Standardversion Schraub 5123.0000.0 ...
2 Standardversion Schraub 5123.0001.0 ...
4 Standardversion Schraub 5123.0003.0 ...
4 Standardversion Schraub 5123.0233.0 ...
6 Standardversion Schraub 5123.0004.0 ...
10 Standardversion Schraub 5123.0006.0 ...
15 Standardversion Schraub 5123.0007.0 ...
1 Standardversion Schraub 5123.1000.0 ...
2 Standardversion Schraub 5123.1001.0 ...
4 Standardversion Schraub 5123.1003.0 ...
6 Standardversion Schraub 5123.1004.0 ...
10 Standardversion Schraub 5123.1006.0 ...
10 Standardversion Schraub 5123.1046.0 ...
15 Standardversion Schraub 5123.1007.0 ...
1 Standardversion Schnapp 5123.2000.0 ...
2 Standardversion Schnapp 5123.2001.0 ...
4 Standardversion Schnapp 5123.2003.0 ...
6 Standardversion Schnapp 5123.2004.0 ...
10 Standardversion Schnapp 5123.2006.0 ...
15 Standardversion Schnapp 5123.2007.0 ...
1 Medizinalversion (M5) Schraub 5123.0300.0 ...
2 Medizinalversion (M5) Schraub 5123.0301.0 ...
4 Medizinalversion (M5) Schraub 5123.0303.0 ...
6 Medizinalversion (M5) Schraub 5123.0304.0 ...
10 Medizinalversion (M5) Schraub 5123.0306.0 ...
15 Medizinalversion (M5) Schraub 5123.0307.0 ...
1 Medizinalversion (M5) Schraub 5123.1300.0 ...
2 Medizinalversion (M5) Schraub 5123.1301.0 ...
4 Medizinalversion (M5) Schraub 5123.1303.0 ...
6 Medizinalversion (M5) Schraub 5123.1304.0 ...
10 Medizinalversion (M5) Schraub 5123.1306.0 ...
15 Medizinalversion (M5) Schraub 5123.1307.0 ...
1 Medizinalversion (M5) Schnapp 5123.2300.0 ...
2 Medizinalversion (M5) Schnapp 5123.2301.0 ...
4 Medizinalversion (M5) Schnapp 5123.2303.0 ...
6 Medizinalversion (M5) Schnapp 5123.2304.0 ...
10 Medizinalversion (M5) Schnapp 5123.2306.0 ...
15 Medizinalversion (M5) Schnapp 5123.2307.0 ...
2 Medizinalversion (M5) Schraub 3-128-163 ...
4 Medizinalversion (M80) Schraub 3-119-595 ...
6 Medizinalversion (M80) Schraub 5123.0504.0 ...
4 Medizinalversion (M80) Schraub 3-119-787 ...

- 15 A Versionen nur mit UL/CSA Approbation erhältlich

- Ausführung für Schraubmontage von Rückseite verfügt über Gewinde für M3 Schrauben

Verpackungseinheit 10 ST
