Unbeleuchtet
schwarz

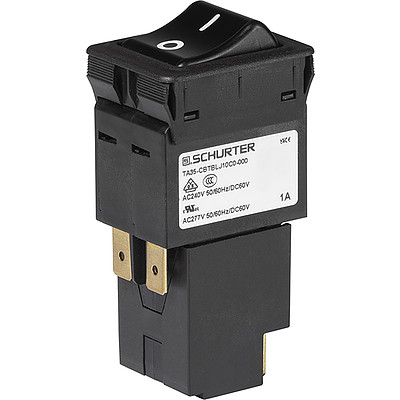

mit Magnetmodul

beleuchtet
Grün transparent
Weiss, beschriftet

Unbeleuchtet
weiss

beleuchtet
Rot transparent

Serie: TA35 Wippe 2Pol

Geräteschutzschalter thermisch und thermisch-magnetisch, Wippenbetätigung, 2-polig

25 Varianten

Zulassungen und Konformitäten

CAD

Beschreibung

Geräteschutzschalter thermisch und thermisch-magnetisch
2-polig
Schnappbefestigung
Positive Freiauslösung
Betätigungsart nach IEC: S-type
Verschiedene Wippenfarben
Grosser Nennstrombereich

Alleinstellungsmerkmale

Magnetischer Auslöser für Kurzschlussschutz
Feinabgestufte Nennströme
Hohe Konfigurierbarkeit (Wippenfarbe, Beschriftung, Beleuchtung)
IP65 mit optionaler Haube

Anwendungen

Elektrowerkzeuge
Medizin- und Laborgeräte
Industrieanwendungen
Ausrüstung für das Bauwesen
Reinigungsgeräte
Kommerzielle und Haushaltsküchenmaschinen
Industrielle Stromversorgungen
Industrielle Beleuchtungsanlagen

Weitere Ausführungen auf Anfrage

Weisse Gehäusefront

Detailanfrage zu Typ

Details TA35 Wippe 2Pol

Technische Daten

Zulassungen und Konformitäten

CAD-Zeichnungen

Dimension

Elektrische Kennwerte

Nennspannung AC

IEC: 240 VAC

UL/CSA : 277 VAC

Nennspannung DC

60 VDC

Nennstrombereich AC

0.05 - 20 A / Magnetisch bis 16 A

Bedingtes Ausschaltvermögen Inc

IEC 60934: 0.05...20 A: 2 kA, SC (C1) @ 240 VAC

Schutzgrad

Frontseite IP40 gemäss IEC 60529

Spannungsfestigkeit

50 Hz: > 2.5 kV
Impuls 1.2/50 μs: > 4 kV

Isolationswiderstand

500 VDC > 100 MΩ

Lebensdauer

mechanisch: 50'000 Schaltspiele

AC: 1 x In, cos φ 0.6:
50'000 Schaltspiele

DC: 1 x In, L/R = 2 - 3 ms:
50'000 Schaltspiele

Überlast

IEC: min. 40 Auslösungen
@ 6 x In, cos φ 0.6

UL / CSA: min. 50 Auslösungen
@ 1.5 x In, cos φ 0.75

Umgebungstemperatur

-30 °C bis 60 °C

Lagertemperatur

-40 °C bis 60 °C

Vibrationsfestigkeit

± 0.75 mm @ 10 - 60 Hz
gemäss IEC 60068-2-6, Test Tc
10 G @ 60 - 500 Hz
gemäss IEC 60068-2-6, Test Tc

Stossfestigkeit

30 G / 18 ms
gemäss IEC 60068-2-27, Test Ea

Auslöseart

Thermisch

Mögliche Auslösearten

Thermisch-magnetisch

Betätigungsart

Wippe

Gewicht

32 g - magnetic 56 g

Detaillierte Informationen zu Zulassungen, Normanforderungen, Verwendungshinweisen und Prüfdetails finden Sie in Details über Zulassungen
SCHURTER Produkte sind grundsätzlich für den Einsatz im industriellen Umfeld ausgelegt. Sie verfügen über Zulassungen unabhängiger Prüfstellen gemäss nationaler und internationaler Normen.
Produkte mit spezifischen Eigenschaften und Anforderungen wie sie etwa im Bereich Automotive nach IATF 16949, der Medizintechnik gemäss ISO 13485 oder in der Luft- und Raumfahrt gefordert werden, können ausschliesslich mit kundenspezifischen, individuellen Vereinbarungen durch SCHURTER angeboten werden.

Zulassungen

Durch das Zulassungszeichen bescheinigen die Prüftstellen die Einhaltung der sicherheitstechnischen Anforderungen, die an elektronische Produkte gestellt werden.

Zulassung Referenztyp: TA35

Zertifikat	Zulassungsstelle	Beschreibung
VDE Zulassungen	VDE	VDE Ausweisnummer: 40019754
UL Zulassungen	UL	UR Ausweisnummer: E71572
CCC Zulassungen	CCC	CCC Ausweisnummer: 2024010307676639

Produktnormen

Produktnormen, welche referenziert werden

Design	Norm	Beschreibung
Ausgelegt gemäss	IEC 60934	Geräteschutzschalter
Ausgelegt gemäss	UL 1077	Standard für Zusatzschutzeinrichtungen zur Verwendung in elektrischen Betriebsmitteln
Ausgelegt gemäss	CSA C22.2 No. 235	Ergänzende Schutzvorrichtungen
Ausgelegt gemäss	GB 17701	Geräteschutzschalter

Anwendungsnormen

Anwendungsnormen, in welchen die Produkte entsprechend verwendet werden können

Organisation	Design	Norm	Beschreibung
	Geeignet für Anwendungen gemäss	IEC/UL 62368-1	Einrichtungen für Audio/Video-, Informations- und Kommunikationstechnik - Teil 1: Sicherheitsanforderungen

Konformitäten

Das Produkt ist konform mit folgenden Richtlinien

Details	Aussteller	Beschreibung
CE-Konformitätserklärung	SCHURTER AG	Die CE-Kennzeichnung erklärt, dass das Produkt gemäss der EU-Vordnung 765/2008 den geltenden Anforderungen genügt, die in den Harmonisierungsrechtsvorschriften der Gemeinschaft über ihre Anbringung festgelegt sind.
UKCA-Konformitätserklärung	SCHURTER AG	Die UKCA-Kennzeichnung erklärt, dass das Produkt gemäss dem Britischen Amendment zur Verordnung (EC) 765/2008 den geltenden Anforderungen genügt.
RoHS	SCHURTER AG	Richtlinie RoHS 2011/65/EU, Ergänzung (EU) 2015/863
China RoHS	SCHURTER AG	Das Gesetz SJ/T 11363-2006 (China RoHS) ist seit dem 1. März 2007 in Kraft. Ähnlich wie bei der EU-Richtlinie RoHS.
REACH	SCHURTER AG	Am 1. Juni 2007 trat die Verordnung (EG) Nr. 1907/2006 zur Registrierung, Bewertung, Zulassung und Beschränkung chemischer Stoffe 1 (kurz: "REACH") in Kraft.

Dimension [mm]



	TA35 ohne Schutzhaube



	TA35 mit werkseitig montierter transparenter Schutzhaube CZM21, IP65



	TA35 mit werkseitig montierter transparenter Schutzhaube und Schutzkragen CZM23, IP65



	TA35 mit werkseitig montierter transparenter TA35 mit werkseitig montiertem Schutzkragen CZM24, IP40



	TA35 mit werkseitig montierter transparenter antibakterieller Schutzhaube CZM25, IP65



	TA35 1- und 2-poliger Geräteschutz

Schaltbilder

	1-polig thermisch geschützt, beleuchtet

	1) Netz, 2) Last Codepos AAA = C12, C14, C17, C18, C19

	1-polig thermisch geschützt, unbeleuchtet

	1) Netz, 2) Last

	2-polig thermisch geschützt, beleuchtet

	1) Netz, 2) Last Codepos AAA = C32, C34, C37, C38, C39

	2-polig thermisch geschützt, unbeleuchtet

	1) Netz, 2) Last

	1-polig thermisch und magnetisch geschützt, beleuchtet

	1-polig thermisch und magnetisch geschützt, unbeleuchtet

	2-polig thermisch und magnetisch geschützt, beleuchtet

	2-polig thermisch und magnetisch geschützt, unbeleuchtet

Die aufgeführten Schlüssel / Codepos stehen in der Schlüsseltabelle der Grundfunktion zur Auswahl.

Approbation		Nennstrom	Nennspannung AC	Nennspannung DC
	UL 1077	0.05...20 A	277 V	32/60 V
	CSA C22.2 235	0.05...20 A	277 V	32/60 V
	IEC 60934	0.05...20 A	240 V	32/60 V
	GB 17701	0.05...20 A	240 V	60 V

Typischer Innenwiderstand pro Pol

Nennstrom [A]	Innenwiderstand [Ω]
0.05	200.000
0.1	70.000
0.5	2.750
1.0	0.720
1.5	0.340
2.0	0.187
2.5	0.115
2.8	0.089
3.0	0.059
4.0	0.059
5.0	0.044
6.0	0.028
7.0	0.0142
8.0	0.0142
10.0	0.0109
12.0	0.0086
13.0 *	0.0072
14.0 *	0.0072
15.0 *	0.0056
16.0 *	0.0056
18.0 *	0.0052
20.0 *	0.0052
* 3-Pol max. 12 A

Zeit-Strom-Kennlinien

	Auslösekennlinien thermisch In < 3 A
Zeit in Sekunden
	Vielfaches des Nennstromes In Umgebungstemperatur +23°

	Auslösekennlinien thermisch In ≥ 3 ... ≤ 15 A
Zeit in Sekunden
	Vielfaches des Nennstromes In Umgebungstemperatur +23°

	Auslösekennlinien thermisch magnetisch flink
Zeit in Sekunden
	Vielfaches des Nennstromes In Umgebungstemperatur +23°

	Auslösekennlinien thermisch magnetisch träge
Zeit in Sekunden
	Vielfaches des Nennstromes In Umgebungstemperatur +23°

Einfluss der Umgebungstemperatur

Umgebungstemperatur [°C]	Korrekturfaktor
-30	0.76
-20	0.81
0	0.90
+23	1.00
+40	1.03
+50	1.04
+60	1.06

Nummernschlüssel TA35 Wippe 2Pol

Nummernschlüssel: TA35_Wippe_Config_Code

Kurze Variantentabelle TA35 Wippe 2Pol Öffne vollständige Tabelle TA35 Wippe 2Pol

Grundfunktion	Wippenfarbe	Legende	Bestellnummer	...


2 Pol, 2 Bimetall, ohne Beleuchtung	Weiss	Relief	4435.0022	...
2 Pol, 2 Bimetall, ohne Beleuchtung	Weiss	schwarz bedruckt	4435.0374	...
2 Pol, 2 Bimetall, ohne Beleuchtung	Schwarz	weiss bedruckt	4435.0276	...
2 Pol, 2 Bimetall, ohne Beleuchtung	Weiss	Relief	4435.0039	...
2 Pol, 1 Bimetall, ohne Beleuchtung	Weiss	Relief	4435.0042	...
2 Pol, 2 Bimetall, beleuchtet 240 V	Grün transparent	weiss bedruckt	4435.0265	...
2 Pol, 1 Bimetall, ohne Beleuchtung	Weiss	Relief	4435.0046	...
2 Pol, 1 Bimetall, ohne Beleuchtung	Schwarz	weiss bedruckt	4435.0067	...
2 Pol, 2 Bimetall, beleuchtet 240 V	Blau transparent	weiss bedruckt	4435.0483	...
2 Pol, 1 Bimetall, ohne Beleuchtung	Schwarz	weiss bedruckt	4435.0012	...
2 Pol, 1 Bimetall, ohne Beleuchtung	Weiss	Relief	4435.0047	...
2 Pol, 2 Bimetall, ohne Beleuchtung	Weiss	schwarz bedruckt	4435.0091	...
2 Pol, 1 Bimetall, beleuchtet 240 V	Grün transparent	Relief	4435.0187	...
2 Pol, 2 Bimetall, ohne Beleuchtung	Weiss	Relief	4435.0195	...
2 Pol, 2 Bimetall, ohne Beleuchtung, magnetisch T2	Weiss	schwarz bedruckt	3-150-705	...
2 Pol, 2 Bimetall, ohne Beleuchtung, magnetisch F2	Weiss	schwarz bedruckt	3-150-706	...
2 Pol, 2 Bimetall, ohne Beleuchtung	Weiss	Relief	4435.0304	...
2 Pol, 2 Bimetall, ohne Beleuchtung	Schwarz	Relief	4435.0347	...
2 Pol, 2 Bimetall, ohne Beleuchtung	Weiss	schwarz bedruckt	4435.0423	...
2 Pol, 2 Bimetall, ohne Beleuchtung, magnetisch F2	Weiss	Relief	3-147-647	...
2 Pol, 2 Bimetall, beleuchtet, magnetisch F2	Grün transparent	Relief	3-150-707	...
2 Pol, 2 Bimetall, beleuchtet, magnetisch T2	Grün transparent	Relief	3-150-708	...
2 Pol, 1 Bimetall, ohne Beleuchtung	Weiss	Relief	4435.0002	...
2 Pol, 2 Bimetall, ohne Beleuchtung	Weiss	Relief	4435.0013	...
2 Pol, 2 Bimetall, ohne Beleuchtung	Schwarz	weiss bedruckt	4435.0321	...

Verpackungseinheit

10 ST

Variantentabelle TA35 Wippe 2Pol

Grundfunktion	Wippenfarbe	Legende	Nennstrom Nennstrom Im Normalfall wird der maximal zulässige Nennstrom gemäss der Zulassungsprüfung der jeweiligen Prüfstelle angegeben. Entsprechend gelten in erster Linie die internationalen Prüfanforderung gemäss der IEC Norm. Alternativ dazu werden die Nennstromangaben auch nach den Prüfanforderung der amerikanischen Prüfstelle Underwriters Laboratories, kurz UL angegeben. Zwischenzeitlich hat sich aber gezeigt, dass der Nennstrombereich eines Produktes von Interesse ist, daher wird neu auch der Minimalwert angegeben. Dieser entspricht, wenn vorhanden, dem kleinsten zugelassenen Nennwert des Produkts. Ansonsten gilt ein Leerwert auch dem Wert 0 bzw. er ist nicht Entscheidend für die Auswahl. Im Verlaufe der Zeit wurde es auch notwendig, zwischen den Nennströmen für Wechselstrom (AC) und Gleichstrom (DC) zu unterscheiden, da verschiedene Produkte in beiden Anwendungsbereichen eingesetzt werden können. Maximaler Nennstrom gemäss den verschiedenen nationalen Zulassungen.	Zubehör	Konfig. Code	Bestellnummer	VE Verpackungseinheit Die Verpackungseinheit entspricht der Anzahl Artikel in einer Standard-Verpackung. Bitte kontaktieren Sie SCHURTER bei allfälligen Unklarheiten: Kontaktformular
			[A]

2 Pol, 2 Bimetall, ohne Beleuchtung	Weiss	Relief	3.0 A	Keine Abdeckung	TA35-CBDWF030C0-000	4435.0022	10
2 Pol, 2 Bimetall, ohne Beleuchtung	Weiss	schwarz bedruckt	3.0 A	Keine Abdeckung	TA35-CBDWM030C0-000	4435.0374	10
2 Pol, 2 Bimetall, ohne Beleuchtung	Schwarz	weiss bedruckt	4.0 A	Keine Abdeckung	TA35-CBDBH040C0-000	4435.0276	10
2 Pol, 2 Bimetall, ohne Beleuchtung	Weiss	Relief	5.0 A	Keine Abdeckung	TA35-CBDWF050C0-000	4435.0039	10
2 Pol, 1 Bimetall, ohne Beleuchtung	Weiss	Relief	6.0 A	Keine Abdeckung	TA35-CBTWF060C0-000	4435.0042	10
2 Pol, 2 Bimetall, beleuchtet 240 V	Grün transparent	weiss bedruckt	6.0 A	Keine Abdeckung	TA35-C324H060C0-000	4435.0265	10
2 Pol, 1 Bimetall, ohne Beleuchtung	Weiss	Relief	8.0 A	Keine Abdeckung	TA35-CBTWF080C0-000	4435.0046	10
2 Pol, 1 Bimetall, ohne Beleuchtung	Schwarz	weiss bedruckt	8.0 A	Keine Abdeckung	TA35-CBTBL080C0-000	4435.0067	10
2 Pol, 2 Bimetall, beleuchtet 240 V	Blau transparent	weiss bedruckt	8.0 A	Transparente Schutzhaube, IP65	TA35-C327L080C0-000-CZM21	4435.0483	10
2 Pol, 1 Bimetall, ohne Beleuchtung	Schwarz	weiss bedruckt	10.0 A	Keine Abdeckung	TA35-CBTBL100C0-000	4435.0012	10
2 Pol, 1 Bimetall, ohne Beleuchtung	Weiss	Relief	10.0 A	Keine Abdeckung	TA35-CBTWF100C0-000	4435.0047	10
2 Pol, 2 Bimetall, ohne Beleuchtung	Weiss	schwarz bedruckt	10.0 A	Keine Abdeckung	TA35-CBDWM100C0-000	4435.0091	10
2 Pol, 1 Bimetall, beleuchtet 240 V	Grün transparent	Relief	10.0 A	Keine Abdeckung	TA35-C124F100C0-000	4435.0187	10
2 Pol, 2 Bimetall, ohne Beleuchtung	Weiss	Relief	10.0 A	Keine Abdeckung	TA35-CBDWF100C0-000	4435.0195	10
2 Pol, 2 Bimetall, ohne Beleuchtung, magnetisch T2	Weiss	schwarz bedruckt	10.0 A	Keine Abdeckung	TA35-CBDWM100T2-000	3-150-705	10
2 Pol, 2 Bimetall, ohne Beleuchtung, magnetisch F2	Weiss	schwarz bedruckt	10.0 A	Keine Abdeckung	TA35-CBDWM100F2-000	3-150-706	10
2 Pol, 2 Bimetall, ohne Beleuchtung	Weiss	Relief	12.0 A	Keine Abdeckung	TA35-CBDWF120C0-000	4435.0304	10
2 Pol, 2 Bimetall, ohne Beleuchtung	Schwarz	Relief	15.0 A	Keine Abdeckung	TA35-CBDBF150C0-000	4435.0347	10
2 Pol, 2 Bimetall, ohne Beleuchtung	Weiss	schwarz bedruckt	15.0 A	Transparente Schutzhaube mit Schutzkragen, IP65	TA35-CBDWM150C0-000-CZM23	4435.0423	10
2 Pol, 2 Bimetall, ohne Beleuchtung, magnetisch F2	Weiss	Relief	16.0 A	Keine Abdeckung	TA35-CBDWF160F2-000	3-147-647	10
2 Pol, 2 Bimetall, beleuchtet, magnetisch F2	Grün transparent	Relief	16.0 A	Keine Abdeckung	TA35-C324F160F2-000	3-150-707	10
2 Pol, 2 Bimetall, beleuchtet, magnetisch T2	Grün transparent	Relief	16.0 A	Keine Abdeckung	TA35-C324F160T2-000	3-150-708	10
2 Pol, 1 Bimetall, ohne Beleuchtung	Weiss	Relief	20.0 A	Keine Abdeckung	TA35-CBTWF200C0-000	4435.0002	10
2 Pol, 2 Bimetall, ohne Beleuchtung	Weiss	Relief	20.0 A	Keine Abdeckung	TA35-CBDWF200C0-000	4435.0013	10
2 Pol, 2 Bimetall, ohne Beleuchtung	Schwarz	weiss bedruckt	20.0 A	Keine Abdeckung	TA35-CBDBL200C0-000	4435.0321	10
