Technical Data
Free Sample
Please ask for free sample in order to check if the products meets your requirement for your application.
Send your delivery adress and your specific requirements.

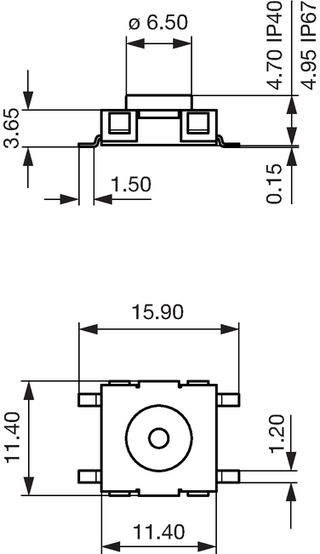

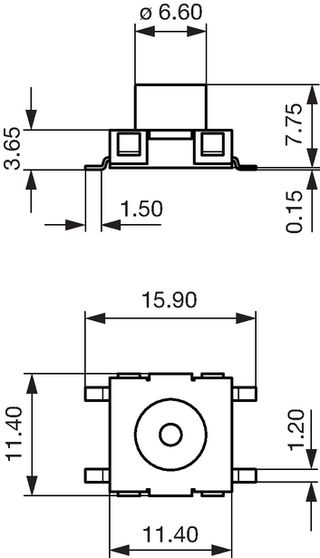

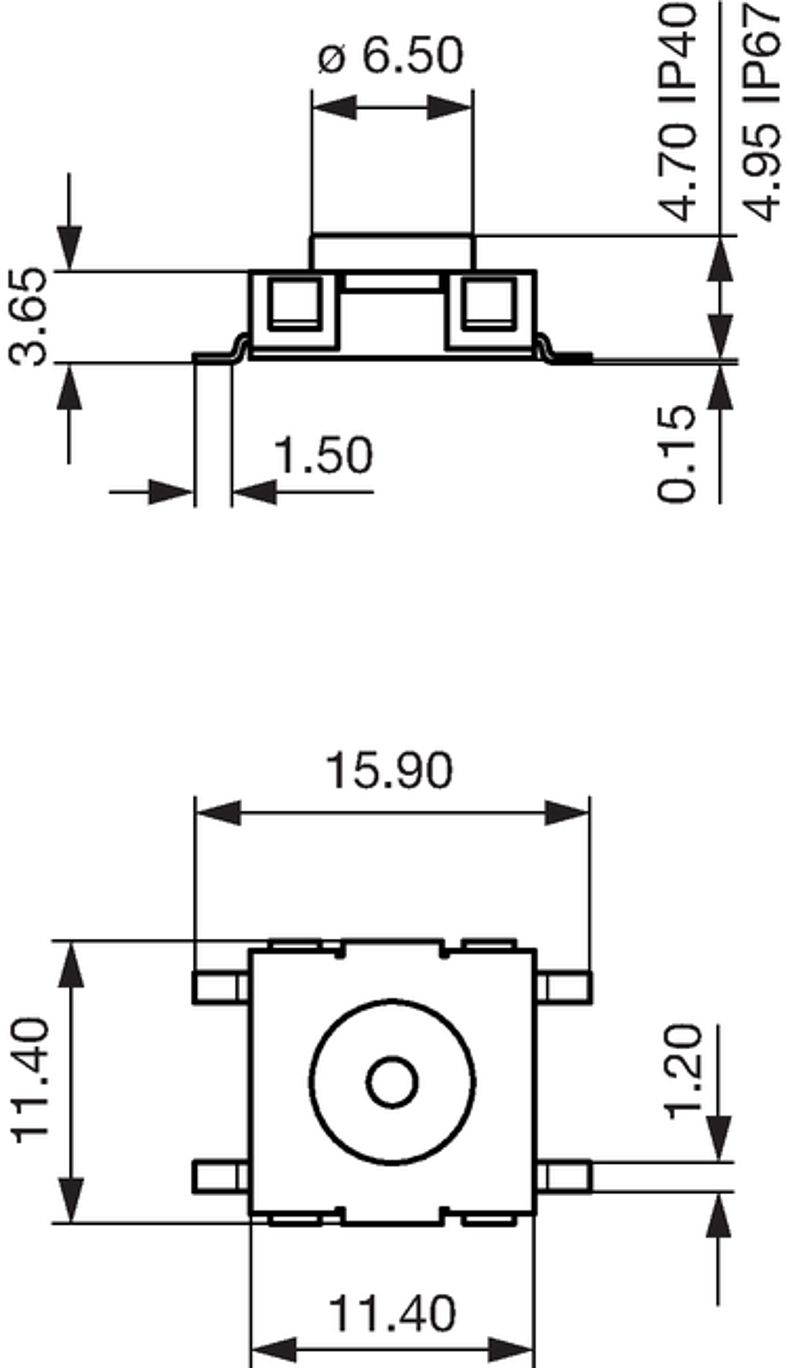

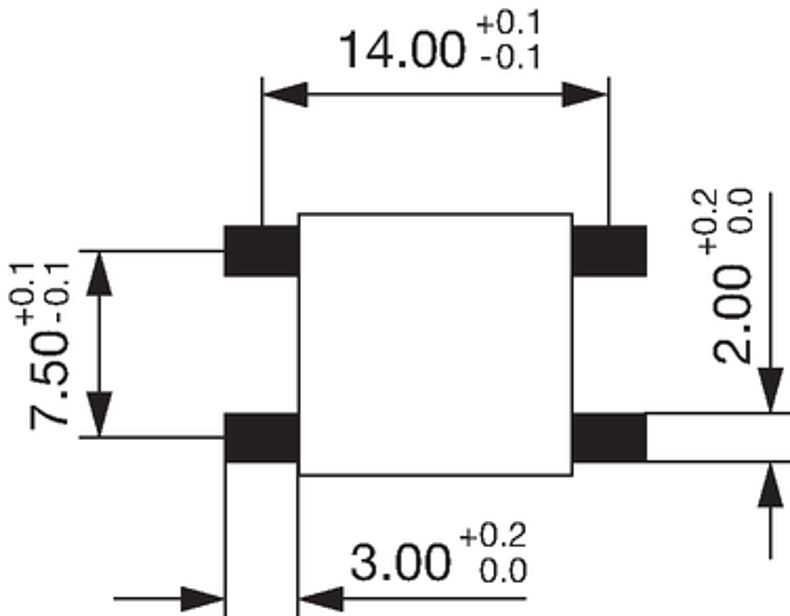

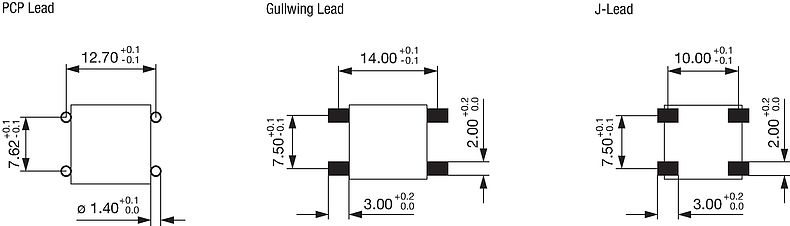

SMS with Gullwing lead, IP40

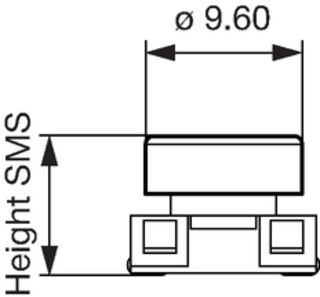

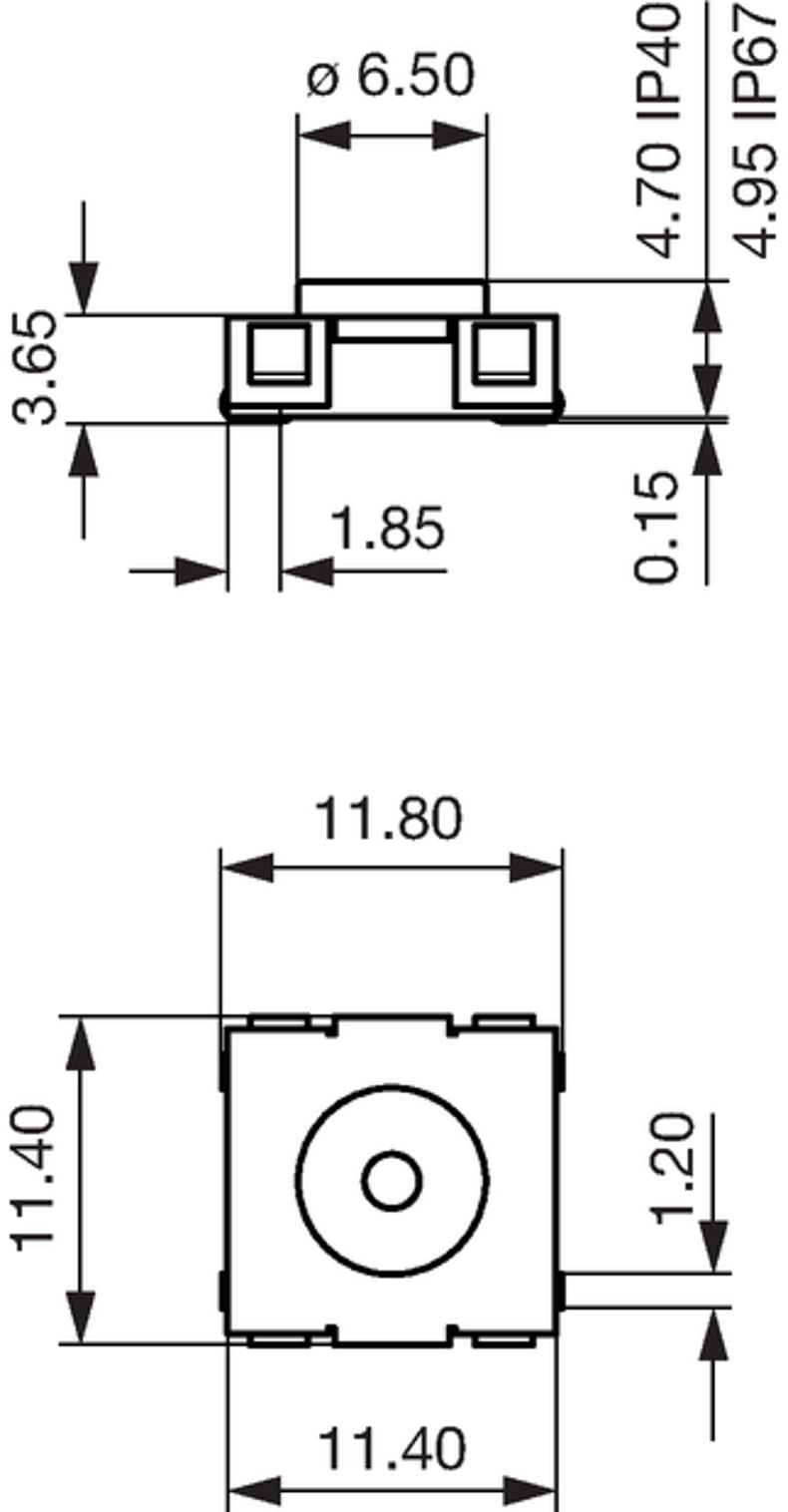

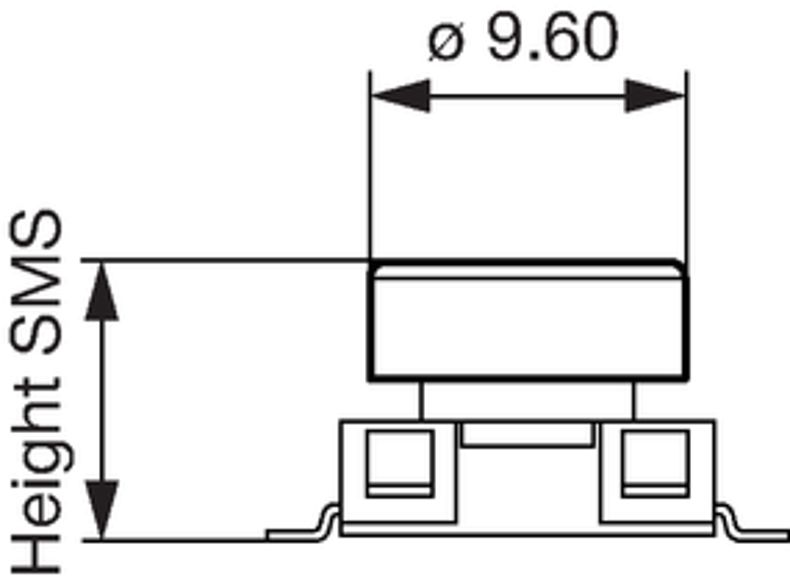

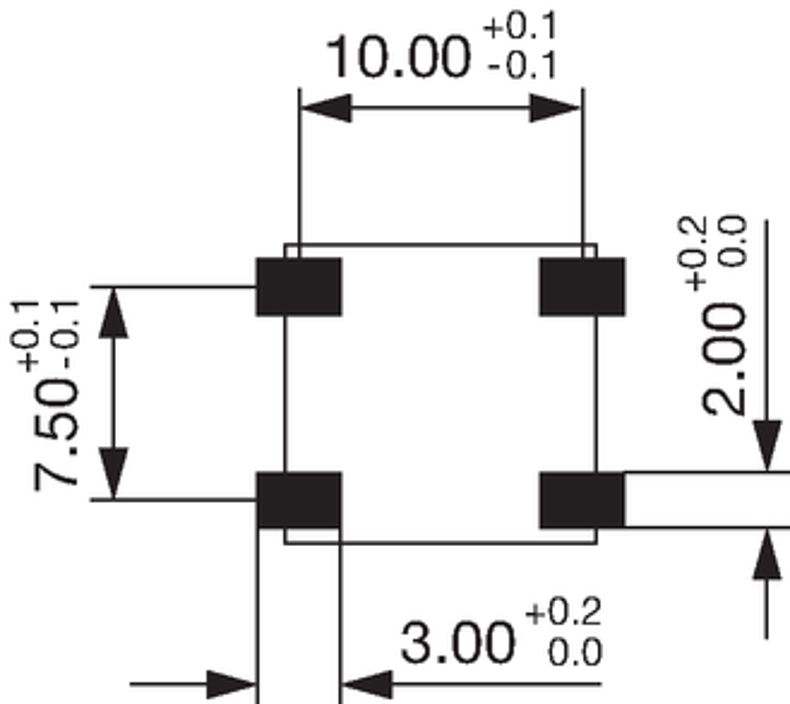

SMS with adapter and elongated button, J-lead
Description

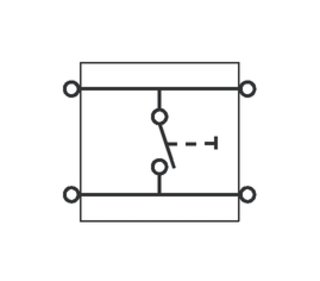

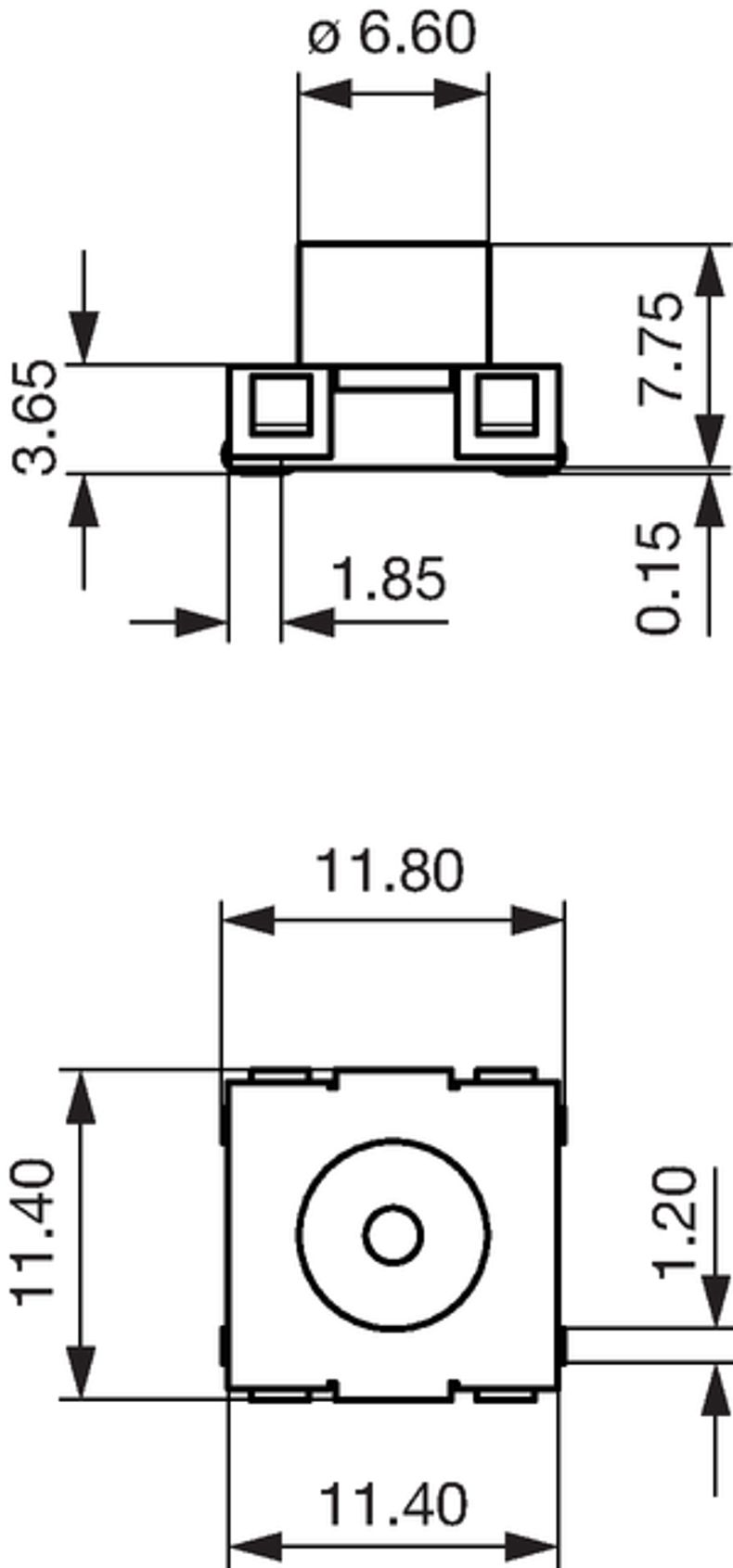

- Switches are possible with different heights
- High-quality gold and silver contacts
- Solder terminals
Unique Selling Proposition
- Reliable tactile feedback on input
- Simple assembly
- Long life time
Electrical Data
Switching Voltage
30 VAC/ 42 VDC
Switching current
50 mA
Rated Switching Capacity
0.12 W
Lifetime
> 1 million actuations at Rated Switching Capacity
Contact Resistance
< 50 mΩ
< 150 mΩ after lifetime
Insulation Resistance
> 100 MΩ
Duration of Bounce
typ. 0.15 ms
Mechanical Data
Actuating Force
IP40 : 1.8 ± 0.4 N
IP67 : 2.2 ± 0.4 N
Actuating Travel
0.35 ± 0.1 mm
End Stop Strength
> 100 N
Lifetime
> 1 million actuations
Climatical Data
Operating Temperature
-40 °C to 85 °C
Storage Temperature
-40 °C to 85 °C
IP-Protection
IP40 / IP67
Soldering Data
Soldering Methods
Reflow
Solderability
245 °C / 5 sec (IEC 60068-2-58 Test Td)
Resistance to Soldering Heat
260 °C / 10 sec (IEC 60068-2-58 Test Td)
Material
Sealing membrane IP67
VMQ
Contact Material Gold
CuZn37 1.5 μm Ni 0.5 μm Au
Terminals
CuZn37 SnNi
Socket
Thermoplastic (PA 4.6)
Actuator
PA4
Cover of Actuator
X 12 CrNi 17 7
Elongated Button
Thermoplastic (PC)
Detailed information on product approvals, code requirements, usage instructions and detailed test conditions can be looked up in
Details about Approvals
SCHURTER products are designed for use in industrial environments. They have approvals from independent testing bodies according to national and international standards. Products with specific characteristics and requirements such as required in the automotive sector according to IATF 16949, medical technology according to ISO 13485 or in the aerospace industry can be offered exclusively with customer-specific, individual agreements by SCHURTER.
Application standards
Application standards where the product can be used
| Organization | Design | Standard | Description |
|---|---|---|---|
|
Suitable for applications acc. | IEC/UL 62368-1 | Audio/video, information and communication technology equipment - Part 1: Safety requirements |
Compliances
The product complies with following Guide Lines
| Identification | Details | Initiator | Description |
|---|---|---|---|
|
SCHURTER AG | Directive RoHS 2011/65/EU, Amendment (EU) 2015/863 | |
|
SCHURTER AG | The law SJ / T 11363-2006 (China RoHS) has been in force since 1 March 2007. It is similar to the EU directive RoHS. | |
|
SCHURTER AG | On 1 June 2007, Regulation (EC) No 1907/2006 on the Registration, Evaluation, Authorization and Restriction of Chemicals 1 (abbreviated as "REACH") entered into force. |
LOADING...

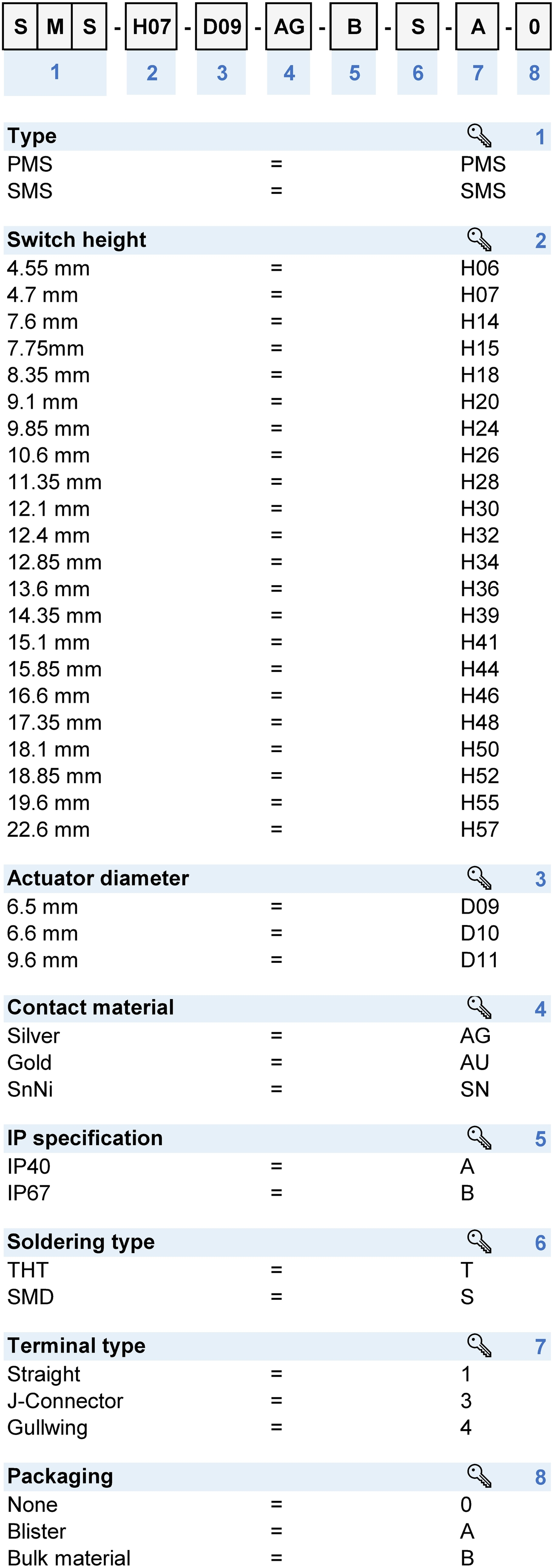

Short Table of Variants SMS Open complete table SMS
| IP Protection Class Front Side | Terminal | Type |
Order Number
|
Free Sample |
Distributor Stock Check Distributor Stock Check
|
... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| IP40 | Gullwing | Short actuator | 1241.1600.23 | - | ... | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| IP40 | J-Lead | Short actuator | 1241.1601.23 | - | ... | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| IP40 | Gullwing | Short actuator | 1241.1600.11 | - | ... | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| IP40 | Gullwing | Short actuator | 1241.1600.23 | - | ... | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| IP40 | Gullwing | Long actuator | 1241.1612.11 | - | ... | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| IP40 | Gullwing | Long actuator | 1241.1612.23 | - | ... | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| IP40 | J-Lead | Short actuator | 1241.1601.11 | - | ... | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| IP40 | J-Lead | Short actuator | 1241.1601.23 | - | ... | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| IP40 | J-Lead | Long actuator | 1241.1613.11 | - | ... | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| IP40 | J-Lead | Long actuator | 1241.1613.23 | - | ... | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| IP67 | Gullwing | Short actuator | 1241.1606.11 | - | ... | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| IP67 | Gullwing | Short actuator | 1241.1606.23 | - | ... | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| IP67 | Gullwing | Long actuator | 1241.1618.11 | - | ... | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| IP67 | Gullwing | Long actuator | 1241.1618.23 | - | ... | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| IP67 | J-Lead | Short actuator | 1241.1607.11 | - | ... | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| IP67 | J-Lead | Short actuator | 1241.1607.23 | - | ... | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| IP67 | J-Lead | Long actuator | 1241.1619.11 | - | ... | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| IP67 | J-Lead | Long actuator | 1241.1619.23 | - | ... | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| - | - | Elongated button | 0862.8101 | - | ... | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| - | - | Elongated button | 0862.8102 | - | ... | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| - | - | Elongated button | 0862.8103 | - | ... | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| - | - | Elongated button | 0862.8104 | - | ... | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| - | - | Elongated button | 0862.8105 | - | ... | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| - | - | Elongated button | 0862.8106 | - | ... | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| - | - | Elongated button | 0862.8107 | - | ... | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| - | - | Elongated button | 0862.8108 | - | ... | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| - | - | Second elongated button | 0862.8226 | - | ... | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|

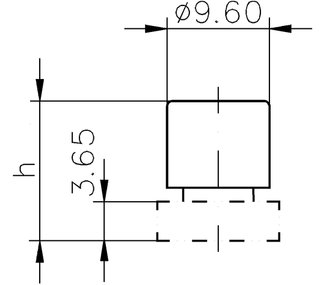

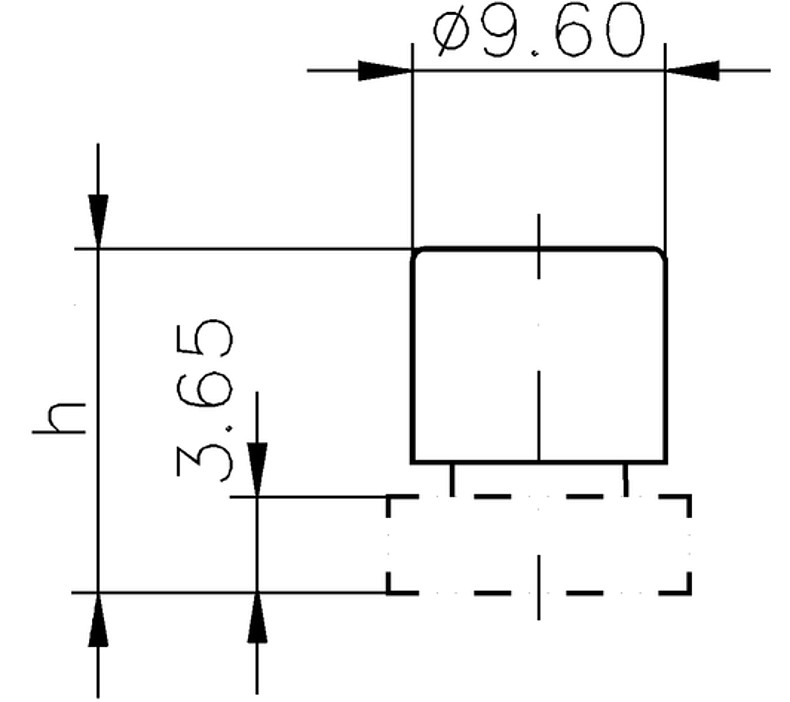

Additional elongated button for long actuators must be ordered separately From 14:50 mm an additional (second) elongated button for intermediate sizes (h + 6 mm) is required. This must be ordered separately |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Packaging unit |
.xxxx.11 = (100 pcs.) .xx1x.23 = (450 pcs.) .xx0x.23 = (700 pcs.) |
