Kostenloses Muster
Gerne stellen wir Muster für Anwendungsprüfung unkompliziert zur Verfügung.
Senden Sie uns dazu Ihre Lieferadresse mit der spezifischen Anfrage zu.
48 Varianten
Nennspannung
32 VAC, 63 VDC
Nennstrom
0.5 - 6.3 A
Ausschaltvermögen
63 A
Charakteristik
Flink F
Montage
Leiterplatte,SMT

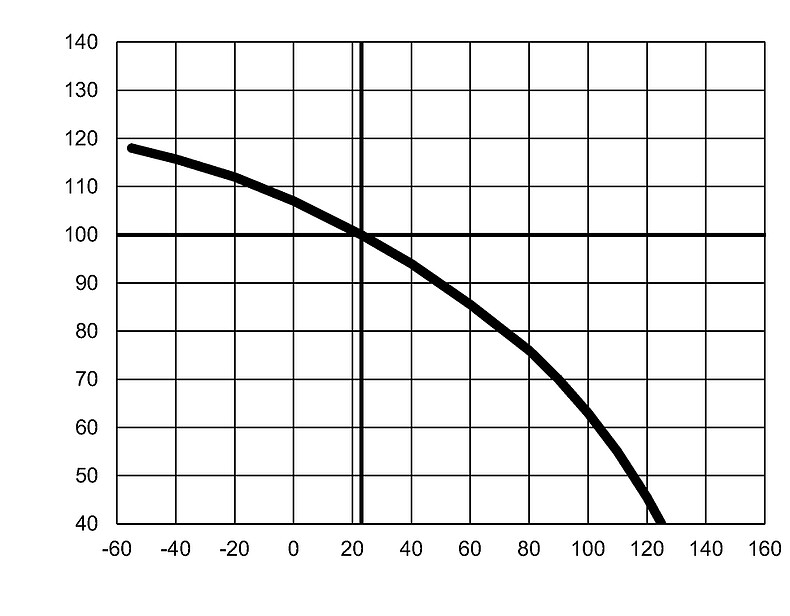

Zulässige Umgebungstemp.
-55 °C bis 90 °C
Klimakategorie
55/090/21 gemäss IEC 60068-1
Material: Gehäuse
Faserverstärkter Kunststoff
Material: Anschlüsse
Kupfer, Ni/Au-beschichtet
Einzelgewicht
0.006 g
Lagerbedingungen
0 °C bis 60 °C, max. 70% r.F.
Stempelung
Buchstabe (siehe Varianten)
Lötverfahren
Reflow, Welle (nur Variante 0.5 A)
Lötprofil
Lötbarkeit
J-STD-002
Lötwärmebeständigkeit
JEDEC J-STD-020
Lötbarkeit
250 °C / 3 sec gemäss IEC 60068-2-58, Test Td
Lötwärmebeständigkeit
260 +0/-5 °C / 30 sec gemäss IPC/JEDEC J-STD-020D, Level 1
Entflammbarkeit
UL 94V-1
Thermischer Schock
MIL-STD-202, Method 107
Betriebsdauer
MIL-STD-202, Method 108 Condition D
Last-/Feuchtigkeitstest
MIL-STD-202, Methode 103
Hochfrequente Vibration
MIL-STD-202, Method 204 Condition D
Mechanischer Schock
MIL-STD-202, Method 213 Condition F
Widerstandsfähigkeit gegen Lösungsmittel
MIL-STD-202, Method 215
Flammschutz
AEC-Q200-001
Board Flex
AEC-Q200-005
Festigkeit der Anschlüsse
AEC-Q200-006
Detaillierte Informationen zu Zulassungen, Normanforderungen, Verwendungshinweisen und Prüfdetails finden Sie in
Details über Zulassungen
SCHURTER Produkte sind grundsätzlich für den Einsatz im industriellen Umfeld ausgelegt. Sie verfügen über Zulassungen unabhängiger Prüfstellen gemäss nationaler und internationaler Normen.
Produkte mit spezifischen Eigenschaften und Anforderungen wie sie etwa im Bereich Automotive nach IATF 16949, der Medizintechnik gemäss ISO 13485 oder in der Luft- und Raumfahrt gefordert werden, können ausschliesslich mit kundenspezifischen, individuellen Vereinbarungen durch SCHURTER angeboten werden.
Durch das Zulassungszeichen bescheinigen die Prüftstellen die Einhaltung der sicherheitstechnischen Anforderungen, die an elektronische Produkte gestellt werden.
Zulassung Referenztyp: USI 1206
Zulassungslogo | Zertifikat | Zulassungsstelle | Beschreibung |
---|---|---|---|
VDE | VDE Ausweisnummer: 40046290 | ||
UL | UR Ausweisnummer: E41599 |
Produktnormen, welche referenziert werden
Organisation | Design | Norm | Beschreibung |
---|---|---|---|
Ausgelegt gemäss | IEC 60127-4/2 | Feinsicherungen. Teil 4. Universelle modulare Sicherungseinsätze für Durchgangsloch- und Aufputz-Montage | |
Ausgelegt gemäss | UL 248-14 | Niederspannungssicherungen - Teil 14: Zusatzsicherungen | |
Ausgelegt gemäss | CSA22.2 No. 248.14 | Niederspannungssicherungen - Teil 14: Zusätzliche Sicherungen |
Anwendungsnormen, in welchen die Produkte entsprechend verwendet werden können
Organisation | Design | Norm | Beschreibung |
---|---|---|---|
Geeignet für Anwendungen gemäss | IEC/UL 62368-1 | Einrichtungen für Audio/Video-, Informations- und Kommunikationstechnik - Teil 1: Sicherheitsanforderungen |
Das Produkt ist konform mit folgenden Richtlinien
Identifikation | Details | Aussteller | Beschreibung |
---|---|---|---|
SCHURTER AG | Die CE-Kennzeichnung erklärt, dass das Produkt gemäss der EU-Vordnung 765/2008 den geltenden Anforderungen genügt, die in den Harmonisierungsrechtsvorschriften der Gemeinschaft über ihre Anbringung festgelegt sind. | ||
SCHURTER AG | Die UKCA-Kennzeichnung erklärt, dass das Produkt gemäss dem Britischen Amendment zur Verordnung (EC) 765/2008 den geltenden Anforderungen genügt. | ||
SCHURTER AG | Richtlinie RoHS 2011/65/EU, Ergänzung (EU) 2015/863 | ||
SCHURTER AG | Das Gesetz SJ/T 11363-2006 (China RoHS) ist seit dem 1. März 2007 in Kraft. Ähnlich wie bei der EU-Richtlinie RoHS. | ||
SCHURTER AG | SCHURTER ist bestrebt, den Kunden halogenfreie Produkte anzubieten. | ||
SCHURTER AG | Am 1. Juni 2007 trat die Verordnung (EG) Nr. 1907/2006 zur Registrierung, Bewertung, Zulassung und Beschränkung chemischer Stoffe 1 (kurz: "REACH") in Kraft. | ||
SCHURTER AG | Universal Modular Fuse erfüllt den Standard IEC 60127-4 | ||
SCHURTER AG | AEC-Q200 ist ein Prüfstandard für passive Bauteile welche in Automomobilanwendungen eingesetzt werden. SCHURTER prüft Komponenten gemäss Kundenvereinbarung und ist zertifiziert nach IATF 16949. |
Nennstrom In | 1.25 x In min | 2.0 x In max | 10.0 x In min | 10.0 x In max |
---|---|---|---|---|
0.5 A - 6.3 A | 60 min | 120 s | 1 ms | 10 ms |
Nennstrom [A] | Nennspannung [VAC] | Nennspannung [VDC] | Bestell-Nummer | Kostenloses Muster Kostenloses Muster
|
Bestandsabfrage Distributor Bestandsabfrage Distributor
|
... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
0.5 | 32 | 63 | 3413.0213.11 | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
0.5 | 32 | 63 | 3413.0213.22 | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
0.5 | 32 | 63 | 3413.0213.24 | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
0.5 | 32 | 63 | 3413.0213.26 | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
0.63 | 32 | 63 | 3413.0214.11 | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
0.63 | 32 | 63 | 3413.0214.22 | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
0.63 | 32 | 63 | 3413.0214.24 | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
0.63 | 32 | 63 | 3413.0214.26 | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
0.8 | 32 | 63 | 3413.0215.11 | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
0.8 | 32 | 63 | 3413.0215.22 | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
0.8 | 32 | 63 | 3413.0215.24 | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
0.8 | 32 | 63 | 3413.0215.26 | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1 | 32 | 63 | 3413.0216.11 | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1 | 32 | 63 | 3413.0216.22 | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1 | 32 | 63 | 3413.0216.24 | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1 | 32 | 63 | 3413.0216.26 | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1.25 | 32 | 63 | 3413.0217.11 | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1.25 | 32 | 63 | 3413.0217.22 | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1.25 | 32 | 63 | 3413.0217.24 | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1.25 | 32 | 63 | 3413.0217.26 | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1.6 | 32 | 63 | 3413.0218.11 | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1.6 | 32 | 63 | 3413.0218.22 | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1.6 | 32 | 63 | 3413.0218.24 | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1.6 | 32 | 63 | 3413.0218.26 | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
2 | 32 | 63 | 3413.0219.11 | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
2 | 32 | 63 | 3413.0219.22 | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
2 | 32 | 63 | 3413.0219.24 | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
2 | 32 | 63 | 3413.0219.26 | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
2.5 | 32 | 63 | 3413.0220.11 | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
2.5 | 32 | 63 | 3413.0220.22 | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
2.5 | 32 | 63 | 3413.0220.24 | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
2.5 | 32 | 63 | 3413.0220.26 | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
3.15 | 32 | 63 | 3413.0221.11 | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
3.15 | 32 | 63 | 3413.0221.22 | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
3.15 | 32 | 63 | 3413.0221.24 | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
3.15 | 32 | 63 | 3413.0221.26 | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
4 | 32 | 63 | 3413.0222.11 | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
4 | 32 | 63 | 3413.0222.22 | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
4 | 32 | 63 | 3413.0222.24 | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
4 | 32 | 63 | 3413.0222.26 | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
5 | 32 | 63 | 3413.0223.11 | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
5 | 32 | 63 | 3413.0223.22 | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
5 | 32 | 63 | 3413.0223.24 | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
5 | 32 | 63 | 3413.0223.26 | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
6.3 | 32 | 63 | 3413.0224.11 | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
6.3 | 32 | 63 | 3413.0224.22 | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
6.3 | 32 | 63 | 3413.0224.24 | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
6.3 | 32 | 63 | 3413.0224.26 | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1) UL: 63 A @ 32 VAC, 63 A @ 63 VDC, 600 A @ 6 VDC 1) IEC: 63 A @ 32 VAC, 63 A @ 63 VDC 1) Zusätzliche interne Tests: 150 A @ 24 VAC/DC, 400 A @ 12 VDC, 600 A @ 9 VDC |
Verpackungseinheit
gem. IEC 60286-3 Typ 2a |
|
