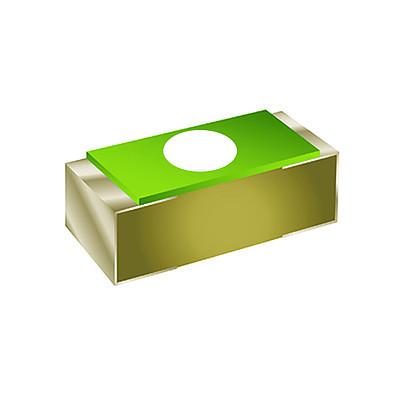

USF 0402  SMD-Sicherung, 1.05 x 0.55 mm, Superflink FF, 32 VDC

Serie: USF 0402

SMD-Sicherung, 1.05 x 0.55 mm, Superflink FF, 32 VDC

Kostenlose Musteranfrage

14 Varianten


Beschreibung

  • UL Charakteristik
  • Tiefes Schmelzintegral, schnelle Auslösung
  • Markierung optional
  • Dicht gegenüber Vergussmasse

Alleinstellungsmerkmale

  • Platzsparende Anwendungen

Anwendungen

  • Sekundärschutz
  • Schaltungen ohne Einschaltstromspitzen
  • Halbleiterschutz
  • Digitale Unterhaltungselektronik

Nennspannung

32 VDC

Nennstrom

0.25 - 5 A

Ausschaltvermögen

35 A

Charakteristik

Superflink FF

Montage

Leiterplatte,SMT

Zulässige Umgebungstemp.

-55 °C bis 90 °C

Klimakategorie

55/125/21 gemäss IEC 60068-1

Material: Gehäuse

Thermoplast

Material: Anschlüsse

Kupferlegierung, vergoldet

Einzelgewicht

0.004 g

Lagerbedingungen

0 °C bis 60 °C, max. 70% r.F.

Stempelung

siehe Variantentabelle

Lötverfahren

Reflow
Lötprofil

Lötbarkeit

245 °C / 3 sec gemäss IEC 60068-2-58, Test Td

Lötwärmebeständigkeit

260 +0/-5 °C / 30 sec gemäss IPC/JEDEC J-STD-020D, Level 1

Feuchtigkeitsempfindlichkeit

MSL 1, J-STD-020

Gehäusewiderstand

nach EIA/IS-722, Test 4.7
>100 MΩ (zw. Anschlüssen und Körper)

Entflammbarkeit

min. UL 94V-1
(nach EIA/IS-722, Test 4.12)

Nässe-/Widerstandstest

MIL-STD-202, Methode 106
(50 Zyklen in Wärmekammer)

Widerstandsfähigkeit gegen Lösungsmittel

MIL-STD-202, Method 215

Festigkeit der Anschlüsse

MIL-STD-202, Methode 211A
(Biegung auf Platte, 1 mm, 1 Minute)

Detaillierte Informationen zu Zulassungen, Normanforderungen, Verwendungshinweisen und Prüfdetails finden Sie in  Details über Zulassungen
SCHURTER Produkte sind grundsätzlich für den Einsatz im industriellen Umfeld ausgelegt. Sie verfügen über Zulassungen unabhängiger Prüfstellen gemäss nationaler und internationaler Normen.
Produkte mit spezifischen Eigenschaften und Anforderungen wie sie etwa im Bereich Automotive nach IATF 16949, der Medizintechnik gemäss ISO 13485 oder in der Luft- und Raumfahrt gefordert werden, können ausschliesslich mit kundenspezifischen, individuellen Vereinbarungen durch SCHURTER angeboten werden.


Zulassungen

Durch das Zulassungszeichen bescheinigen die Prüftstellen die Einhaltung der sicherheitstechnischen Anforderungen, die an elektronische Produkte gestellt werden.


Zulassung Referenztyp: USF 0402

Zulassungslogo Zertifikat Zulassungsstelle Beschreibung
Prüfzeichen UR UL UR Ausweisnummer:
Prüfzeichen CSA CSA CSA Zertifizierungsdatensatz: 248899


Produktnormen

Produktnormen, welche referenziert werden

Organisation Design Norm Beschreibung
Prüfzeichen UL Ausgelegt gemäss UL 248-14 Niederspannungssicherungen - Teil 14: Zusatzsicherungen
Prüfzeichen CSA_Certification_Body Ausgelegt gemäss CSA22.2 No. 248.14 Niederspannungssicherungen - Teil 14: Zusätzliche Sicherungen


Anwendungsnormen

Anwendungsnormen, in welchen die Produkte entsprechend verwendet werden können

Organisation Design Norm Beschreibung
Prüfzeichen IEC_Certification_Body Geeignet für Anwendungen gemäss IEC/UL 62368-1 Einrichtungen für Audio/Video-, Informations- und Kommunikationstechnik - Teil 1: Sicherheitsanforderungen


Konformitäten

Das Produkt ist konform mit folgenden Richtlinien

Identifikation Details Aussteller Beschreibung
Umwelt_Sicherheit RoHS_Logo_color_CMYK_tif SCHURTER AG Richtlinie RoHS 2011/65/EU, Ergänzung (EU) 2015/863
Umwelt_Sicherheit Halogenfree SCHURTER AG SCHURTER ist bestrebt, den Kunden halogenfreie Produkte anzubieten.
Umwelt_Sicherheit REACH SCHURTER AG Am 1. Juni 2007 trat die Verordnung (EG) Nr. 1907/2006 zur Registrierung, Bewertung, Zulassung und Beschränkung chemischer Stoffe 1 (kurz: "REACH") in Kraft.

010010250000000220
LOADING...

Dimension [mm]

Lötflächen

Derating Kurven

Prozent des Nennwertes [%]
Umgebungstemperatur [°C]

Schmelzzeiten

Nennstrom In 1.0 x In min 2.0 x In max 3.0 x In max
0.25 A 4 h - 5 s
0.375 A - 5 A 4 h 5 s 0.2 s

Zeit-Strom-Kennlinien

Zeit in Sekunden
Strom in Ampere


Kurze Variantentabelle USF 0402 Öffne vollständige Tabelle USF 0402

Nennstrom [A] Nennspannung [VDC] Markierung Bestell-Nummer
Kostenloses Muster

Kostenloses Muster


Gerne stellen wir Muster für Anwendungsprüfung unkompliziert zur Verfügung.
Senden Sie uns dazu Ihre Lieferadresse mit der spezifischen Anfrage zu.

Bestandsabfrage Distributor

Bestandsabfrage Distributor


Der nachfolgende Link verweist auf die Abfrage zum aktuellen Lagebestand bei den verschiedenen Distributoren für die referenzierte Bestellnummer. Damit können Sie die verfügbare Menge prüfen und gegebenfalls gleich eine Bestellung tätigen.
Die Lagerverfügbarkeit bei den Distributoren können Sie auch separat aufrufen und das gewünschte Produkt manuell eingeben.
Lagerbestand Distributor

...

0.25 32 Komponenten Logo 3414.0111.26 ...
0.375 32 Komponenten Logo 3414.0112.26 ...
0.5 32 Komponenten Logo 3414.0113.26 ...
0.75 32 Komponenten Logo 3414.0114.26 ...
1 32 Komponenten Logo 3414.0115.26 ...
1.25 32 Komponenten Logo 3414.0116.26 ...
1.5 32 Komponenten Logo 3414.0117.26 ...
1.75 32 Komponenten Logo 3414.0118.26 ...
2 32 Komponenten Logo 3414.0119.26 ...
2.5 32 Komponenten Logo 3414.0120.26 ...
3 32 Komponenten Logo 3414.0121.26 ...
3.5 32 Komponenten Logo 3414.0122.26 ...
4 32 Komponenten Logo 3414.0123.26 ...
5 32 Komponenten Logo 3414.0124.26 ...
1) 35 A @ 32 VDC

Verpackungseinheit
gem. IEC 60286-3 Typ 1b
.xx = .26 10000 St. in Blistergurt [W: 8mm und P1: 2mm] auf Spule [A: 18cm]
