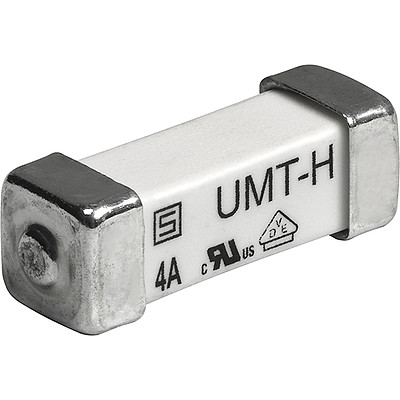

SMD-Sicherung UMT-H
52 Varianten
Beschreibung
- 26 Nennströme von 160 mA bis 50 A
- Quaderförmiges Design: 5.3 x 16
- Dicht gegenüber Vergussmasse, um eine hermetische Abdichtung für den Einsatz in eigensicheren Anwendungen nach ATEX und IECEx-Anforderungen zu erreichen.
Alleinstellungsmerkmale
- Hohes Ausschaltvermögen bis zu 1500 A
- Hohe Nennspannungen bis zu 277 VAC / 250 VDC
- Kompakte Baugrösse
- Geeignet für pulsförmige Dauerströme
Anwendungen
- Primärschutz auf SMD-Leiterplatten
- Sensorik
- Netzgeräte
- Explosionsschutz
- Beleuchtung
- Batterieschutz
Applikationsbericht Primärschutz in Geräten mit weiteren Informationen zu erhöhter Pulsfestigkeit und deren Testbedingungen gemäss internationaler Normen siehe Stossspannungsfestigkeit
Nennspannung
250 - 277 VAC, 72 - 250 VDC
Nennstrom
0.16 - 50 A
Ausschaltvermögen
100-1500 A
Charakteristik
Träge T
Montage
Leiterplatte,SMT
Zulässige Umgebungstemp.
-55 °C bis 125 °C
Klimakategorie
55/125/21 gemäss IEC 60068-1
Material: Gehäuse
Keramik
Material: Anschlüsse
Kupferlegierung, Ni/Sn-beschichtet
Einzelgewicht
1.42 g
Lagerbedingungen
0 °C bis 40 °C, max. 70% r.F.
Stempelung
, Nennstrom, Spannung, Charakteristik, Schaltvermögen, Zulassungen
Lötverfahren
Reflow
Lötprofil
Lötbarkeit
245 °C / 3 sec gemäss IEC 60068-2-58
Lötwärmebeständigkeit
260 °C / 10 sec gemäss IEC 60068-2-58
Feuchtigkeitsempfindlichkeit
MSL 1, J-STD-020
Nässe-/Widerstandstest
MIL-STD-202, Methode 106
(nach EIA/IS-722, Test 4.4.3)
Betriebsdauer
1000h @ 0.60 x In @ 70°C
(nach EIA/IS-722, Test 4.4.1)
Mechanischer Schock
MIL-STD-202, Method 213 Condition A
Widerstandsfähigkeit gegen Lösungsmittel
MIL-STD-202, Method 215
(EIA-722, 4.11)
Festigkeit der Anschlüsse
(Biegung auf Platte, 1 mm, 1 Minute)
(nach EIA/IS-722, Test 4.5.5)
Detaillierte Informationen zu Zulassungen, Normanforderungen, Verwendungshinweisen und Prüfdetails finden Sie in
Details über Zulassungen
SCHURTER Produkte sind grundsätzlich für den Einsatz im industriellen Umfeld ausgelegt. Sie verfügen über Zulassungen unabhängiger Prüfstellen gemäss nationaler und internationaler Normen.
Produkte mit spezifischen Eigenschaften und Anforderungen wie sie etwa im Bereich Automotive nach IATF 16949, der Medizintechnik gemäss ISO 13485 oder in der Luft- und Raumfahrt gefordert werden, können ausschliesslich mit kundenspezifischen, individuellen Vereinbarungen durch SCHURTER angeboten werden.
Zulassungen
Durch das Zulassungszeichen bescheinigen die Prüftstellen die Einhaltung der sicherheitstechnischen Anforderungen, die an elektronische Produkte gestellt werden.
Zulassung Referenztyp: UMT-H
| Zulassungslogo | Zertifikat | Zulassungsstelle | Beschreibung |
|---|---|---|---|
|
VDE | VDE Ausweisnummer: 40039476 | |
|
UL | UR Ausweisnummer: E41599 | |
|
CQC | CQC Ausweisnummer: CQC20012265448 |
Produktnormen
Produktnormen, welche referenziert werden
| Organisation | Design | Norm | Beschreibung |
|---|---|---|---|
|
Ausgelegt gemäss | IEC 60127-7 | Geräteschutzsicherungen - Teil 7: G-Sicherungseinsätze für besondere Anwendungen |
|
Ausgelegt gemäss | UL 248-14 | Niederspannungssicherungen - Teil 14: Zusatzsicherungen |
Anwendungsnormen
Anwendungsnormen, in welchen die Produkte entsprechend verwendet werden können
| Organisation | Design | Norm | Beschreibung |
|---|---|---|---|
|
|
Geeignet für Anwendungen gemäss | IEC/UL 62368-1 | Einrichtungen für Audio/Video-, Informations- und Kommunikationstechnik - Teil 1: Sicherheitsanforderungen |
Konformitäten
Das Produkt ist konform mit folgenden Richtlinien
| Identifikation | Details | Aussteller | Beschreibung |
|---|---|---|---|
|
SCHURTER AG | Die CE-Kennzeichnung erklärt, dass das Produkt gemäss der EU-Vordnung 765/2008 den geltenden Anforderungen genügt, die in den Harmonisierungsrechtsvorschriften der Gemeinschaft über ihre Anbringung festgelegt sind. | |
|
SCHURTER AG | Die UKCA-Kennzeichnung erklärt, dass das Produkt gemäss dem Britischen Amendment zur Verordnung (EC) 765/2008 den geltenden Anforderungen genügt. | |
|
SCHURTER AG | Richtlinie RoHS 2011/65/EU, Ergänzung (EU) 2015/863 | |
|
SCHURTER AG | Das Gesetz SJ/T 11363-2006 (China RoHS) ist seit dem 1. März 2007 in Kraft. Ähnlich wie bei der EU-Richtlinie RoHS. | |
|
SCHURTER AG | SCHURTER ist bestrebt, den Kunden halogenfreie Produkte anzubieten. | |
|
SCHURTER AG | Am 1. Juni 2007 trat die Verordnung (EG) Nr. 1907/2006 zur Registrierung, Bewertung, Zulassung und Beschränkung chemischer Stoffe 1 (kurz: "REACH") in Kraft. | |
|
SCHURTER AG | AEC-Q200 ist ein Prüfstandard für passive Bauteile welche in Automomobilanwendungen eingesetzt werden. SCHURTER prüft Komponenten gemäss Kundenvereinbarung und ist zertifiziert nach IATF 16949. |
LOADING...
Derating Kurven
Schmelzzeiten
| Nennstrom In | 1.0 x In min. | 1.25 x In min. | 2.0 x In max. | 2.5 x In max. | 10.0 x In min. | 10.0 x In max. |
|---|---|---|---|---|---|---|
| 0.160 A - 12.5 A | - | 60 min | 120 s | - | 10 ms | 100 ms |
| 16 A | 4 h | - | 120 s | - | 10 ms | 100 ms |
| 20 A - 50 A | 4 h | - | - | 120 s | 5 ms | 100 ms |
Zeit-Strom-Kennlinien
Kurze Variantentabelle UMT-H Öffne vollständige Tabelle UMT-H
| Nennstrom [A] | Nennspannung [VAC] | Nennspannung [VDC] | Bestell-Nummer | Kostenloses Muster |
Bestandsabfrage Distributor Bestandsabfrage Distributor
|
... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0.16 | 277 | 250 | 3403.0266.11 | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 0.16 | 277 | 250 | 3403.0266.23 | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 0.2 | 277 | 250 | 3403.0267.11 | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 0.2 | 277 | 250 | 3403.0267.23 | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 0.25 | 277 | 250 | 3403.0268.11 | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 0.25 | 277 | 250 | 3403.0268.23 | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 0.315 | 277 | 250 | 3403.0269.11 | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 0.315 | 277 | 250 | 3403.0269.23 | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 0.4 | 277 | 250 | 3403.0270.11 | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 0.4 | 277 | 250 | 3403.0270.23 | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 0.5 | 277 | 250 | 3403.0271.11 | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 0.5 | 277 | 250 | 3403.0271.23 | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 0.63 | 277 | 250 | 3403.0272.11 | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 0.63 | 277 | 250 | 3403.0272.23 | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 0.8 | 277 | 250 | 3403.0273.11 | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 0.8 | 277 | 250 | 3403.0273.23 | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 277 | 250 | 3403.0274.11 | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 277 | 250 | 3403.0274.23 | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1.25 | 277 | 250 | 3403.0275.11 | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1.25 | 277 | 250 | 3403.0275.23 | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1.6 | 277 | 250 | 3403.0276.11 | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1.6 | 277 | 250 | 3403.0276.23 | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 277 | 250 | 3403.0277.11 | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 277 | 250 | 3403.0277.23 | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2.5 | 277 | 125 | 3403.0278.11 | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2.5 | 277 | 125 | 3403.0278.23 | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3.15 | 277 | 125 | 3403.0279.11 | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3.15 | 277 | 125 | 3403.0279.23 | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 277 | 125 | 3403.0280.11 | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 277 | 125 | 3403.0280.23 | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 277 | 125 | 3403.0281.11 | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 277 | 125 | 3403.0281.23 | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6.3 | 277 | 125 | 3403.0282.11 | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6.3 | 277 | 125 | 3403.0282.23 | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 250 | 125 | 3403.0283.11 | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 250 | 125 | 3403.0283.23 | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 250 | 125 | 3403.0284.11 | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 250 | 125 | 3403.0284.23 | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12.5 | 250 | 125 | 3403.0285.11 | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12.5 | 250 | 125 | 3403.0285.23 | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 250 | 125 | 3403.0286.11 | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 250 | 125 | 3403.0286.23 | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 125 | 72 | 3403.0287.11 | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 125 | 72 | 3403.0287.23 | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | 125 | 72 | 3403.0288.11 | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | 125 | 72 | 3403.0288.23 | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | 125 | 72 | 3403.0289.11 | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | 125 | 72 | 3403.0289.23 | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 40 | 125 | 72 | 3403.0290.11 | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 40 | 125 | 72 | 3403.0290.23 | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 50 | 125 | 72 | 3403.0291.11 | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 50 | 125 | 72 | 3403.0291.23 | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
1) UL = 1500 A @ 277 VAC, resistiv / 1500 A @ 250 VDC 1) IEC = 1500 A @ 250 VAC, resistiv / 1500 A @ 250 VDC 2) UL = 1500 A @ 277 VAC, resistiv / 1500 A @ 125 VDC 2) IEC = 1500 A @ 250 VAC, resistiv / 1500 A @ 125 VDC 3) UL = 1500 A @ 250 VAC, resistiv / 1500 A @ 125 VDC 3) IEC = 1500 A @ 250 VAC, resistiv / 1500 A @ 125 VDC 4) UL = 1000 A @ 250 VAC, resistiv / 1000 A @ 125 VDC 4) IEC = 1000 A @ 250 VAC, resistiv / 1000 A @ 125 VDC 5) UL = 500 A @ 250 VAC, resistiv / 500 A @ 125 VDC 5) IEC = 500 A @ 250 VAC, resistiv / 500 A @ 125 VDC 6) UL = 100 A @ 250 VAC, resistiv / 500 A @ 125 VAC, resistiv / 500 A @ 72 VDC 7) UL = 500 A @ 125 VAC, resistiv / 500 A @ 72 VDC __________________________________________________________________________________________ Alle Messungen wurden auf Testprints gemäss IEC 60127 mit nachfolgenden Leiterbahnendimensionen ausgeführt: 125 mA to 5 A: Leiterbahnbreite 5.0 mm, Schichtdicke 35 µm 6.3 A to 8 A: Leiterbahnbreite 7.5 mm, Schichtdicke 70 µm 10 A, 12.5 A: Leiterbahnbreite 7.5 mm, Schichtdicke 140 µm 16 A, 20 A: Leiterbahnbreite 10 mm, Schichtdicke 140 µm 25 A: Leiterbahnbreite 15 mm, Schichtdicke 140 µm 30 A, 50 A: Leiterbahnbreite 20 mm, Schichtdicke 210 µm |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Verpackungseinheit
gem. IEC 60286-3 Typ 2a |
|
