Grundtyp
Mit Hilfskontakt
Mit Unterspannungs-Auslöser
Geräteschutzschalter thermisch
Schnappbefestigung
Wippenbetätigung
Beschreibung
- Geräteschutzschalter thermisch

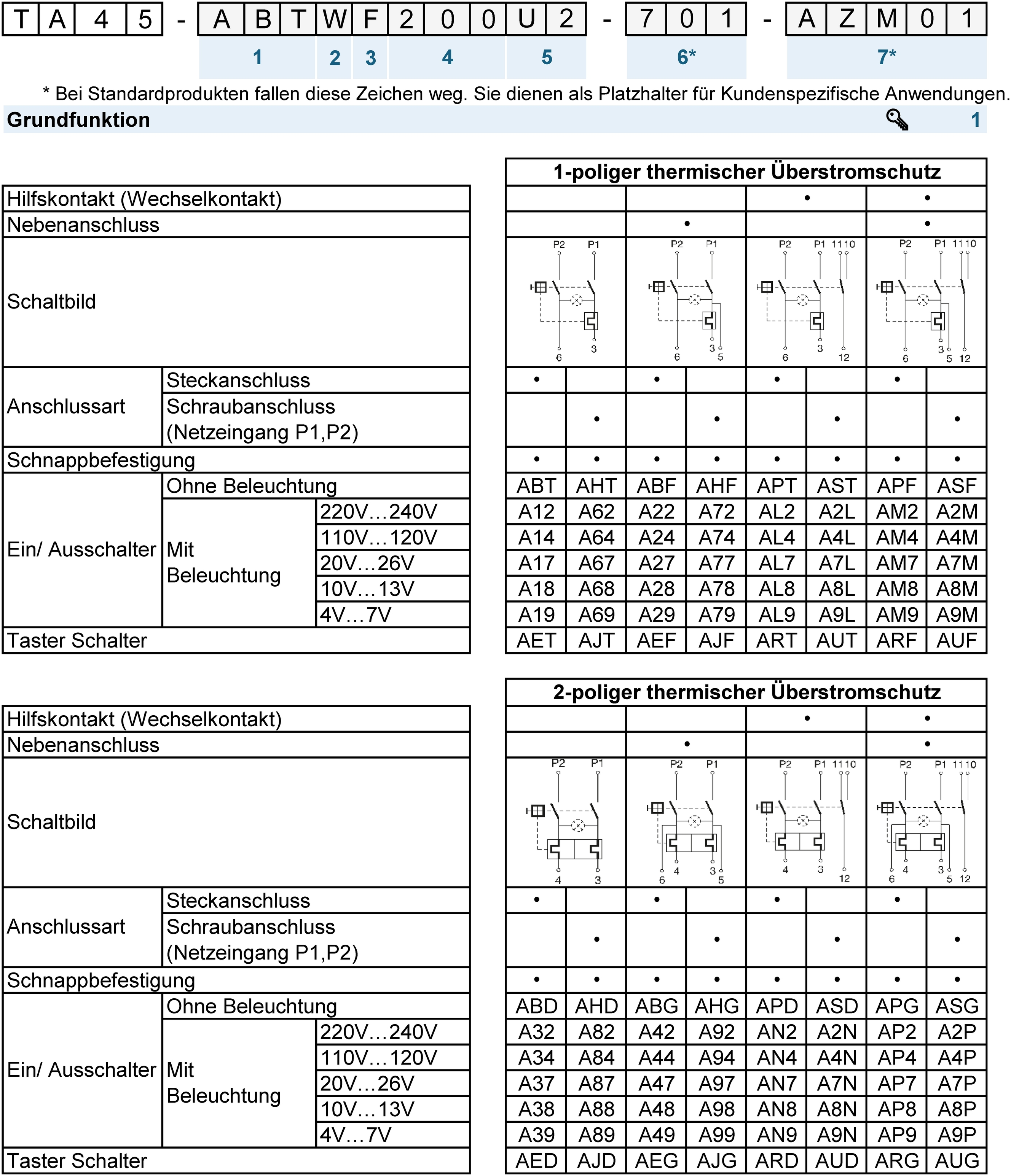

- 1- oder 2-polig thermischer Überstromschutz
- Positive Freiauslösung
- Hohe Konfigurierbarkeit

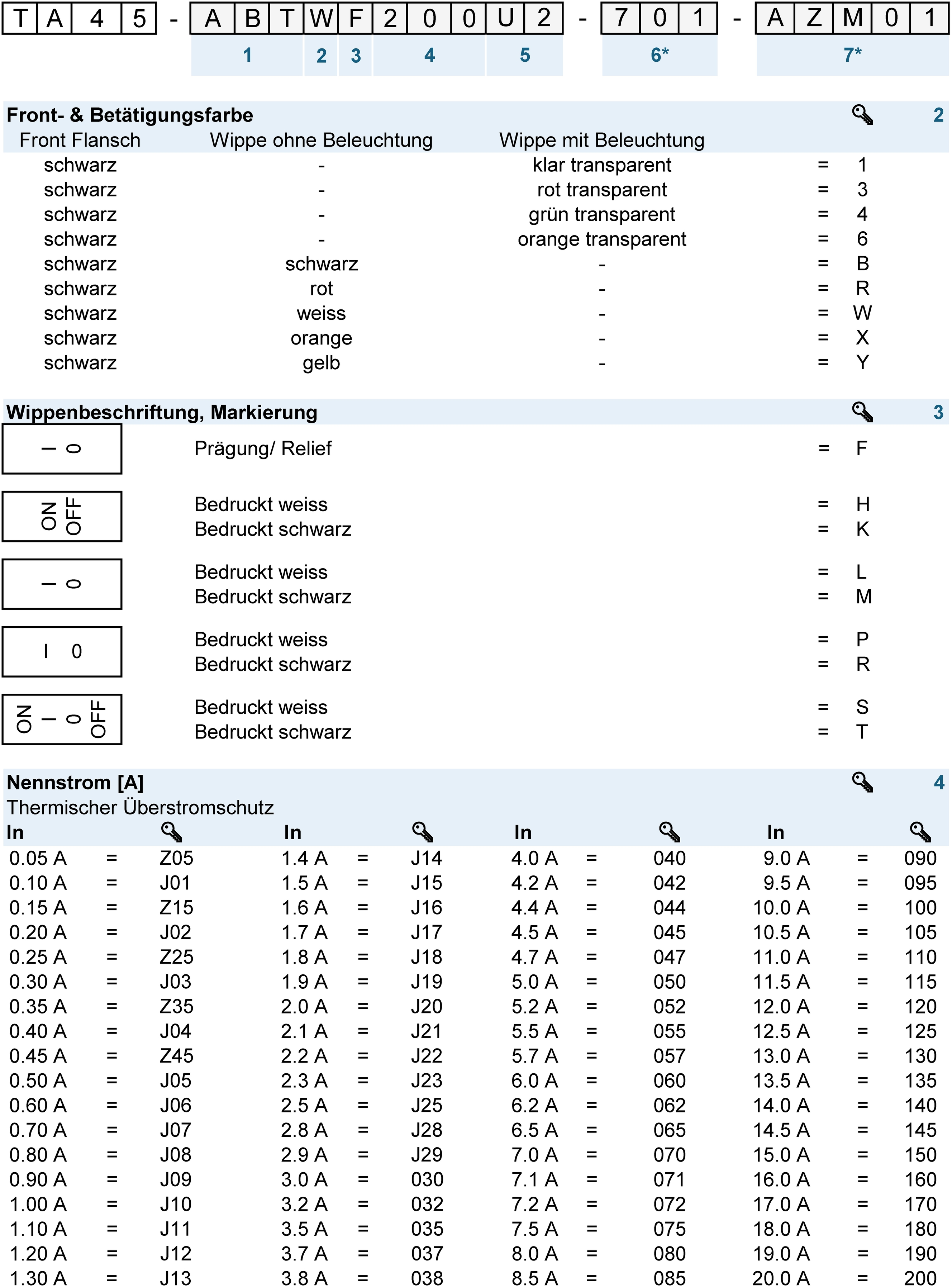

- Wippe unbeleuchtet oder beleuchtet
- Schnappbefestigung
- Steckanschluss 6.3 x 0.8 mm oder Schraubanschluss M3.5 x 6 mm (Netzeingang P1, P2)
Anwendungen
- Elektrowerkzeuge
- Industrieanwendungen
- Netzgeräte
- Ausrüstung für das Bauwesen
- Reinigungsgeräte
Technische DatenNennspannung AC
240 VAC
Nennspannung DC
60 VDC
Nennstrombereich AC
0.05 - 20 A
Bedingtes Ausschaltvermögen Inc
IEC 60934: PC1, AC 240 V: 1 kA
Schaltvermögen Icn
IEC 60934:
Bei In < 3 A/ 240 VAC: 10xIn (max. 3 Zykl.)␍Bei In ≥ 3 A/ 240 VAC: 300A (max. 3 Zykl.)␍Bei In < 3 A/ 60 VDC: 10xIn (max. 3 Zykl.)␍Bei In ≥ 3 A/ 48 VDC: 120A (max. 3 Zykl.)
Schutzgrad
Frontseite IP40 gemäss IEC 60529
Mit werkseitig montierter Abdeckung IP54
Spannungsfestigkeit
4 kVAC
Isolationswiderstand
500 VDC > 100 MΩ
Lebensdauer
mechanisch: 50'000 Schaltspiele
AC: 1 x In:
50'000 Schaltspiele
DC: 1 x In:
50'000 Schaltspiele
Überlast
AC: min. 40 Auslösungen
@ 6 x In
DC: min. 40 Auslösungen
@ 4 x In
Umgebungstemperatur
-10 °C bis 55 °C
Lagertemperatur
-10 °C bis 55 °C
Vibrationsfestigkeit
± 0.75 mm @ 5 - 60 Hz
gemäss IEC 60068-2-6, Test Fc
10 G @ 60 - 500 Hz
gemäss IEC 60068-2-6, Test Fc
Stossfestigkeit
30 G / 18 ms
gemäss IEC 60068-2-27, Test Ea
Auslöseart
Thermisch
Betätigungsart
Wippe
Gewicht
30 g - 50 g
Detaillierte Informationen zu Zulassungen, Normanforderungen, Verwendungshinweisen und Prüfdetails finden Sie in
Details über Zulassungen
SCHURTER Produkte sind grundsätzlich für den Einsatz im industriellen Umfeld ausgelegt. Sie verfügen über Zulassungen unabhängiger Prüfstellen gemäss nationaler und internationaler Normen.
Produkte mit spezifischen Eigenschaften und Anforderungen wie sie etwa im Bereich Automotive nach IATF 16949, der Medizintechnik gemäss ISO 13485 oder in der Luft- und Raumfahrt gefordert werden, können ausschliesslich mit kundenspezifischen, individuellen Vereinbarungen durch SCHURTER angeboten werden.
Zulassungen
Durch das Zulassungszeichen bescheinigen die Prüftstellen die Einhaltung der sicherheitstechnischen Anforderungen, die an elektronische Produkte gestellt werden.
Zulassung Referenztyp: TA45
| Zulassungslogo | Zertifikat | Zulassungsstelle | Beschreibung |
|---|---|---|---|
|
VDE | VDE Ausweisnummer: 40019880 | |
|
UL | UR Ausweisnummer: E71572 | |
|
CCC | CCC Ausweisnummer: 2024010307710411 |
Produktnormen
Produktnormen, welche referenziert werden
| Organisation | Design | Norm | Beschreibung |
|---|---|---|---|
|
Ausgelegt gemäss | IEC 60934 | Geräteschutzschalter |
|
Ausgelegt gemäss | UL 1077 | Standard für Zusatzschutzeinrichtungen zur Verwendung in elektrischen Betriebsmitteln |
|
Ausgelegt gemäss | CSA C22.2 No. 235 | Ergänzende Schutzvorrichtungen |
|
|
Ausgelegt gemäss | GB 17701 | Geräteschutzschalter |
Anwendungsnormen
Anwendungsnormen, in welchen die Produkte entsprechend verwendet werden können
| Organisation | Design | Norm | Beschreibung |
|---|---|---|---|
|
|
Geeignet für Anwendungen gemäss | IEC/UL 62368-1 | Einrichtungen für Audio/Video-, Informations- und Kommunikationstechnik - Teil 1: Sicherheitsanforderungen |
Konformitäten
Das Produkt ist konform mit folgenden Richtlinien
| Identifikation | Details | Aussteller | Beschreibung |
|---|---|---|---|
|
SCHURTER AG | Die CE-Kennzeichnung erklärt, dass das Produkt gemäss der EU-Vordnung 765/2008 den geltenden Anforderungen genügt, die in den Harmonisierungsrechtsvorschriften der Gemeinschaft über ihre Anbringung festgelegt sind. | |
|
SCHURTER AG | Richtlinie RoHS 2011/65/EU, Ergänzung (EU) 2015/863 | |
|
SCHURTER AG | Das Gesetz SJ/T 11363-2006 (China RoHS) ist seit dem 1. März 2007 in Kraft. Ähnlich wie bei der EU-Richtlinie RoHS. | |
|
SCHURTER AG | Am 1. Juni 2007 trat die Verordnung (EG) Nr. 1907/2006 zur Registrierung, Bewertung, Zulassung und Beschränkung chemischer Stoffe 1 (kurz: "REACH") in Kraft. |
Dimension [mm]
| Unterspannungsauslösung, Fernauslösung |
|
| A) Flachstecker, IEC 61210, A6.3-0.8 mm␉B) Flachstecker, IEC 61210, A2.8-0.8 mm |
| Unterspannungsauslösung, Fernauslösung, Hilfskontakt |
|
| A) Flachstecker, IEC 61210, A6.3-0.8 mm␉B) Flachstecker, IEC 61210, A2.8-0.8 mm |
| Schraubanschluss mit Hilfskontakt |
|
| B) Klemmschraube M3, 5x6 (Philips Form H), zulässiger Anzugsdrehmoment 1 Nm |

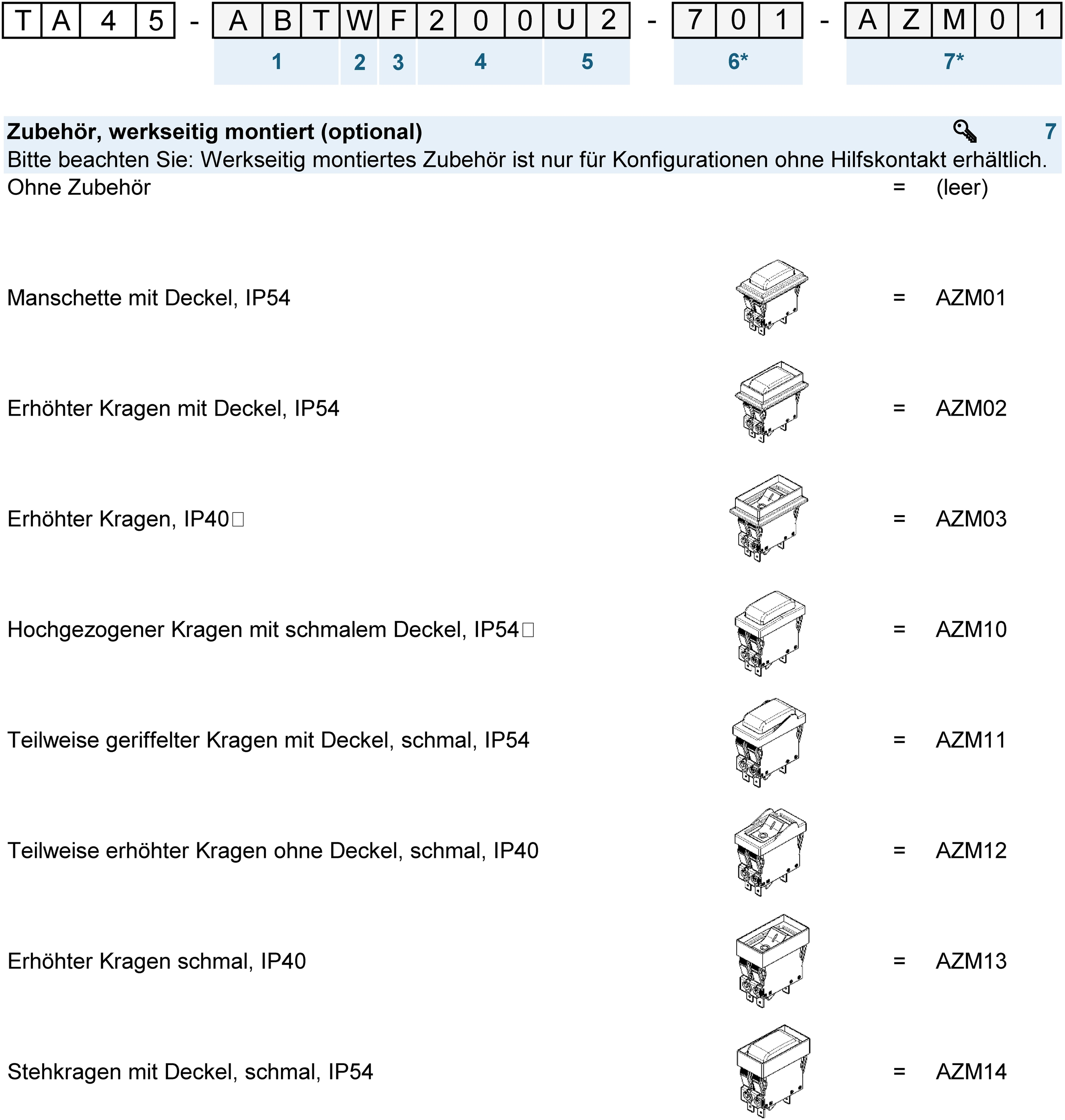

| AZM11 / Fronthaube mit Schutzkragen schmal gegen unbeabsichtigtes Einschalten der Wippe, IP54 AZM12 / Schutzkragen schmal gegen unbeabsichtigtes Einschalten der Wippe, IP40 |
|
Montageöffnung und Anschlussbelegung

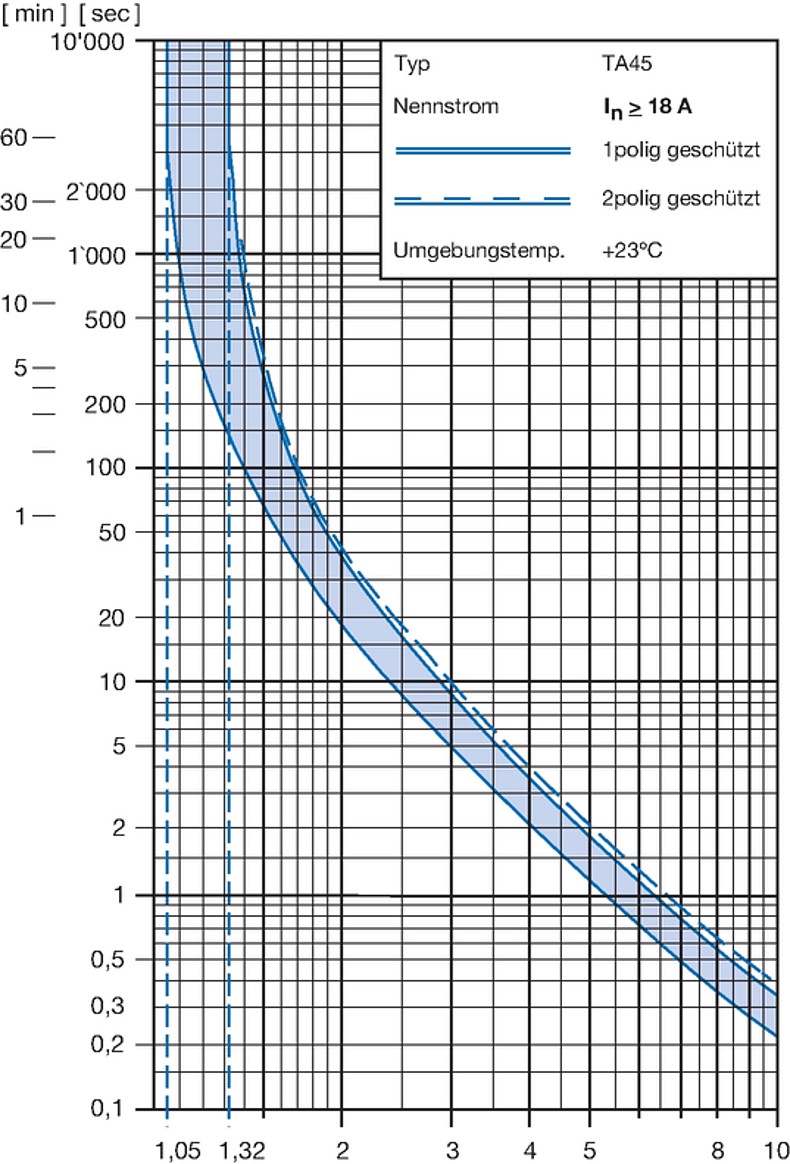

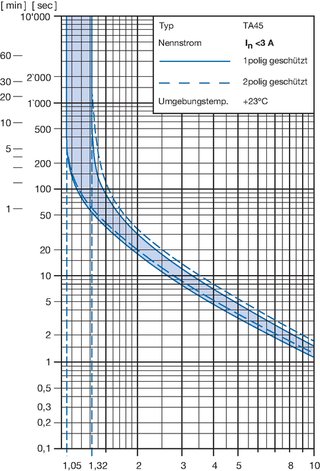

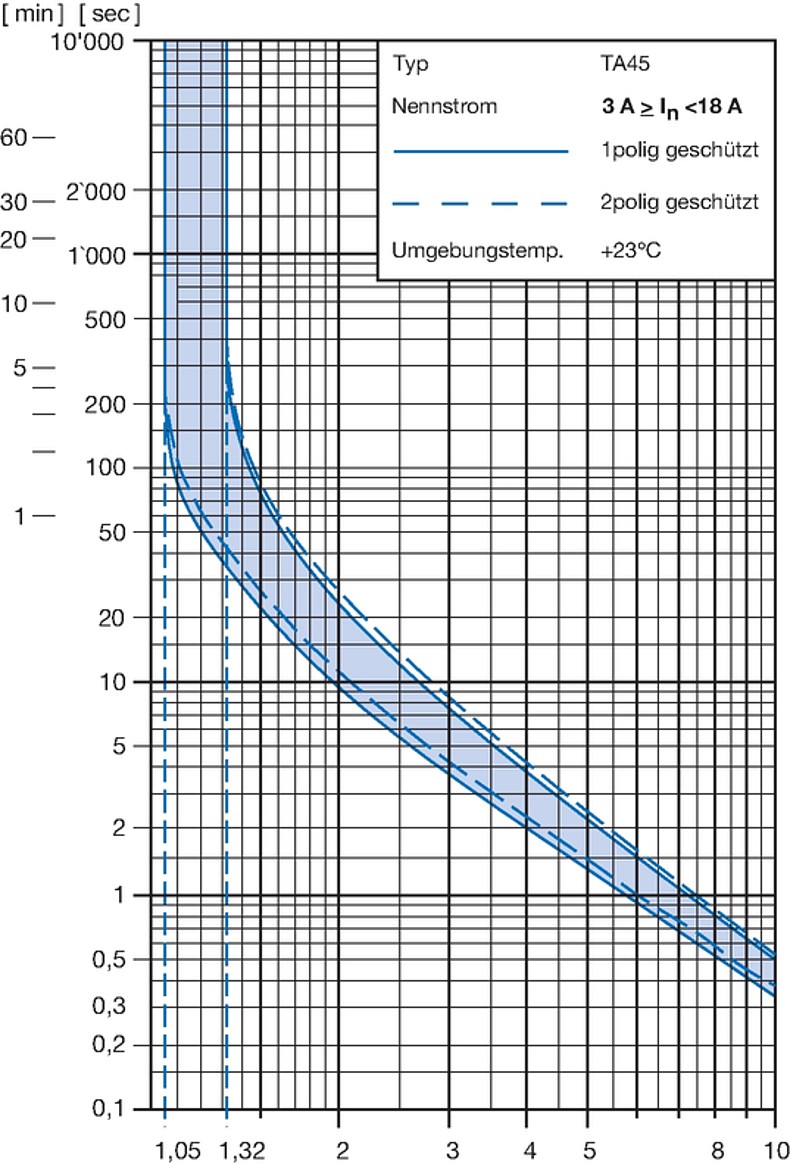

Zeit-Strom-Kennlinien
Einfluss der Umgebungstemperatur
| Umgebungstemperatur [°C] | Korrekturfaktor |
| -10 | 0.89 |
| -5 | 0.91 |
| 0 | 0.92 |
| +23 | 1.00 |
| +30 | 1.03 |
| +40 | 1.08 |
| +55 | 1.16 |
Hilfskontakt (Wechsler)
| Nennspannung | 28 VDC | 60 VDC | 240 VAC |
| Nennstrom | max. 10 A ohmsche Last | max. 2 A ohmsche Last | max. 2 A cos φ 0.7 |

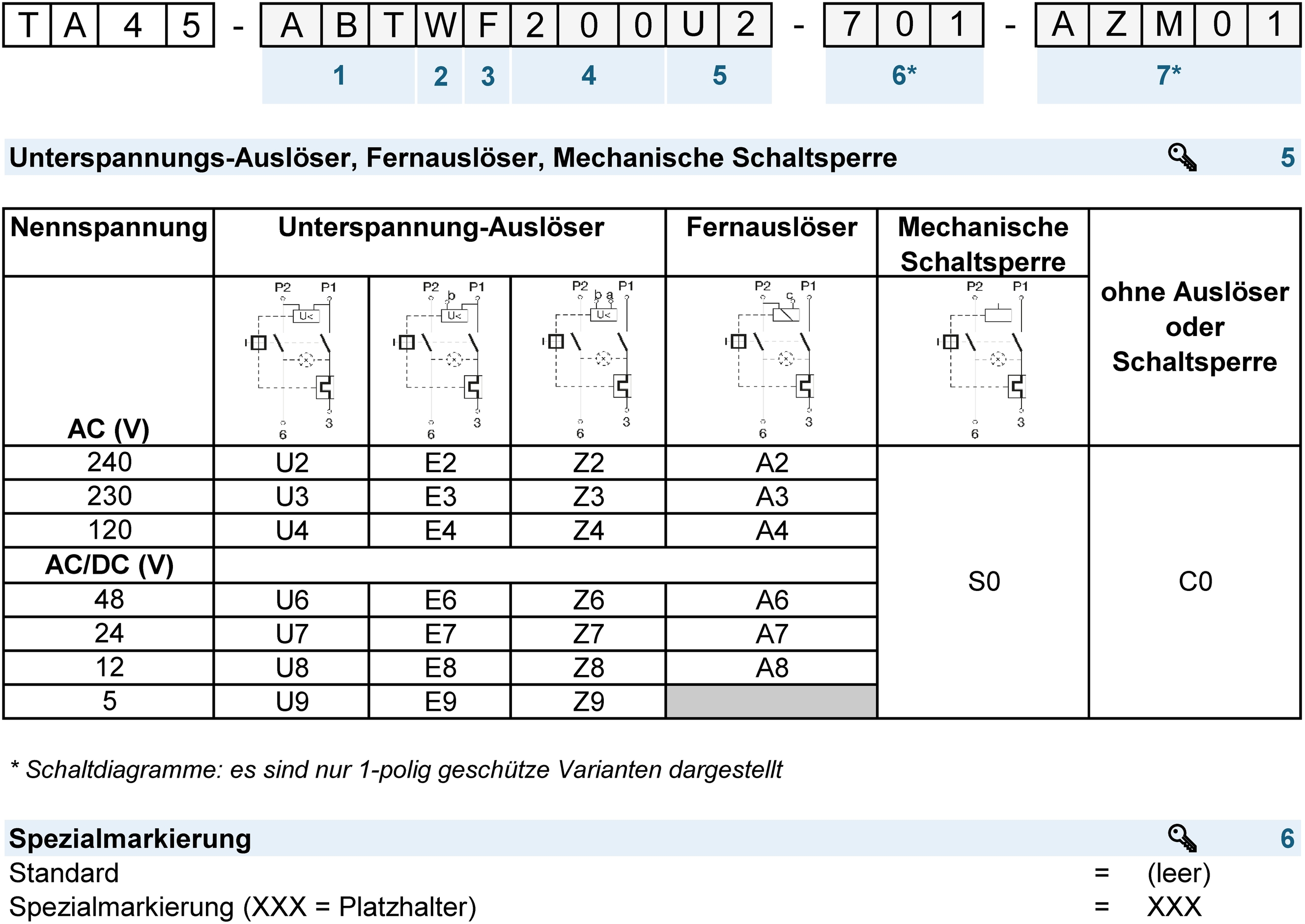

Unterspannungs-Auslöser
| Max. Betriebsspannung | 1.1 Ue | |||||
| Nennbetriebsspannung Ue | 5 V | 12 V | 24 V | 48 V | 120 V | 240 V |
| Stromaufnahme (± 10%) | 10.5 mA | 16.5 mA | 17.0 mA | 3.2 mA | 3.7 mA | 3.1 mA |
| Höchste Wiedereinschaltspannung | 0.85 Ue | 0.85 Ue | 0.85 Ue | 0.85 Ue | 0.85 Ue | 0.85 Ue |
| Tiefste Abfallspannung | 0.20 Ue | 0.20 Ue | 0.20 Ue | 0.20 Ue | 0.20 Ue | 0.20 Ue |
| Ausschaltverzug | 20 ms - 50 ms | 20 ms - 50 ms | 20 ms - 50 ms | 20 ms - 50 ms | 20 ms - 50 ms | 20 ms - 50 ms |
| Stoss-Spannungsfestigkeit (1.2 / 50 µs) | ≥4 kV | ≥4 kV | ≥4 kV | ≥4 kV | ≥4 kV | ≥4 kV |
Fernauslösung
| Zulässige Impulsdauer des Schliesskontaktes | Zwischen den Anschlüssen C und P1 | unbegrenzt |
| Elektrische Belastung des externen Schliesskontaktes | Strom max. 12 mA / Leistung max. 1.1 W |
