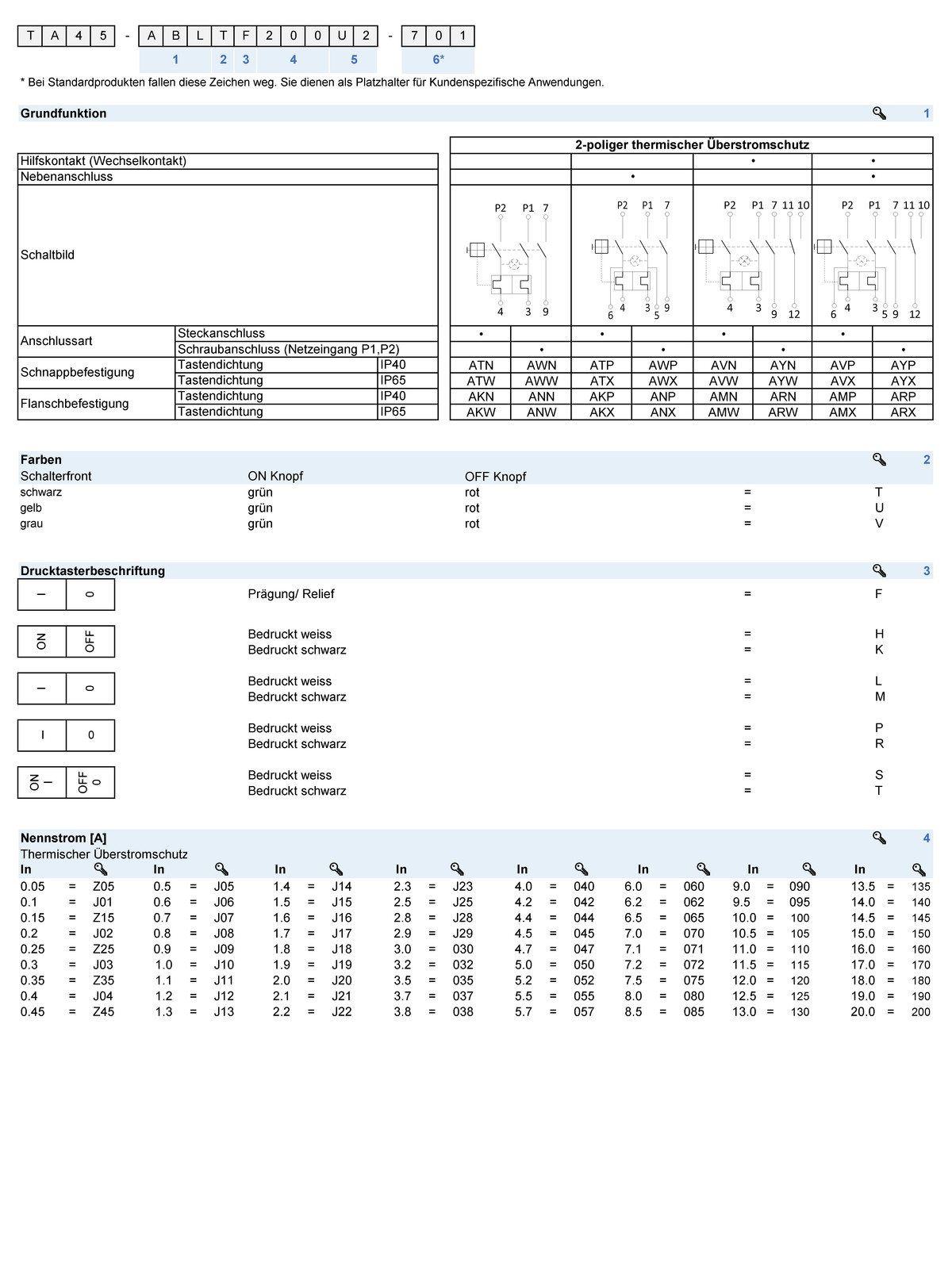

Grundtyp
Mit Hilfskontakt
Mit Unterspannungs-Auslöser
Beschreibung
- Geräteschutzschalter thermisch
- 2-polig thermischer Überstromschutz
- Positive Freiauslösung
- Hohe Konfigurierbarkeit
- Schnapp- oder Flanschbefestigung
- Steckanschluss 6.3 x 0.8 mm oder Schraubanschluss M3.5 x 6 mm (Netzeingang P1, P2)
Anwendungen
- Elektrowerkzeuge
- Industrieanwendungen
- Netzgeräte
- Ausrüstung für das Bauwesen
- Reinigungsgeräte
Technische DatenNennspannung AC
AC 400 VAC
Nennstrombereich AC
0.05 - 12 A
Bedingtes Ausschaltvermögen Inc
IEC 60934: PC1, AC 400 V: 1kA
Schaltvermögen Icn
IEC 60934:
400 VAC: 10x In (max. 3 Zykl.)
Schutzgrad
Frontseite IP40 gemäss IEC 60529
Spannungsfestigkeit
4 kVAC
Isolationswiderstand
500 VDC > 100 MΩ
Lebensdauer
mechanisch: 50'000 Schaltspiele
AC: 1 x In:
50'000 Schaltspiele
Überlast
AC: min. 40 Auslösungen
@ 6 x In
Umgebungstemperatur
-10 °C bis 55 °C
Lagertemperatur
-10 °C bis 55 °C
Vibrationsfestigkeit
± 0.75 mm @ 10 - 60 Hzgemäss IEC 60068-2-6, Test Tc10 G @ 60 - 500 Hzgemäss IEC 60068-2-6, Test Tc
Stossfestigkeit
30 G / 18 msgemäss IEC 60068-2-27, Test Ea
Auslöseart
Thermisch
Betätigungsart
Drucktasten
Gewicht
50 g - 55 g
Detaillierte Informationen zu Zulassungen, Normanforderungen, Verwendungshinweisen und Prüfdetails finden Sie in
Details über Zulassungen
SCHURTER Produkte sind grundsätzlich für den Einsatz im industriellen Umfeld ausgelegt. Sie verfügen über Zulassungen unabhängiger Prüfstellen gemäss nationaler und internationaler Normen.
Produkte mit spezifischen Eigenschaften und Anforderungen wie sie etwa im Bereich Automotive nach IATF 16949, der Medizintechnik gemäss ISO 13485 oder in der Luft- und Raumfahrt gefordert werden, können ausschliesslich mit kundenspezifischen, individuellen Vereinbarungen durch SCHURTER angeboten werden.
Zulassungen
Durch das Zulassungszeichen bescheinigen die Prüftstellen die Einhaltung der sicherheitstechnischen Anforderungen, die an elektronische Produkte gestellt werden.
Zulassung Referenztyp: TA45
| Zulassungslogo | Zertifikat | Zulassungsstelle | Beschreibung |
|---|---|---|---|
|
VDE | VDE Ausweisnummer: 40019880 | |
|
UL | UR Ausweisnummer: E71572 | |
|
CCC | CCC Ausweisnummer: 2024010307710411 |
Produktnormen
Produktnormen, welche referenziert werden
| Organisation | Design | Norm | Beschreibung |
|---|---|---|---|
|
Ausgelegt gemäss | IEC 60934 | Geräteschutzschalter |
|
Ausgelegt gemäss | UL 1077 | Standard für Zusatzschutzeinrichtungen zur Verwendung in elektrischen Betriebsmitteln |
|
Ausgelegt gemäss | CSA C22.2 No. 235 | Ergänzende Schutzvorrichtungen |
|
|
Ausgelegt gemäss | GB 17701 | Geräteschutzschalter |
Anwendungsnormen
Anwendungsnormen, in welchen die Produkte entsprechend verwendet werden können
| Organisation | Design | Norm | Beschreibung |
|---|---|---|---|
|
|
Geeignet für Anwendungen gemäss | IEC/UL 62368-1 | Einrichtungen für Audio/Video-, Informations- und Kommunikationstechnik - Teil 1: Sicherheitsanforderungen |
Konformitäten
Das Produkt ist konform mit folgenden Richtlinien
| Identifikation | Details | Aussteller | Beschreibung |
|---|---|---|---|
|
SCHURTER AG | Die CE-Kennzeichnung erklärt, dass das Produkt gemäss der EU-Vordnung 765/2008 den geltenden Anforderungen genügt, die in den Harmonisierungsrechtsvorschriften der Gemeinschaft über ihre Anbringung festgelegt sind. | |
|
SCHURTER AG | Die UKCA-Kennzeichnung erklärt, dass das Produkt gemäss dem Britischen Amendment zur Verordnung (EC) 765/2008 den geltenden Anforderungen genügt. | |
|
SCHURTER AG | Richtlinie RoHS 2011/65/EU, Ergänzung (EU) 2015/863 | |
|
SCHURTER AG | Das Gesetz SJ/T 11363-2006 (China RoHS) ist seit dem 1. März 2007 in Kraft. Ähnlich wie bei der EU-Richtlinie RoHS. | |
|
SCHURTER AG | Am 1. Juni 2007 trat die Verordnung (EG) Nr. 1907/2006 zur Registrierung, Bewertung, Zulassung und Beschränkung chemischer Stoffe 1 (kurz: "REACH") in Kraft. |
Dimension [mm]
| Schnappbefestigung und Schraubanschluss |
|
| B) Klemmschraube M3, 5x6 (Philips Form H), zulässiger Anzugsdrehmoment 1 Nm |
| Schnappbefestigung und Flachsteckanschluss Unterspannungsauslösung, Fernauslösung |
|
| A) Flachstecker, IEC 61210, A6.3-0.8 mm B) Flachstecker, IEC 61210, A2.8-0.8 mm ␉ |
| Schnappbefestigung und Schraubanschluss mit Hilfskontakt |
|
| B) Klemmschraube M3, 5x6 (Philips Form H), zulässiger Anzugsdrehmoment 1 Nm |
| Schnappbefestigung und Flachsteckanschluss mit Hilfskontakt Unterspannungsauslösung, Fernauslösung |
|
| A) Flachstecker, IEC 61210, A6.3-0.8 mm B) Flachstecker, IEC 61210, A2.8-0.8 mm ␉ |
| Flanschbefestigung und Schraubanschluss |
|
| B) Klemmschraube M3, 5x6 (Philips Form H), zulässiger Anzugsdrehmoment 1 Nm |
| Flanschbefestigung und Flachsteckanschluss Unterspannungsauslösung, Fernauslösung |
|
| A) Flachstecker, IEC 61210, A6.3-0.8 mm B) Klemmschraube M3, 5x6 (Philips Form H), zulässiger Anzugsdrehmoment 1 Nm |
| Flanschbefestigung und Flachsteckanschluss mit Hilfskontakt |
|
| A) Flachstecker, IEC 61210, A6.3-0.8 mm ␉ |
| Flanschbefestigung und Schraubanschluss mit Hilfskontakt |
|
| B) Klemmschraube M3, 5x6 (Philips Form H), zulässiger Anzugsdrehmoment 1 Nm |
Montageöffnung und Anschlussbelegung

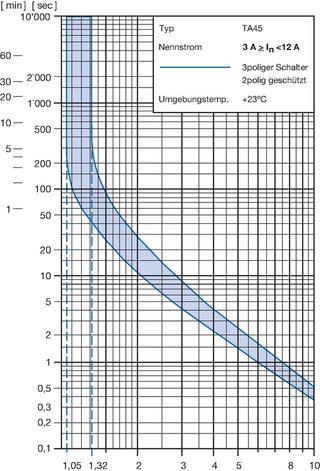

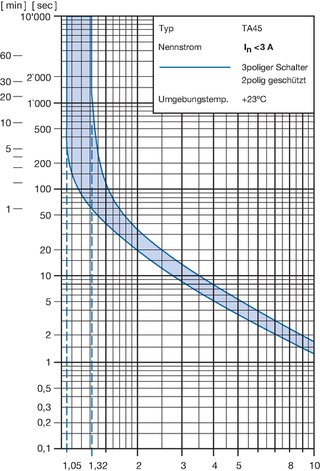

Zeit-Strom-Kennlinien
Einfluss der Umgebungstemperatur
| Umgebungstemperatur [°C] | Korrekturfaktor |
| -10 | 0.89 |
| -5 | 0.91 |
| 0 | 0.92 |
| +23 | 1.00 |
| +30 | 1.03 |
| +40 | 1.08 |
| +55 | 1.16 |
Hilfskontakt (Wechsler)
| Nennspannung | 28 VDC | 60 VDC | 240 VAC |
| Nennstrom | max. 10 A ohmsche Last | max. 2 A ohmsche Last | max. 2 A cos φ 0.7 |

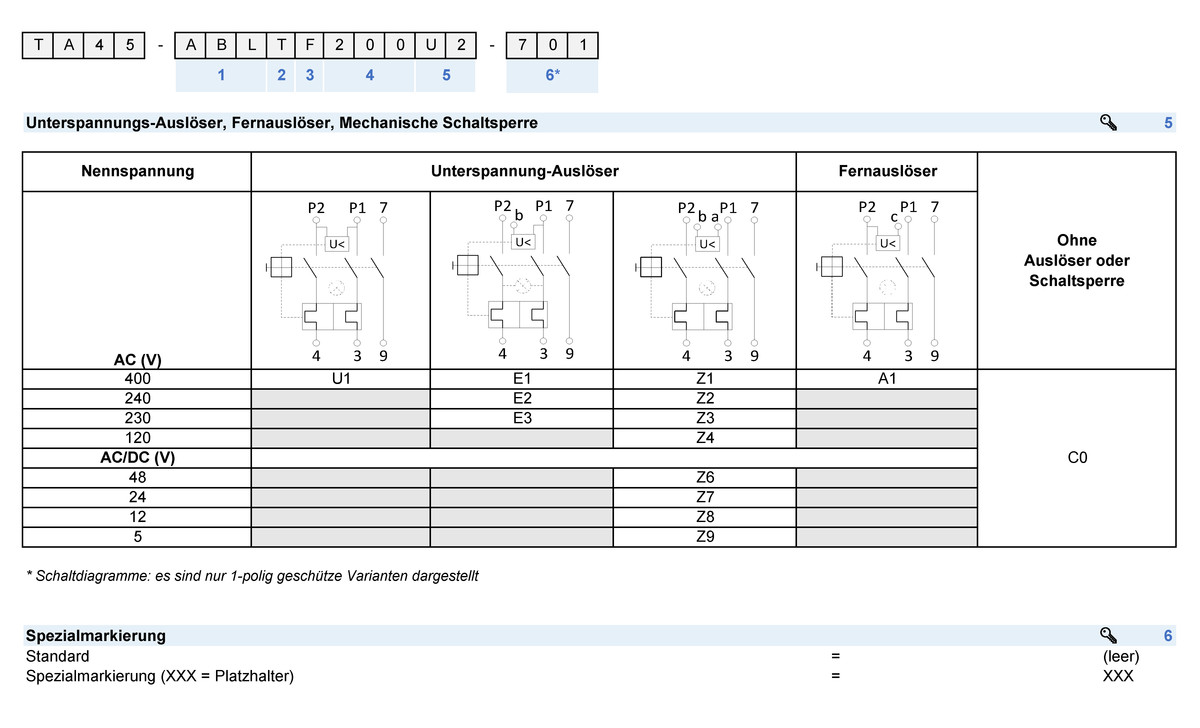

Unterspannungs-Auslöser
| Max. Betriebsspannung | 1.1 Ue | ||||||
| Nennbetriebsspannung Ue | 5 V | 12 V | 24 V | 48 V | 120 V | 240 V | 400 V |
| Stromaufnahme (± 10%) | 10.5 mA | 16.5 mA | 17.0 mA | 3.2 mA | 3.7 mA | 3.1 mA | 2.65 mA |
| Höchste Wiedereinschaltspannung | 0.85 Ue | 0.85 Ue | 0.85 Ue | 0.85 Ue | 0.85 Ue | 0.85 Ue | 0.85 Ue |
| Tiefste Abfallspannung | 0.20 Ue | 0.20 Ue | 0.20 Ue | 0.20 Ue | 0.20 Ue | 0.20 Ue | 0.20 Ue |
| Ausschaltverzug | 20 ms - 50 ms | 20 ms - 50 ms | 20 ms - 50 ms | 20 ms - 50 ms | 20 ms - 50 ms | 20 ms - 50 ms | 20 ms - 50 ms |
| Stoss-Spannungsfestigkeit (1.2 / 50 µs) | ≥4 kV | ≥4 kV | ≥4 kV | ≥4 kV | ≥4 kV | ≥4 kV | ≥4 kV |
Fernauslösung
| Zulässige Impulsdauer des Schliesskontaktes | Zwischen den Anschlüssen C und P1 | unbegrenzt |
| Elektrische Belastung des externen Schliesskontaktes | Strom max. 12 mA / Leistung max. 1.1 W |
