TA35 Wippe 2Pol  Unbeleuchtet schwarz mit Magnetmodul
Unbeleuchtet
schwarz
mit Magnetmodul
TA35 Wippe 2Pol  beleuchtet Grün transparent Weiss, beschriftet
beleuchtet
Grün transparent
Weiss, beschriftet
TA35 Wippe 2Pol  Unbeleuchtet weiss
Unbeleuchtet
weiss
TA35 Wippe 2Pol  beleuchtet Rot transparent
beleuchtet
Rot transparent
TA35 Wippe 2Pol  Unbeleuchtet schwarz mit Magnetmodul
TA35 Wippe 2Pol  beleuchtet Grün transparent Weiss, beschriftet
TA35 Wippe 2Pol  Unbeleuchtet weiss
TA35 Wippe 2Pol  beleuchtet Rot transparent

Serie: TA35 Wippe 2Pol

Geräteschutzschalter thermisch und thermisch-magnetisch, Wippenbetätigung, 2-polig

New_Logo Kostenlose Musteranfrage

25 Varianten


Beschreibung

  • Geräteschutzschalter thermisch und thermisch-magnetisch
  • 2-polig
  • Schnappbefestigung
  • Positive Freiauslösung
  • Betätigungsart nach IEC: S-type
  • Verschiedene Wippenfarben
  • Grosser Nennstrombereich

Alleinstellungsmerkmale

  • Magnetischer Auslöser für Kurzschlussschutz
  • Feinabgestufte Nennströme
  • Hohe Konfigurierbarkeit (Wippenfarbe, Beschriftung, Beleuchtung)
  • IP65 mit optionaler Haube

Anwendungen

  • Elektrowerkzeuge
  • Medizin- und Laborgeräte
  • Industrieanwendungen
  • Ausrüstung für das Bauwesen
  • Reinigungsgeräte
  • Kommerzielle und Haushaltsküchenmaschinen
  • Industrielle Stromversorgungen
  • Industrielle Beleuchtungsanlagen

Weitere Ausführungen auf Anfrage

  • Weisse Gehäusefront

Nennspannung AC

IEC: 240 VAC

UL/CSA : 277 VAC

Nennspannung DC

60 VDC

Nennstrombereich AC

0.05 - 20 A / Magnetisch bis 16 A

Bedingtes Ausschaltvermögen Inc

IEC 60934: 0.05...20 A: 2 kA, SC (C1) @ 240 VAC

Schutzgrad

Frontseite IP40 gemäss IEC 60529

Spannungsfestigkeit

50 Hz: > 2.5 kV
Impuls 1.2/50 μs: > 4 kV

Isolationswiderstand

500 VDC > 100 MΩ

Lebensdauer

mechanisch: 50'000 Schaltspiele

AC: 1 x In, cos φ 0.6:
50'000 Schaltspiele

DC: 1 x In, L/R = 2 - 3 ms:
50'000 Schaltspiele

Überlast

IEC: min. 40 Auslösungen
@ 6 x In, cos φ 0.6

UL / CSA: min. 50 Auslösungen
@ 1.5 x In, cos φ 0.75

Umgebungstemperatur

-30 °C bis 60 °C

Lagertemperatur

-40 °C bis 60 °C

Vibrationsfestigkeit

± 0.75 mm @ 10 - 60 Hz
gemäss IEC 60068-2-6, Test Tc
10 G @ 60 - 500 Hz
gemäss IEC 60068-2-6, Test Tc

Stossfestigkeit

30 G / 18 ms
gemäss IEC 60068-2-27, Test Ea

Auslöseart

Thermisch

Mögliche Auslösearten

Thermisch-magnetisch

Betätigungsart

Wippe

Gewicht

32 g - magnetic 56 g

Detaillierte Informationen zu Zulassungen, Normanforderungen, Verwendungshinweisen und Prüfdetails finden Sie in  Details über Zulassungen
SCHURTER Produkte sind grundsätzlich für den Einsatz im industriellen Umfeld ausgelegt. Sie verfügen über Zulassungen unabhängiger Prüfstellen gemäss nationaler und internationaler Normen.
Produkte mit spezifischen Eigenschaften und Anforderungen wie sie etwa im Bereich Automotive nach IATF 16949, der Medizintechnik gemäss ISO 13485 oder in der Luft- und Raumfahrt gefordert werden, können ausschliesslich mit kundenspezifischen, individuellen Vereinbarungen durch SCHURTER angeboten werden.


Zulassungen

Durch das Zulassungszeichen bescheinigen die Prüftstellen die Einhaltung der sicherheitstechnischen Anforderungen, die an elektronische Produkte gestellt werden.


Zulassung Referenztyp: TA35

Zulassungslogo Zertifikat Zulassungsstelle Beschreibung
Prüfzeichen VDE VDE VDE Ausweisnummer: 40019754
Prüfzeichen cURus UL UR Ausweisnummer: E71572
Prüfzeichen ccc CCC CCC Ausweisnummer: 2024010307676639


Produktnormen

Produktnormen, welche referenziert werden

Organisation Design Norm Beschreibung
Prüfzeichen IEC_Certification_Body Ausgelegt gemäss IEC 60934 Geräteschutzschalter
Prüfzeichen UL Ausgelegt gemäss UL 1077 Standard für Zusatzschutzeinrichtungen zur Verwendung in elektrischen Betriebsmitteln
Prüfzeichen CSA_Certification_Body Ausgelegt gemäss CSA C22.2 No. 235 Ergänzende Schutzvorrichtungen
Prüfzeichen ccc Ausgelegt gemäss GB 17701 Geräteschutzschalter


Anwendungsnormen

Anwendungsnormen, in welchen die Produkte entsprechend verwendet werden können

Organisation Design Norm Beschreibung
Prüfzeichen IEC_Certification_Body Geeignet für Anwendungen gemäss IEC/UL 62368-1 Einrichtungen für Audio/Video-, Informations- und Kommunikationstechnik - Teil 1: Sicherheitsanforderungen


Konformitäten

Das Produkt ist konform mit folgenden Richtlinien

Identifikation Details Aussteller Beschreibung
Prüfzeichen CE SCHURTER AG Die CE-Kennzeichnung erklärt, dass das Produkt gemäss der EU-Vordnung 765/2008 den geltenden Anforderungen genügt, die in den Harmonisierungsrechtsvorschriften der Gemeinschaft über ihre Anbringung festgelegt sind.
Prüfzeichen Zulassung_Symbol_UKCA SCHURTER AG Die UKCA-Kennzeichnung erklärt, dass das Produkt gemäss dem Britischen Amendment zur Verordnung (EC) 765/2008 den geltenden Anforderungen genügt.
Umwelt_Sicherheit RoHS_Logo_color_CMYK_tif SCHURTER AG Richtlinie RoHS 2011/65/EU, Ergänzung (EU) 2015/863
Umwelt_Sicherheit China_RoHS_50_non_konform_eps SCHURTER AG Das Gesetz SJ/T 11363-2006 (China RoHS) ist seit dem 1. März 2007 in Kraft. Ähnlich wie bei der EU-Richtlinie RoHS.
Umwelt_Sicherheit REACH SCHURTER AG Am 1. Juni 2007 trat die Verordnung (EG) Nr. 1907/2006 zur Registrierung, Bewertung, Zulassung und Beschränkung chemischer Stoffe 1 (kurz: "REACH") in Kraft.

040192000000008802
LOADING...

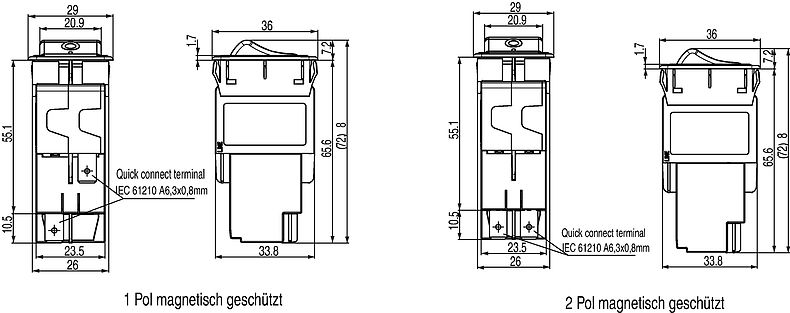

Dimension [mm]

TA35 ohne Schutzhaube

TA35 mit werkseitig montierter transparenter Schutzhaube CZM21, IP65

TA35 mit werkseitig montierter transparenter Schutzhaube und Schutzkragen CZM23, IP65

TA35 mit werkseitig montierter transparenter TA35 mit werkseitig montiertem Schutzkragen CZM24, IP40

TA35 mit werkseitig montierter transparenter antibakterieller Schutzhaube CZM25, IP65

TA35 1- und 2-poliger Geräteschutz


Schaltbilder

1-polig thermisch geschützt, beleuchtet

1) Netz, 2) Last
Codepos AAA = C12, C14, C17, C18, C19
1-polig thermisch geschützt, unbeleuchtet

1) Netz, 2) Last
2-polig thermisch geschützt, beleuchtet

1) Netz, 2) Last
Codepos AAA = C32, C34, C37, C38, C39
2-polig thermisch geschützt, unbeleuchtet

1) Netz, 2) Last
1-polig thermisch und magnetisch geschützt, beleuchtet

1-polig thermisch und magnetisch geschützt, unbeleuchtet

2-polig thermisch und magnetisch geschützt, beleuchtet

2-polig thermisch und magnetisch geschützt, unbeleuchtet


Die aufgeführten Schlüssel / Codepos stehen in der Schlüsseltabelle der Grundfunktion zur Auswahl.


Approbation Nennstrom Nennspannung AC Nennspannung DC
  UL 1077 0.05...20 A 277 V 32/60 V
  CSA C22.2 235 0.05...20 A 277 V 32/60 V
  IEC 60934 0.05...20 A 240 V 32/60 V
ccc GB 17701 0.05...20 A 240 V 60 V

Typischer Innenwiderstand pro Pol

Nennstrom [A] Innenwiderstand [Ω]
0.05 200.000
0.1 70.000
0.5 2.750
1.0 0.720
1.5 0.340
2.0 0.187
2.5 0.115
2.8 0.089
3.0 0.059
4.0 0.059
5.0 0.044
6.0 0.028
7.0 0.0142
8.0 0.0142
10.0 0.0109
12.0 0.0086
13.0 * 0.0072
14.0 * 0.0072
15.0 * 0.0056
16.0 * 0.0056
18.0 * 0.0052
20.0 * 0.0052
* 3-Pol max. 12 A

Zeit-Strom-Kennlinien

Auslösekennlinien thermisch In < 3 A

Zeit in Sekunden
Vielfaches des Nennstromes In


Umgebungstemperatur +23°
Auslösekennlinien thermisch In ≥ 3 ... ≤ 15 A

Zeit in Sekunden
Vielfaches des Nennstromes In


Umgebungstemperatur +23°
Auslösekennlinien thermisch magnetisch flink

Zeit in Sekunden
Vielfaches des Nennstromes In


Umgebungstemperatur +23°
Auslösekennlinien thermisch magnetisch träge

Zeit in Sekunden
Vielfaches des Nennstromes In


Umgebungstemperatur +23°

Einfluss der Umgebungstemperatur

Umgebungstemperatur [°C] Korrekturfaktor
-30 0.76
-20 0.81
0 0.90
+23 1.00
+40 1.03
+50 1.04
+60 1.06


Kurze Variantentabelle TA35 Wippe 2Pol Öffne vollständige Tabelle TA35 Wippe 2Pol

Grundfunktion Wippenfarbe Legende Bestellnummer
Kostenloses Muster

Kostenloses Muster


Gerne stellen wir Muster für Anwendungsprüfung unkompliziert zur Verfügung.
Senden Sie uns dazu Ihre Lieferadresse mit der spezifischen Anfrage zu.

Bestandsabfrage Distributor

Bestandsabfrage Distributor


Der nachfolgende Link verweist auf die Abfrage zum aktuellen Lagebestand bei den verschiedenen Distributoren für die referenzierte Bestellnummer. Damit können Sie die verfügbare Menge prüfen und gegebenfalls gleich eine Bestellung tätigen.
Die Lagerverfügbarkeit bei den Distributoren können Sie auch separat aufrufen und das gewünschte Produkt manuell eingeben.
Lagerbestand Distributor

...


2 Pol, 2 Bimetall, ohne Beleuchtung Weiss Relief 4435.0022 ...
2 Pol, 2 Bimetall, ohne Beleuchtung Weiss schwarz bedruckt 4435.0374 ...
2 Pol, 2 Bimetall, ohne Beleuchtung Schwarz weiss bedruckt 4435.0276 ...
2 Pol, 2 Bimetall, ohne Beleuchtung Weiss Relief 4435.0039 ...
2 Pol, 1 Bimetall, ohne Beleuchtung Weiss Relief 4435.0042 ...
2 Pol, 2 Bimetall, beleuchtet 240 V Grün transparent weiss bedruckt 4435.0265 ...
2 Pol, 1 Bimetall, ohne Beleuchtung Weiss Relief 4435.0046 ...
2 Pol, 1 Bimetall, ohne Beleuchtung Schwarz weiss bedruckt 4435.0067 ...
2 Pol, 2 Bimetall, beleuchtet 240 V Blau transparent weiss bedruckt 4435.0483 ...
2 Pol, 1 Bimetall, ohne Beleuchtung Schwarz weiss bedruckt 4435.0012 ...
2 Pol, 1 Bimetall, ohne Beleuchtung Weiss Relief 4435.0047 ...
2 Pol, 2 Bimetall, ohne Beleuchtung Weiss schwarz bedruckt 4435.0091 ...
2 Pol, 1 Bimetall, beleuchtet 240 V Grün transparent Relief 4435.0187 ...
2 Pol, 2 Bimetall, ohne Beleuchtung Weiss Relief 4435.0195 ...
2 Pol, 2 Bimetall, ohne Beleuchtung, magnetisch T2 Weiss schwarz bedruckt 3-150-705 ...
2 Pol, 2 Bimetall, ohne Beleuchtung, magnetisch F2 Weiss schwarz bedruckt 3-150-706 ...
2 Pol, 2 Bimetall, ohne Beleuchtung Weiss Relief 4435.0304 ...
2 Pol, 2 Bimetall, ohne Beleuchtung Schwarz Relief 4435.0347 ...
2 Pol, 2 Bimetall, ohne Beleuchtung Weiss schwarz bedruckt 4435.0423 ...
2 Pol, 2 Bimetall, ohne Beleuchtung, magnetisch F2 Weiss Relief 3-147-647 ...
2 Pol, 2 Bimetall, beleuchtet, magnetisch F2 Grün transparent Relief 3-150-707 ...
2 Pol, 2 Bimetall, beleuchtet, magnetisch T2 Grün transparent Relief 3-150-708 ...
2 Pol, 1 Bimetall, ohne Beleuchtung Weiss Relief 4435.0002 ...
2 Pol, 2 Bimetall, ohne Beleuchtung Weiss Relief 4435.0013 ...
2 Pol, 2 Bimetall, ohne Beleuchtung Schwarz weiss bedruckt 4435.0321 ...

Verpackungseinheit 10 ST

040192000000008802
LOADING...
Zubehör (1)

[Swipe to the left and right for more options]

TA35 Zubehör

Fronthaube mit Schutzkragen schraubbar, IP65
