Technische Daten
Kostenloses Muster
Gerne stellen wir Muster für Anwendungsprüfung unkompliziert zur Verfügung.
Senden Sie uns dazu Ihre Lieferadresse mit der spezifischen Anfrage zu.
Beschreibung

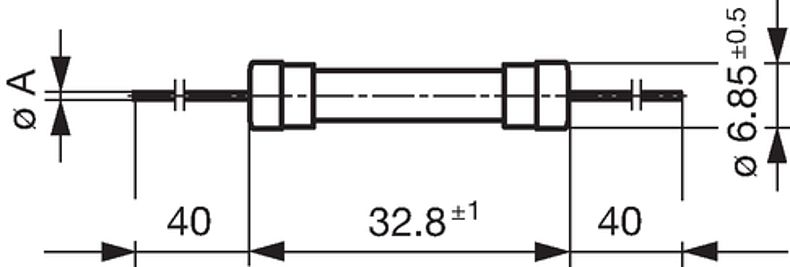

- 6.3 x 32 mm Sicherung für Primärschutz
- Auch als Sicherungseinsatz erhältlich
Alleinstellungsmerkmale
- Hohe Nennspannungen von bis zu 500 VAC / 400 VDC
- Hohes Ausschaltvermögen von bis zu 3500 A
- Geeignet für pulsförmige Dauerströme
- Verwendbar für gewerbliche Kochgeräte nach UL 197
Anwendungen
- 3-Phasen-Anwendungen
- DC-Anwendungen
- Photovoltaik
- Frequenzwandler
- Leistungselektronik
- Gewerbliche Kochgeräte
Applikationsbericht Primärschutz in Geräten mit weiteren Informationen zu erhöhter Pulsfestigkeit und deren Testbedingungen gemäss internationaler Normen siehe Stossspannungsfestigkeit
Nennspannung
500 VAC, 63 - 400 VDC
Nennstrom
1 - 10 A
Ausschaltvermögen
3500 A - 20 kA

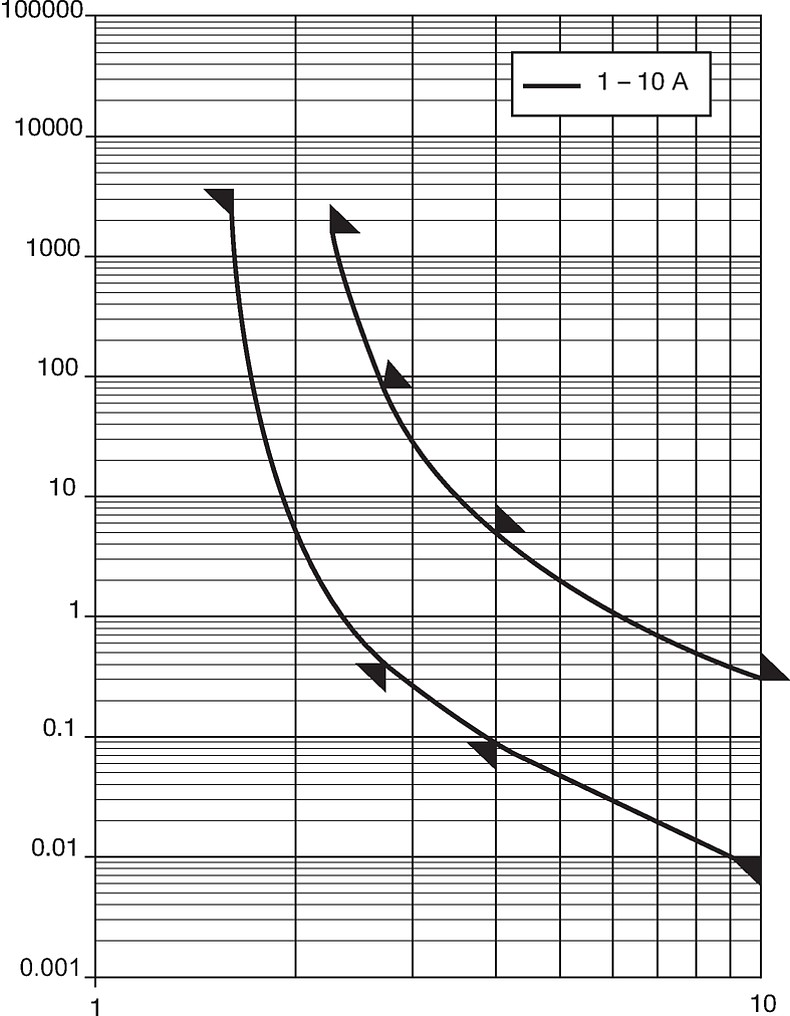

Charakteristik
Träge T
Montage
Löt,THT
Zulässige Umgebungstemp.
-40 °C bis 85 °C
Klimakategorie
40/085/21 gemäss IEC 60068-1
Material: Körper
Keramik
Material: Endkappen
Kupferlegierung, vernickelt
Material: Pigtail
Kupfer, verzinnt
Einzelgewicht
3.54 g
Lagerbedingungen
0 °C bis 60 °C, max. 70% r.F.
Stempelung
, Typ, Nennstrom, Nennspannung, Charakteristik, Ausschaltvermögen, Prüfzeichen
Lötbarkeit
245 °C / 3 sec gemäss IEC 60068-2-58, Test Td
Lötwärmebeständigkeit
260 °C / 10 sec gemäss IEC 60068-2-58, Test Td
Detaillierte Informationen zu Zulassungen, Normanforderungen, Verwendungshinweisen und Prüfdetails finden Sie in
Details über Zulassungen
SCHURTER Produkte sind grundsätzlich für den Einsatz im industriellen Umfeld ausgelegt. Sie verfügen über Zulassungen unabhängiger Prüfstellen gemäss nationaler und internationaler Normen.
Produkte mit spezifischen Eigenschaften und Anforderungen wie sie etwa im Bereich Automotive nach IATF 16949, der Medizintechnik gemäss ISO 13485 oder in der Luft- und Raumfahrt gefordert werden, können ausschliesslich mit kundenspezifischen, individuellen Vereinbarungen durch SCHURTER angeboten werden.
Zulassungen
Durch das Zulassungszeichen bescheinigen die Prüftstellen die Einhaltung der sicherheitstechnischen Anforderungen, die an elektronische Produkte gestellt werden.
Zulassung Referenztyp: SHT 6.3x32 Pigtail
| Zulassungslogo | Zertifikat | Zulassungsstelle | Beschreibung |
|---|---|---|---|
|
UL | UR Ausweisnummer: E41599 |
Produktnormen
Produktnormen, welche referenziert werden
| Organisation | Design | Norm | Beschreibung |
|---|---|---|---|
|
Ausgelegt gemäss | UL 248-14 | Niederspannungssicherungen - Teil 14: Zusatzsicherungen |
|
Ausgelegt gemäss | CSA22.2 No. 248.14 | Niederspannungssicherungen - Teil 14: Zusätzliche Sicherungen |
Anwendungsnormen
Anwendungsnormen, in welchen die Produkte entsprechend verwendet werden können
| Organisation | Design | Norm | Beschreibung |
|---|---|---|---|
|
Geeignet für Anwendungen gemäss | IEC/UL 62368-1 | Einrichtungen für Audio/Video-, Informations- und Kommunikationstechnik - Teil 1: Sicherheitsanforderungen |
Konformitäten
Das Produkt ist konform mit folgenden Richtlinien
| Identifikation | Details | Aussteller | Beschreibung |
|---|---|---|---|
|
SCHURTER AG | Die CE-Kennzeichnung erklärt, dass das Produkt gemäss der EU-Vordnung 765/2008 den geltenden Anforderungen genügt, die in den Harmonisierungsrechtsvorschriften der Gemeinschaft über ihre Anbringung festgelegt sind. | |
|
SCHURTER AG | Die UKCA-Kennzeichnung erklärt, dass das Produkt gemäss dem Britischen Amendment zur Verordnung (EC) 765/2008 den geltenden Anforderungen genügt. | |
|
SCHURTER AG | Richtlinie RoHS 2011/65/EU, Ergänzung (EU) 2015/863 | |
|
SCHURTER AG | Das Gesetz SJ/T 11363-2006 (China RoHS) ist seit dem 1. März 2007 in Kraft. Ähnlich wie bei der EU-Richtlinie RoHS. | |
|
SCHURTER AG | Am 1. Juni 2007 trat die Verordnung (EG) Nr. 1907/2006 zur Registrierung, Bewertung, Zulassung und Beschränkung chemischer Stoffe 1 (kurz: "REACH") in Kraft. |
LOADING...
Kurze Variantentabelle SHT 6.3x32 Pigtail Öffne vollständige Tabelle SHT 6.3x32 Pigtail
| Nennstrom [A] | Nennspannung [VAC] | Nennspannung [VDC] | Bestell-Nummer | Kostenloses Muster |
Bestandsabfrage Distributor Bestandsabfrage Distributor
|
... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 500 | 400 | 8020.5011.PT | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1.25 | 500 | 400 | 8020.5012.PT | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1.6 | 500 | 400 | 8020.5013.PT | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 500 | 400 | 8020.5014.PT | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2.5 | 500 | 400 | 8020.5015.PT | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3.15 | 500 | 400 | 8020.5016.PT | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 500 | 400 | 8020.5017.PT | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 500 | 400 | 8020.5018.PT | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6.3 | 500 | 400 | 8020.5019.PT | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 500 | 400 | 8020.5020.PT | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 500 | 400 | 8020.5021.PT | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
1)␉1500 A @ 500 VAC, cos φ = 0.99 - 1 ␉1500 A @ 250 VAC, cos φ = 0.7 - 0.8 ␉10 kA @ 125 VAC, cos φ = 0.7 - 0.8 ␉1500 A @ 400 VDC ␉20 kA @ 63 VDC 2)␉1500 A @ 500 VAC, cos φ = 0.99 - 1 ␉3500 A @ 250 VAC, cos φ = 0.7 - 0.8 ␉10 kA @ 125 VAC, cos φ = 0.7 - 0.8 ␉1000 A @ 400 VDC ␉20 kA @ 63 VDC 3)␉1500 A @ 500 VAC, cos φ = 0.99 - 1 ␉1500 A @ 250 VAC, cos φ = 0.7 - 0.8 ␉10 kA @ 125 VAC, cos φ = 0.7 - 0.8 ␉1000 A @ 400 VDC ␉20 kA @ 63 VDC |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Verpackungseinheit | Kartonschachtel (100 St.) |
