Serie: PTS

Taster für öffentliche Verkehrsmittel

Phase_Out_Logo
Kostenlose Musteranfrage

Letzte Bestellmöglichkeit: 30.03.2025
Letzter Liefertermin: 30.06.2025

Beschreibung

  • Taster erhältlich in Ausführung Standard oder als kundenspezifische Variante
  • Montage durch Schrauben mit Mutter
  • Vier-adriges Anschlusskabel, optional Flachstecker an Kabel

Merkmale

  • Leuchtring-Gehäuse und Betätiger aus Kunststoff, Abdeckblech aus Aluminium
  • Variable Farbgestaltung der Blende und des Abdeckblechs, kundenspezifische Laserbeschriftung
  • hohe Lebensdauer mit 10 Mio. Betätigungen
    Exzellentes taktiles Tastgefühl
  • Beleuchtung für Schaltzustandserkennung (Abstrahlwinkel 180°)
  • Geringe Einbautiefe mit seitlicher Kabelmontage
  • für den Einsatz in öffentlichen Verkehrsmitteln und Anlagen

Elektrische Kennwerte

Versorgungsspannung

Betriebsdaten LED sind in separater Tabelle aufgeführt

Schaltspannung

min. 5 VDC , max. 137 VDC/  60 / 50 VAC/DC

Schaltstrom

min. 5 mA, max. 250 mA

Nennschaltleistung

17 W

Spannungsfestigkeit

8 kV Luftentladung, 6 kV Kontaktentladung, 500 VAC (VAC 1 min., DIN EN 50155)

Überspannungspuls

± 1,8 kV 1,2/50 µs Surge, ± 2 kV 5/50 µs Burst gemäss DIN EN 50155

Isolationswiderstand

> 100 MΩ

Lebensdauer

> 10 Mio. Betätigungen bei Nennschaltleistung

Mechanische Kennwerte

Betätigungskraft

8 ± 4 N zentrisch, 10 ± 5 N aussermittig

Betätigungsweg

0.8 ± 0.5 mm zentrisch, 1.0 ± 0.5 mm aussermittig

Endanschlagfestigkeit

250 N

Vibrationsfestigkeit

5 h (Kat. 1 Kl. B)

Schockfestigkeit

30/6 g/ms (DIN 60068-2-27) , 3/5 g/ms (3 senkrecht und quer/ 5 längs, DIN 61373)

Anzugsdrehmoment

0,8 - 1.0 Nm

Lebensdauer

> 10 Mio. Betätigungen

Klimatische Kennwerte

Betriebstemperatur

-40 bis +85 °C

IP-Schutzgrad

IP67 Frontseite, , IP65 Rückseite

Sonstige Kennwerte

Befestigungsschrauben

3*M4

Kabelquerschnitt

4*0,5 mm²

Gewicht

ca. 85 g

Material

Leuchtring-Gehäuse

PC

Betätiger

PC / ABS

Blende

PBT

Symbole

PC / ABS

Abdeckblech

Aluminium eloxiert

Dichtring

NBR70

Detaillierte Informationen zu Zulassungen, Normanforderungen, Verwendungshinweisen und Prüfdetails finden Sie in  Details über Zulassungen
SCHURTER Produkte sind grundsätzlich für den Einsatz im industriellen Umfeld ausgelegt. Sie verfügen über Zulassungen unabhängiger Prüfstellen gemäss nationaler und internationaler Normen.
Produkte mit spezifischen Eigenschaften und Anforderungen wie sie etwa im Bereich Automotive nach IATF 16949, der Medizintechnik gemäss ISO 13485 oder in der Luft- und Raumfahrt gefordert werden, können ausschliesslich mit kundenspezifischen, individuellen Vereinbarungen durch SCHURTER angeboten werden.


Anwendungsnormen

Anwendungsnormen, in welchen die Produkte entsprechend verwendet werden können

Organisation Design Norm Beschreibung
Prüfzeichen EU_Fahne Geeignet für Anwendungen gemäss EMV Richtlinie: DIN 55011/55022/50121-3-2/61000-4-3
Prüfzeichen IEC_Certification_Body Geeignet für Anwendungen gemäss IEC/UL 62368-1 Einrichtungen für Audio/Video-, Informations- und Kommunikationstechnik - Teil 1: Sicherheitsanforderungen


Konformitäten

Das Produkt ist konform mit folgenden Richtlinien

Identifikation Details Aussteller Beschreibung
Umwelt_Sicherheit RoHS_Logo_color_CMYK_tif SCHURTER AG Richtlinie RoHS 2011/65/EU, Ergänzung (EU) 2015/863
Umwelt_Sicherheit REACH SCHURTER AG Am 1. Juni 2007 trat die Verordnung (EG) Nr. 1907/2006 zur Registrierung, Bewertung, Zulassung und Beschränkung chemischer Stoffe 1 (kurz: "REACH") in Kraft.

030700170000003501
LOADING...

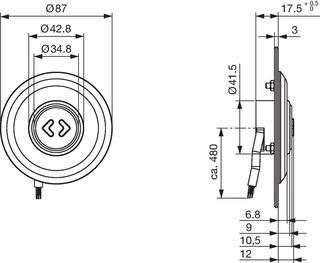

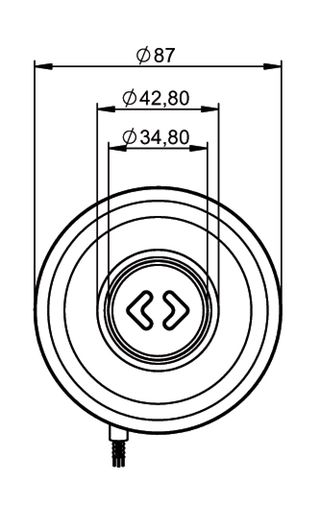

Dimension [mm]

PTS Variante mit Anschlusskabel seitlich
Andere Kabelabgangsformen auf Anfrage
PTS Variante mit Anschlusskabel seitlich

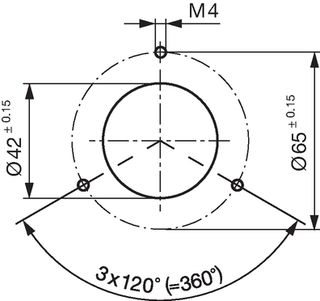

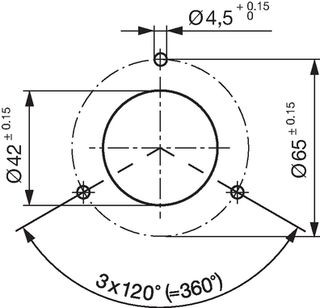

Bohrbilder

Durchgangsbohrung
Bohrbilder

Durchgangsbohrung


Gewindebohrung


Gewindebohrung

Montageanleitungen

Einbau

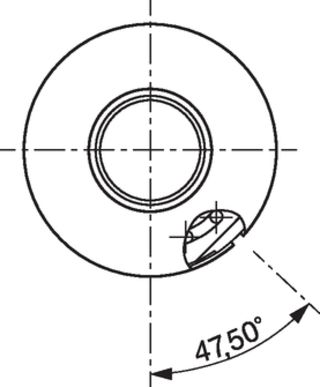

Blende in Aussparung setzen
Einbau

Blende in Aussparung setzen
Blende im Uhrzeigersinn drehen bis diese einrastet
Blende im Uhrzeigersinn drehen bis diese einrastet
Ausbau

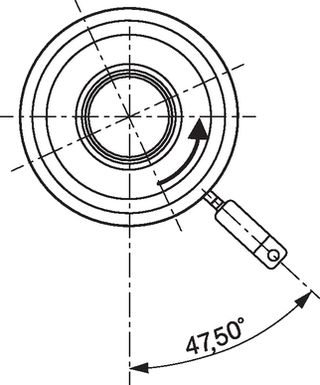

Demontagewerkzeug einschieben
Ausbau

Demontagewerkzeug einschieben

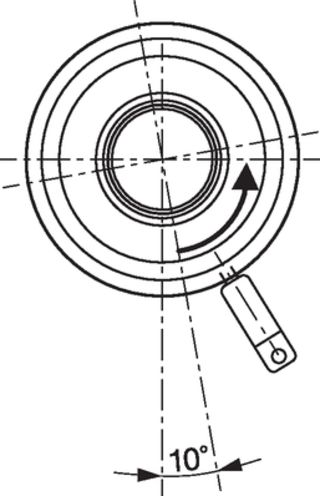

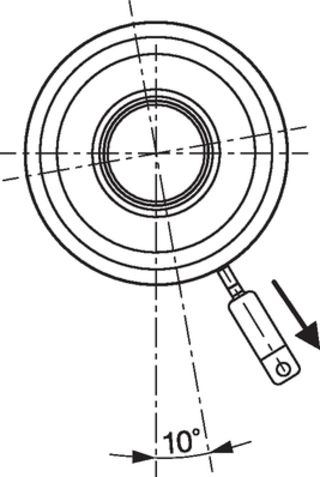

Blende mit Hilfe des Werkzeuges 10° gegen den Uhrzeiger drehen
Blende mit Hilfe des Werkzeuges 10° gegen den Uhrzeiger drehen
Demontagewerkzeug herausziehen
Demontagewerkzeug herausziehen

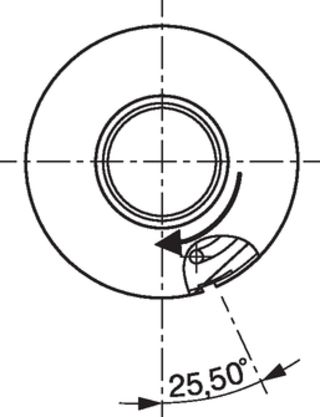

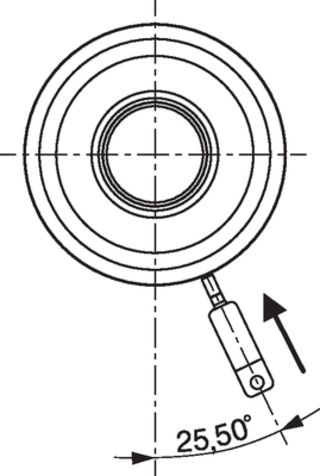

Blende weitere 15° gegen den Uhrzeigersinn drehen und Blende abnehmen
Blende weitere 15° gegen den Uhrzeigersinn drehen und Blende abnehmen

Schaltbilder

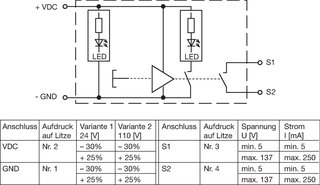

PTS NO

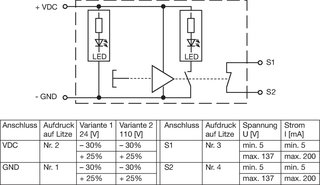

PTS NC

(PTS NC Version auf Anfrage erhältlich)


LED Daten

Betriebsdaten Durchlassstrom typ. Durchlassstrom max.
LED rot 4 mA 6 mA
LED grün 4 mA 6 mA
LED gelb 6 mA 8 mA
Versorgungsspannung 24 oder 110 VDC
