Technische Daten
Kostenloses Muster
Gerne stellen wir Muster für Anwendungsprüfung unkompliziert zur Verfügung.
Senden Sie uns dazu Ihre Lieferadresse mit der spezifischen Anfrage zu.
PSE M16 AE PI Anzeigeelement
Beschreibung
- Die Anzeigeelemente sind erhältlich mit Punktbeleuchtung
- Mit vorhandenen Piezo-Taster-Varianten kombinierbar
- Flachsteckzunge
Alleinstellungsmerkmale
- Vielzahl an Gestaltungsmöglichkeiten betreffend Grösse, Farbe, Material und Anschlüsse
- Hohe Zuverlässigkeit, lange Lebensdauer
Merkmale
- Für den Einsatz in rauer Umgebung im Innen- und Aussenbereich␉(siehe technische Daten)
Elektrische Kennwerte
ESD-Schutzklassse
8 kV Klasse 3B
Versorgungsspannung
Punktbeleuchtung ohne Vorwiderstand
Mechanische Kennwerte
Anzugsdrehmoment
2.5 Nm
IK-Schutzklasse
IK08
Klimatische Kennwerte
Betriebstemperatur
-40 bis 85 °C
Lagertemperatur
-40 bis 85 °C
IP-Schutzgrad
IP67 gemäss IEC 60529, IP69K gemäss DIN 40050-9
Umweltprüfung
+55°C␣/ 93% r.F. gemäss DIN EN 60068-2-30
Salznebelprüfung (nach DIN 50021-SS)
24 h / 48 h / 96 h Einwirkzeit
Material
Gehäuse
Aluminium eloxiert
Dichtring
NBR70
Mutter
Stahl verzinkt
Detaillierte Informationen zu Zulassungen, Normanforderungen, Verwendungshinweisen und Prüfdetails finden Sie in
Details über Zulassungen
SCHURTER Produkte sind grundsätzlich für den Einsatz im industriellen Umfeld ausgelegt. Sie verfügen über Zulassungen unabhängiger Prüfstellen gemäss nationaler und internationaler Normen.
Produkte mit spezifischen Eigenschaften und Anforderungen wie sie etwa im Bereich Automotive nach IATF 16949, der Medizintechnik gemäss ISO 13485 oder in der Luft- und Raumfahrt gefordert werden, können ausschliesslich mit kundenspezifischen, individuellen Vereinbarungen durch SCHURTER angeboten werden.
Anwendungsnormen
Anwendungsnormen, in welchen die Produkte entsprechend verwendet werden können
| Organisation | Design | Norm | Beschreibung |
|---|---|---|---|
|
Geeignet für Anwendungen gemäss | MIL-STD: | 202F Method 107G, 202F Method 204D, 202F Method 213B, 416D Method RS103, 810E Method 501.3, 810E Method 502.3, 810E Method 507.3 |
|
Geeignet für Anwendungen gemäss | VDE Ausweisnummer: | DIN EN 61000-4-2, DIN EN 61000-4-4, DIN EN 61000-4-5 |
|
Geeignet für Anwendungen gemäss | IEC/UL 62368-1 | Einrichtungen für Audio/Video-, Informations- und Kommunikationstechnik - Teil 1: Sicherheitsanforderungen |
Konformitäten
Das Produkt ist konform mit folgenden Richtlinien
| Identifikation | Details | Aussteller | Beschreibung |
|---|---|---|---|
|
SCHURTER AG | Richtlinie RoHS 2011/65/EU, Ergänzung (EU) 2015/863 | |
|
SCHURTER AG | Am 1. Juni 2007 trat die Verordnung (EG) Nr. 1907/2006 zur Registrierung, Bewertung, Zulassung und Beschränkung chemischer Stoffe 1 (kurz: "REACH") in Kraft. |
LOADING...
Schaltbilder
Punktbeleuchtung
| Betriebsdaten | Durchlassstrom max. | Durchlassspannung bei 10 mA | Durchlassspannung max. |
| LED rot | 25 mA | 2.1 VDC | 2.5 VDC |
| LED grün | 25 mA | 2.05 VDC | 2.5 VDC |
| LED gelb | 30 mA | 2.0 VDC | 2.5 VDC |
| Bitte beachten: Punktbeleuchtete Anzeigeelemente werden ohne Vorwiderstand geliefert. | |||

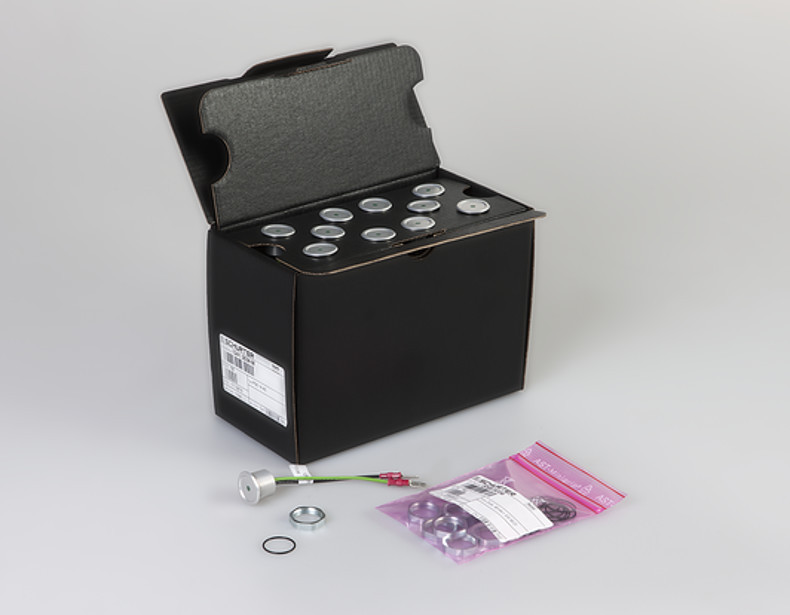

- Anzeigeelemente in ESD sicherer Verpackung
- Muttern und Dichtungsringe in Beutel beigelegt im Karton
Kurze Variantentabelle PSE AE 16 Öffne vollständige Tabelle PSE AE 16
| Einbaudurchmesser [mm] | Klemme |
Bestellnummer
|
Kostenloses Muster |
Bestandsabfrage Distributor Bestandsabfrage Distributor
|
... | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 16 | Flachsteckanschluss | 1241.3033.M | ... | |||||||||||||
| 16 | Flachsteckanschluss | 1241.3034.M | ... | |||||||||||||
| Legende: Typ: PSE AE = Anzeigeelement RU = PI = Punktbeleuchtung RI = Ringbeleuchtung AI = Flächenbeleuchtung Alu = Aluminium ES = Edelstahl F = Fingerführung E = ohne Fingerführung |
||||||||||||||||
| Mutter und O-Ring sind im Lieferumfang enthalten |
||||||||||||||||
| Weitere Einbaudurchmesser, Materialien, Farben, Anschlüsse, Versorgungsspannungen möglich auf Anfrage. Sonderwerkstoffe z.B. Marine Ausführung rostfreier Stahl für den Einsatz in salz-und chlorhaltiger Umgebung auf Anfrage. |
||||||||||||||||
| Verpackungseinheit | 10 ST |
Alternativ: Anderer Durchmesser (1)
