Sicherungshalter offen & Clips

OMH 125

SCHURTER Elektronische Komponenten

Offener Sicherungshalter
schwarz

Serie

OMH 125

Offener Sicherungshalter, Halter für OMF 63, OMF 125 und OMT 125, SMD

3 Varianten

Zulassungen und Konformitäten

Sicherungshalter

Beschreibung

Passend für SMD-Sicherungseinsätze OMF 63/OMF 125/OMT 125
Bestückter Sicherungshalter [bestueckt]

Detailanfrage zu Typ

Details OMH 125

Technische Daten

Zulassungen und Konformitäten

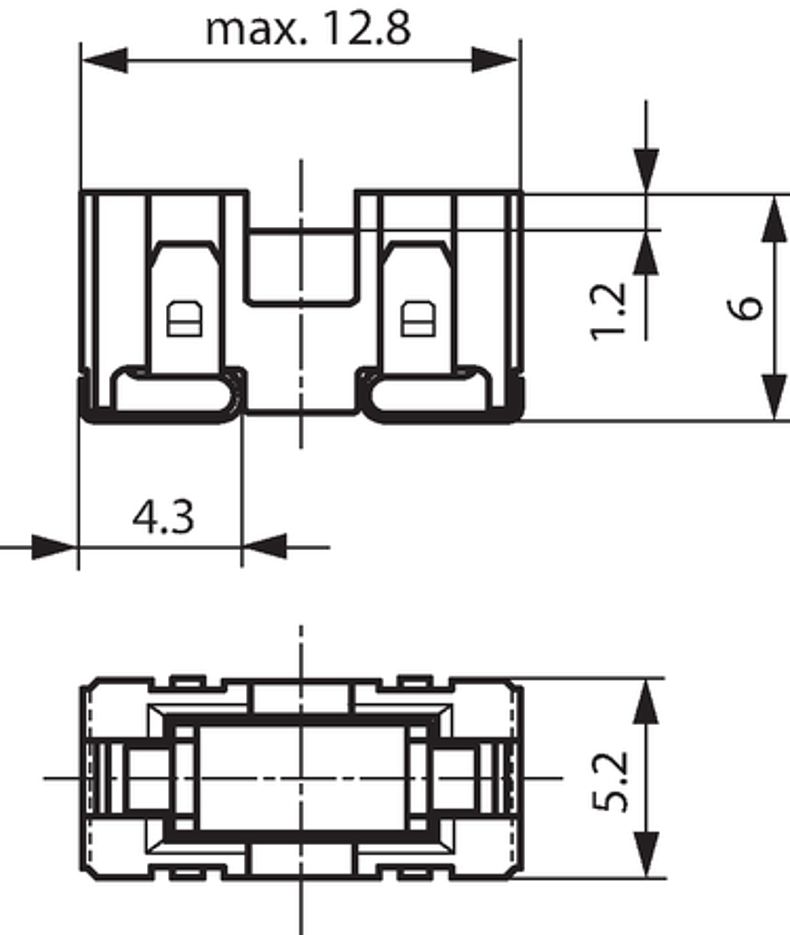

Dimension

Sicherungseinsatz

OMx 63/125 Sicherung

Montage

Leiterplatte

Klemme

Löt SMT

Nennspannung

125 V (UL/CSA)

Nennstrom

5 A (UL/CSA)

Schutzklasse

Geeignet für Geräte der Schutzklasse I oder II gemäss IEC 61140

Zulässige Umgebungstemp.

-40 °C bis 85 °C

Klimakategorie

40/085/21 gemäss IEC 60068-1

Material: Sockel

Thermoplast, schwarz, UL 94V-0

Material: Anschlüsse

Kupferlegierung, verzinnt

Einzelgewicht

3.9 g

Lagerbedingungen

0 °C bis 60 °C, max. 70% r.F.

Stempelung

Schurter , Typ, Nennspannung, Nennstrom, Prüfzeichen

Lötverfahren

Reflow (bleifrei)
Lötprofil

Lötprofil

260 °C gemäss

Kontaktwiderstand

≤ 10 mΩ bei 100 mA gemäss IEC 60127-6

Spannungsfestigkeit

> 3 kV
(50 Hz: 1 min)

Stossspannungsfestigkeit

> 4 kV zwischen spannungsführenden Teilen

Isolationswiderstand

≥ 10 MΩ zwischen spannungsführenden Teilen
(500 VDC: 1 min)

Detaillierte Informationen zu Zulassungen, Normanforderungen, Verwendungshinweisen und Prüfdetails finden Sie in Details über Zulassungen
SCHURTER Produkte sind grundsätzlich für den Einsatz im industriellen Umfeld ausgelegt. Sie verfügen über Zulassungen unabhängiger Prüfstellen gemäss nationaler und internationaler Normen.
Produkte mit spezifischen Eigenschaften und Anforderungen wie sie etwa im Bereich Automotive nach IATF 16949, der Medizintechnik gemäss ISO 13485 oder in der Luft- und Raumfahrt gefordert werden, können ausschliesslich mit kundenspezifischen, individuellen Vereinbarungen durch SCHURTER angeboten werden.

Zulassungen

Durch das Zulassungszeichen bescheinigen die Prüftstellen die Einhaltung der sicherheitstechnischen Anforderungen, die an elektronische Produkte gestellt werden.

Zulassung Referenztyp: OMH 125

Zulassungslogo	Zertifikat	Zulassungsstelle	Beschreibung
	UL Zulassungen	UL	UR Ausweisnummer: E39328

Produktnormen

Produktnormen, welche referenziert werden

Design	Norm	Beschreibung
Ausgelegt gemäss	IEC 60127-6	Geräteschutzsicherungen - Teil 6: G-Sicherungshalter für G-Sicherungseinsätze
Ausgelegt gemäss	UL 4248-1	Industrielle Regeleinrichtungen
Ausgelegt gemäss	CSA C22.2 no. 4248.1	Industrielle Regeleinrichtungen

Anwendungsnormen

Anwendungsnormen, in welchen die Produkte entsprechend verwendet werden können

Organisation	Design	Norm	Beschreibung
	Geeignet für Anwendungen gemäss	IEC/UL 62368-1	Einrichtungen für Audio/Video-, Informations- und Kommunikationstechnik - Teil 1: Sicherheitsanforderungen
	Geeignet für Anwendungen gemäss	IEC 60335-1	Sicherheit elektrischer Geräte für den Hausgebrauch und ähnliche Zwecke. Erfüllt die Anforderungen für Geräte in unbeaufsichtigtem Betrieb. Dies beinhaltet die verschärften Glühdrahtanforderungen nach IEC 60695-2-11 oder -12 & -13.

Konformitäten

Das Produkt ist konform mit folgenden Richtlinien

Details	Aussteller	Beschreibung
CE-Konformitätserklärung	SCHURTER AG	Die CE-Kennzeichnung erklärt, dass das Produkt gemäss der EU-Vordnung 765/2008 den geltenden Anforderungen genügt, die in den Harmonisierungsrechtsvorschriften der Gemeinschaft über ihre Anbringung festgelegt sind.
UKCA-Konformitätserklärung	SCHURTER AG	Die UKCA-Kennzeichnung erklärt, dass das Produkt gemäss dem Britischen Amendment zur Verordnung (EC) 765/2008 den geltenden Anforderungen genügt.
RoHS	SCHURTER AG	Richtlinie RoHS 2011/65/EU, Ergänzung (EU) 2015/863
China RoHS	SCHURTER AG	Das Gesetz SJ/T 11363-2006 (China RoHS) ist seit dem 1. März 2007 in Kraft. Ähnlich wie bei der EU-Richtlinie RoHS.
REACH	SCHURTER AG	Am 1. Juni 2007 trat die Verordnung (EG) Nr. 1907/2006 zur Registrierung, Bewertung, Zulassung und Beschränkung chemischer Stoffe 1 (kurz: "REACH") in Kraft.
White Paper Glühdrahtprüfung	SCHURTER AG	Erfüllt die Anforderungen von IEC 60335-1 für Geräte in unbeaufsichtigtem Betrieb. Dies beinhaltet die verschärften Glühdrahtanforderungen nach IEC 60695-2-11 oder -12 & -13.

Kurze Variantentabelle OMH 125 Öffne vollständige Tabelle OMH 125

Halter	Bestell-Nummer	...


•	0031.7701.23	...
•	0031.7701.11	...
•	0031.7701.22	...

Verpackungseinheit
gem. IEC 60286-3 Typ 2a

.xx = .11	100 St. in ESD-Plastikbeutel
.xx = .22	750 St. in Blistergurt [W: 24mm und P1: 8mm] auf Spule [A: 33cm]
.xx = .23	1500 St. in Blistergurt [W: 24mm und P1: 8mm] auf Spule [A: 38cm]

Variantentabelle OMH 125

Halter	Bestell-Nummer	VE Verpackungseinheit Die Verpackungseinheit entspricht der Anzahl Artikel in einer Standard-Verpackung. Bitte kontaktieren Sie SCHURTER bei allfälligen Unklarheiten: Kontaktformular


•	0031.7701.23	1500
•	0031.7701.11	100
•	0031.7701.22	750

Verpackungseinheit
gem. IEC 60286-3 Typ 2a

.xx = .11	100 St. in ESD-Plastikbeutel
.xx = .22	750 St. in Blistergurt [W: 24mm und P1: 8mm] auf Spule [A: 33cm]
.xx = .23	1500 St. in Blistergurt [W: 24mm und P1: 8mm] auf Spule [A: 38cm]
