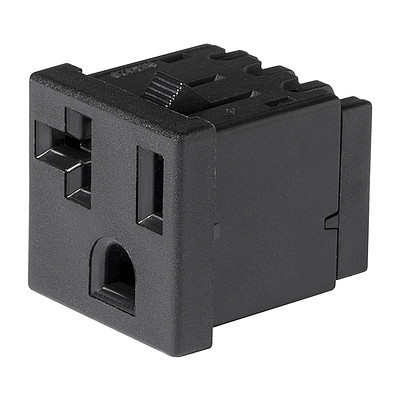

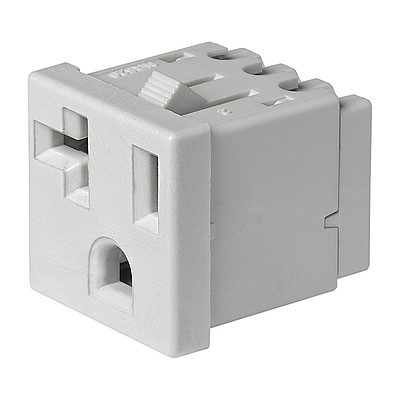

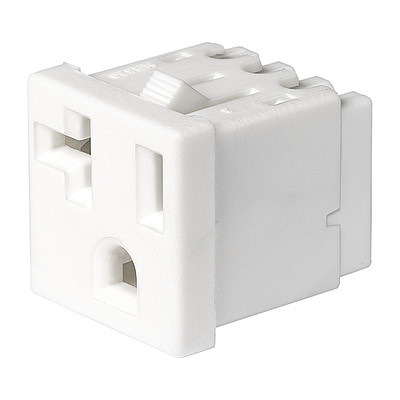

NR520 NEMA Netzsteckdose 5-20R, Schnappmontage, frontseitig, IDC- oder Steckanschluss für Phasen-Anschluss

Serie

NR520

NEMA Netzsteckdose 5-20R, Schnappmontage, frontseitig, IDC- oder Steckanschluss für Phasen-Anschluss

6 Varianten

Gerätestecker (Stecker/Dosen)

NEMA 5-20R
Stecker Logo

Zulassungen und Konformitäten

Beschreibung

Einbau in Platten: Schnapp, frontseitig
Netzsteckdose Schutzklasse I
Steck- oder IDC Phasen-Anschluss

Alleinstellungsmerkmale

IDC-Anschlüsse für effiziente Verdrahtung
Verdrahtungsaufwand wird massgeblich reduziert
IDC Along Draht Ausrichtung
Ideal für PDU-Anwendungen

Merkmale

Schutzabdeckung kann als Verdrahtungshilfe eingesetzt werden
Phase erhältlich als Steckanschluss für die IDC-Along Ausrichtung
Geeignet für den Einsatz in Geräten nach IEC/UL 62368-1

Detailanfrage zu Typ

Details NR520

Technische Daten

Zulassungen und Konformitäten

Dimension

Nenndaten UL/CSA

Nenndaten UL

Die elektrischen Nenndaten beschreiben die zugelassenen Betriebswerte für den Betriebszustand für Nennstrom und Nennspannung unter genannten Umgebungsbedingungen.
Allgemeine Angaben zu elektrischen Kennwerten von Sicherungen
Nenndaten IEC, UL/CSA Allgemeine Angaben zum Nennstom und zur Nennspannung bei EMV-Produkten
Nennspannung Nennstrom Die Werte sind unterschiedlich je nach Zulassungsstelle und sind daher in den entsprechend Zulassungsausweisen für die jeweiligen Produktfamilien entsprechend referenziert. Angaben dazu werden in den Datenblättern aufgeführt.
Suche nach Approbationsangaben für unterschiedlichen Familien
Zulassungen

20 A / 125 VAC; 60 Hz

Spannungsfestigkeit

Angabe zur höchstens zulässigen Spannung, damit es nicht aufgrund einer Isolationsschädigung zu einem Spannungsdurchschlag kommt.
Spannungsfestigkeit

> 2 kVAC zwischen L-N
> 2 kVAC zwischen L/N-PE
(1 min/60 Hz)

Zulässige Betriebstemperatur

-25 °C bis 150 °C

IP-Schutzgrad

Der IP Code besteht aus einer zweistelligen Ziffernkombination, die den jeweiligen Schutzgrad angibt.
Dabei spezifiziert die erste Ziffer die Schutzklasse für Berührungs- und Fremdkörperschutz, die zweite Ziffer den Wasser- und Feuchtigkeitsschutz. Details zum IP-Schutzgrad entnehmen Sie bitte aus den Allgemeinen Produktinformationen
IP-Schutzgrad

Frontseite IP20 gemäss IEC 60529

Berührungsschutz

IP-Schutzgrad

Geeignet für Geräte der Schutzklasse I gemäss IEC 61140

Klemme

Anschlüsse

Anschlüsse gemäss neuem IEC Standard.
Detailliertere Variantenangaben sind im Datenblatt oder in Allgmeinen Technischen Informationen ersichtlich.
Klemme

Steck / Draht 12 AWG

Plattendicke S

Details siehe Zeichnung
Schnapper

Schnapp 0.8 mm bis 2 mm

Material: Gehäuse

Thermoplast, schwarz / grau / weiss, UL 94V-0

Detaillierte Informationen zu Zulassungen, Normanforderungen, Verwendungshinweisen und Prüfdetails finden Sie in Details über Zulassungen
SCHURTER Produkte sind grundsätzlich für den Einsatz im industriellen Umfeld ausgelegt. Sie verfügen über Zulassungen unabhängiger Prüfstellen gemäss nationaler und internationaler Normen.
Produkte mit spezifischen Eigenschaften und Anforderungen wie sie etwa im Bereich Automotive nach IATF 16949, der Medizintechnik gemäss ISO 13485 oder in der Luft- und Raumfahrt gefordert werden, können ausschliesslich mit kundenspezifischen, individuellen Vereinbarungen durch SCHURTER angeboten werden.

Zulassungen

Durch das Zulassungszeichen bescheinigen die Prüftstellen die Einhaltung der sicherheitstechnischen Anforderungen, die an elektronische Produkte gestellt werden.

Zulassung Referenztyp: NR520

Zulassungslogo	Zertifikat	Zulassungsstelle	Beschreibung
	UL Zulassungen	UL	UR Ausweisnummer: E502078

Produktnormen

Produktnormen, welche referenziert werden

Organisation	Design	Norm	Beschreibung
	Ausgelegt gemäss	UL 498	Norm für Befestigungsstecker und Steckdosen
	Ausgelegt gemäss	CSA C22.2 no. 42	Allgemeine Anwendung, Befestigungsstecker und ähnliche Verdrahtungsanschlüsse

Anwendungsnormen

Anwendungsnormen, in welchen die Produkte entsprechend verwendet werden können

Organisation	Design	Norm	Beschreibung
	Geeignet für Anwendungen gemäss	IEC/UL 62368-1	Einrichtungen für Audio/Video-, Informations- und Kommunikationstechnik - Teil 1: Sicherheitsanforderungen

Konformitäten

Das Produkt ist konform mit folgenden Richtlinien

Details	Aussteller	Beschreibung
CE-Konformitätserklärung	SCHURTER AG	Die CE-Kennzeichnung erklärt, dass das Produkt gemäss der EU-Vordnung 765/2008 den geltenden Anforderungen genügt, die in den Harmonisierungsrechtsvorschriften der Gemeinschaft über ihre Anbringung festgelegt sind.
UKCA-Konformitätserklärung	SCHURTER AG	Die UKCA-Kennzeichnung erklärt, dass das Produkt gemäss dem Britischen Amendment zur Verordnung (EC) 765/2008 den geltenden Anforderungen genügt.
RoHS	SCHURTER AG	Richtlinie RoHS 2011/65/EU, Ergänzung (EU) 2015/863
China RoHS	SCHURTER AG	Das Gesetz SJ/T 11363-2006 (China RoHS) ist seit dem 1. März 2007 in Kraft. Ähnlich wie bei der EU-Richtlinie RoHS.
REACH	SCHURTER AG	Am 1. Juni 2007 trat die Verordnung (EG) Nr. 1907/2006 zur Registrierung, Bewertung, Zulassung und Beschränkung chemischer Stoffe 1 (kurz: "REACH") in Kraft.

Kurze Variantentabelle NR520 Öffne vollständige Tabelle NR520

Anordnung 1)	Schutzklasse	Plattenmontage	Bestell-Nummer	...

along	I	Schnapp	3-146-730	...
along	I	Schnapp	3-147-610	...
along	I	Schnapp	3-147-622	...
along	I	Schnapp	3-141-528	...
along	I	Schnapp	3-147-609	...
along	I	Schnapp	3-149-680	...
1) Die Anordnung beschreibt, ob die Leitungen längs (along) oder quer (cross) zur Steckerstift-Achse verlaufen.

Verpackungseinheit

120 ST

Variantentabelle NR520

Anordnung 1)	Schutzklasse	Plattenmontage	Plattendicke s [mm]	Klemme	Farbe	Bestell-Nummer	VE Verpackungseinheit Die Verpackungseinheit entspricht der Anzahl Artikel in einer Standard-Verpackung. Bitte kontaktieren Sie SCHURTER bei allfälligen Unklarheiten: Kontaktformular

along	I	Schnapp	0.8 - 2	IDC-Anschlüsse	schwarz	3-146-730	100
along	I	Schnapp	0.8 - 2	IDC-Anschlüsse	weiss	3-147-610	120
along	I	Schnapp	0.8 - 2	IDC-Anschlüsse	grau	3-147-622	120
along	I	Schnapp	0.8 - 2	Phasen Steckanschluss 6.3 x 0.8 mm	schwarz	3-141-528	100
along	I	Schnapp	0.8 - 2	Phasen Steckanschluss 6.3 x 0.8 mm	weiss	3-147-609	120
along	I	Schnapp	0.8 - 2	Phasen Steckanschluss 6.3 x 0.8 mm	grau	3-149-680	120
1) Die Anordnung beschreibt, ob die Leitungen längs (along) oder quer (cross) zur Steckerstift-Achse verlaufen.

Verpackungseinheit

120 ST

Referenzen / Dokumente

06.04.2025

Transformation_Date:	2025-04-07 01:47:29
Export_Path:	/Datasheets_PrGrp_Workflow/DS_PrGrp_WF_GST/DS_PrGrp_WF_GST_PG07_Export/2025_04_06/19_02_48_184_553735/
Export_Lang:	de
SGE_Name:	Geräteverbindungen
PG_Name:	Gerätestecker/-dosen
Typ_Name:	NR520
Typ_AliasNames:	:nr520:
Typ_ID:	118809
Typ_Hierarchie:	020070140000002064
Typ_EPIM_Order:	60
Typ_Titel:	NEMA Netzsteckdose 5-20R, Schnappmontage, frontseitig, IDC- oder Steckanschluss für Phasen-Anschluss
PublPrgr_Name:	Gerätestecker/-Dosen
PublPrgr_Shortcut:	PG07
Variant table:	Variantentabelle V81 (53109)

SCHURTER Elektronische Komponenten

NR520

Beschreibung NR520

Beschreibung

Alleinstellungsmerkmale

Merkmale

Details NR520

Zulassungen

Produktnormen

Anwendungsnormen

Konformitäten

Abmessungen [mm]

Montageanleitungen

Kurze Variantentabelle NR520 Öffne vollständige Tabelle NR520

Referenzen / Dokumente



	Alles IDC-Anschlüsse (L/N/PE)



	IDC-Along Ausrichtung
