Printmount-Taster
rot
Beschreibung
- Taster in unterschiedlichen Höhen realisierbar
- Hochwertige Gold- und Silberkontakte
- Lötanschlüsse
Alleinstellungsmerkmale
- Sichere taktile Eingaberückmeldung
- Einfache Montage
- Sehr lange Lebensdauer
Elektrische Kennwerte
Kontaktmaterial Silber
Schaltspannung
max. 48 VDC
Schaltstrom
max. 125 mA
Nennschaltleistung
2.4 W
Lebensdauer
> 1 Mio. Betätigungen bei Nennschaltleistung
Durchgangswiderstand
< 50 mΩ
< 50 mΩ nach Lebensdauer
Isolationswiderstand
> 100 MΩ
Prellzeit
typ. 0.1 ms
Kontaktmaterial Gold
Schaltspannung
max. 24 VDC
Schaltstrom
max. 50 mA
Nennschaltleistung
0.48 W
Lebensdauer
> 1 Mio. Betätigungen bei Nennschaltleistung
Durchgangswiderstand
< 50 mΩ
< 50 mΩ nach Lebensdauer
Isolationswiderstand
> 100 MΩ
Prellzeit
typ. 0.1 ms
Mechanische Kennwerte
Betätigungskraft
2.5 ± 0.5 N
Betätigungsweg
0.45 ± 0.1 mm
Endanschlagfestigkeit
> 50 N
Lebensdauer
> 1 Mio. Betätigungen
Klimatische Kennwerte
Betriebstemperatur
-25 °C bis 85 °C
Lagertemperatur
-25 °C bis 85 °C
IP-Schutzgrad
IP40
Sonstige Kennwerte
Kontaktmaterial
Ag / Au
Kennwerte Löten
Lötbarkeit
235 °C / 2 sec (IEC 60068-2-20 Test Ta Methode 1)
Lötwärmebeständigkeit
260 °C / 5 sec (IEC 60068-2-20 Test Tb Methode 1A)
Material
Dichtmembrane IP67
VMQ
Kontaktmaterial Gold
CuZn37 3 μm Ni 2 μm Au
Kontaktmaterial Silber
CuZn37 2,5 µm Ag passiviert
Sockel
Thermoplast (PA 66)
Betätiger
Thermoplast (PC)
Verlängerungskappe
Thermoplast (PC)
Detaillierte Informationen zu Zulassungen, Normanforderungen, Verwendungshinweisen und Prüfdetails finden Sie in
Details über Zulassungen
SCHURTER Produkte sind grundsätzlich für den Einsatz im industriellen Umfeld ausgelegt. Sie verfügen über Zulassungen unabhängiger Prüfstellen gemäss nationaler und internationaler Normen.
Produkte mit spezifischen Eigenschaften und Anforderungen wie sie etwa im Bereich Automotive nach IATF 16949, der Medizintechnik gemäss ISO 13485 oder in der Luft- und Raumfahrt gefordert werden, können ausschliesslich mit kundenspezifischen, individuellen Vereinbarungen durch SCHURTER angeboten werden.
Anwendungsnormen
Anwendungsnormen, in welchen die Produkte entsprechend verwendet werden können
| Organisation | Design | Norm | Beschreibung |
|---|---|---|---|
|
Geeignet für Anwendungen gemäss | IEC/UL 62368-1 | Einrichtungen für Audio/Video-, Informations- und Kommunikationstechnik - Teil 1: Sicherheitsanforderungen |
Konformitäten
Das Produkt ist konform mit folgenden Richtlinien
| Identifikation | Details | Aussteller | Beschreibung |
|---|---|---|---|
|
SCHURTER AG | Richtlinie RoHS 2011/65/EU, Ergänzung (EU) 2015/863 | |
|
SCHURTER AG | Das Gesetz SJ/T 11363-2006 (China RoHS) ist seit dem 1. März 2007 in Kraft. Ähnlich wie bei der EU-Richtlinie RoHS. | |
|
SCHURTER AG | Am 1. Juni 2007 trat die Verordnung (EG) Nr. 1907/2006 zur Registrierung, Bewertung, Zulassung und Beschränkung chemischer Stoffe 1 (kurz: "REACH") in Kraft. |
LOADING...

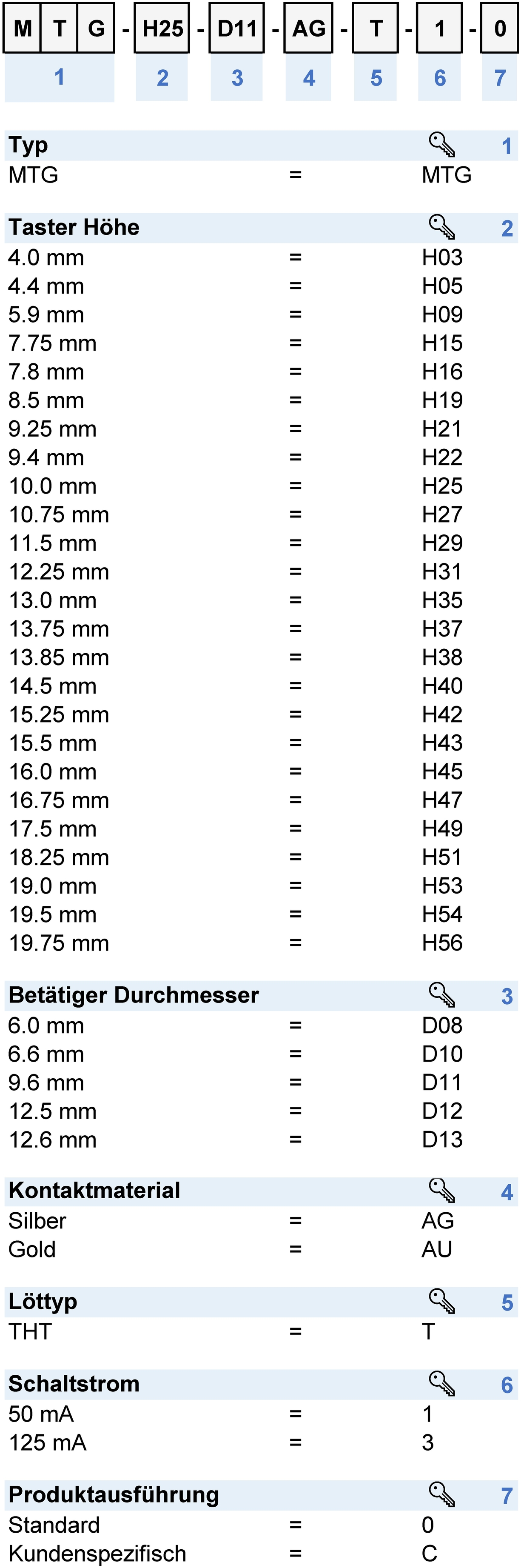

Kurze Variantentabelle MTG Öffne vollständige Tabelle MTG
| Kontakte | Ausführung | Gesamthöhe / Farbe |
Bestellnummer
|
Kostenloses Muster |
Bestandsabfrage Distributor Bestandsabfrage Distributor
|
... | |
|---|---|---|---|---|---|---|---|
| Au | Langer Betätiger | - | 1241.1022 | - | ... | ||
| Au | Höhenvariabel | 10.75 mm / blau | 1241.1032.4 | - | ... | ||
| Ag | Kurzer Betätiger | - | 1241.1052 | - | ... | ||
| Ag | Langer Betätiger | - | 1241.1072 | - | ... | ||
| Ag | Höhenvariabel | 8.50 mm / gelb | 1241.1082.1 | - | ... | ||
| Ag | Höhenvariabel | - | 1241.1082.11 | - | ... | ||
| Ag | Höhenvariabel | 9.25 mm / orange | 1241.1082.2 | - | ... | ||
| Ag | Höhenvariabel | 10.00 mm / rot | 1241.1082.3 | - | ... | ||
| Ag | Höhenvariabel | 10.75 mm / blau | 1241.1082.4 | - | ... | ||
| Ag | Höhenvariabel | - | 1241.1082.41 | - | ... | ||
| Ag | Höhenvariabel | 11.50 mm / grün | 1241.1082.5 | - | ... | ||
| Ag | Höhenvariabel | 13.75 mm / weiss | 1241.1082.8 | - | ... | ||
| ¹⁾ ab 14.50 mm werden die Höhen mit einer zusätzlichen (zweiten) Verlängerungskappe in schwarzer Farbe realisiert |
|||||||
| Verpackungseinheit | 100 ST |
