Technische Daten
Kostenloses Muster
Gerne stellen wir Muster für Anwendungsprüfung unkompliziert zur Verfügung.
Senden Sie uns dazu Ihre Lieferadresse mit der spezifischen Anfrage zu.
Seitenbeleuchtung: blau
Gehäusefarbe: rot (unbeleuchtet)
Gehäusefarbe: grün (unbeleuchtet)
Beschreibung
- Aktiver elektronischer Schalter (LA) / Taster (MO) ohne bewegliche Teile
- Auslösen des Schaltmechanismus durch leichten Druck auf die Schaltoberfläche
- Multicolor Beleuchtung - bitte beachten Sie die angegebenen max. Ströme - gegebenenfalls Vorwiderstand verwenden
- Unbeleuchtete Varianten in verschiedenen Farben
Alleinstellungsmerkmale
- Kleine Einbautiefe
- Variable Eingangsspannung
- Trendiges Design
Elektrische Kennwerte
Schaltfunktion
Taster (MO) oder Schalter (LA)
Schaltspannung
max. 60 VDC
Schaltstrom
max. 100 mA
Schaltleistung
1 W
Schaltwiderstand offen
> 10 MΩ
Schaltwiderstand geschlossen
< 20 Ω
Versorgungsspannung
5 - 28 VDC
Verpolungsschutz
ja
Kurzschlussschutz
ja
Lebensdauer
>20 Mio. Betätigungen
Mechanische Kennwerte
Betätigungskraft
1 - 3 N
IK-Schutzklasse
IK06
Einbautiefe
8 mm
Anzugsdrehmoment Kunstoffmutter
2.5 Nm
Klimatische Kennwerte
Betriebstemperatur
-40 bis 85 °C
Lagertemperatur
-40 bis 85 °C
IP-Schutzgrad Frontseite
IP67 gemäss IEC 60529
IP6K9K mit Dichtring *
* Dichtring
MSS 19 Bestellnummer: 3-144-066 | MSS 22 Bestellnummer: 3-144-067 | MSS 30 Bestellnummer: 3-144-068
Salznebelprüfung (nach IEC 60068-2-11)
96 h Einwirkzeit
Material
Gehäuse
PMMA
Betätiger
Edelstahl
Leuchtring
PMMA
Rückseitige Abdeckung
PC
Befestigungsmutter
PBT GF30
Detaillierte Informationen zu Zulassungen, Normanforderungen, Verwendungshinweisen und Prüfdetails finden Sie in
Details über Zulassungen
SCHURTER Produkte sind grundsätzlich für den Einsatz im industriellen Umfeld ausgelegt. Sie verfügen über Zulassungen unabhängiger Prüfstellen gemäss nationaler und internationaler Normen.
Produkte mit spezifischen Eigenschaften und Anforderungen wie sie etwa im Bereich Automotive nach IATF 16949, der Medizintechnik gemäss ISO 13485 oder in der Luft- und Raumfahrt gefordert werden, können ausschliesslich mit kundenspezifischen, individuellen Vereinbarungen durch SCHURTER angeboten werden.
Konformitäten
Das Produkt ist konform mit folgenden Richtlinien
| Identifikation | Details | Aussteller | Beschreibung |
|---|---|---|---|
|
SCHURTER AG | Die CE-Kennzeichnung erklärt, dass das Produkt gemäss der EU-Vordnung 765/2008 den geltenden Anforderungen genügt, die in den Harmonisierungsrechtsvorschriften der Gemeinschaft über ihre Anbringung festgelegt sind. | |
|
SCHURTER AG | Die UKCA-Kennzeichnung erklärt, dass das Produkt gemäss dem Britischen Amendment zur Verordnung (EC) 765/2008 den geltenden Anforderungen genügt. | |
|
SCHURTER AG | Richtlinie RoHS 2011/65/EU, Ergänzung (EU) 2015/863 | |
|
SCHURTER AG | Am 1. Juni 2007 trat die Verordnung (EG) Nr. 1907/2006 zur Registrierung, Bewertung, Zulassung und Beschränkung chemischer Stoffe 1 (kurz: "REACH") in Kraft. |
LOADING...

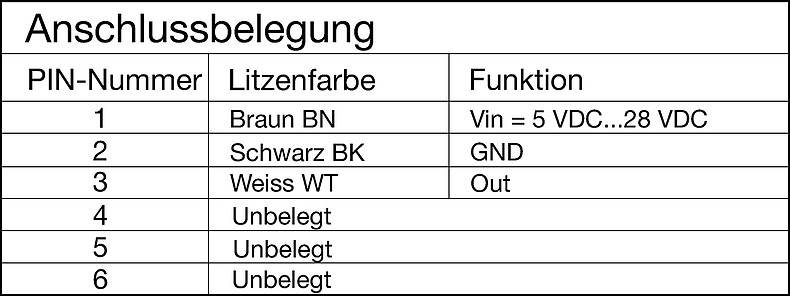

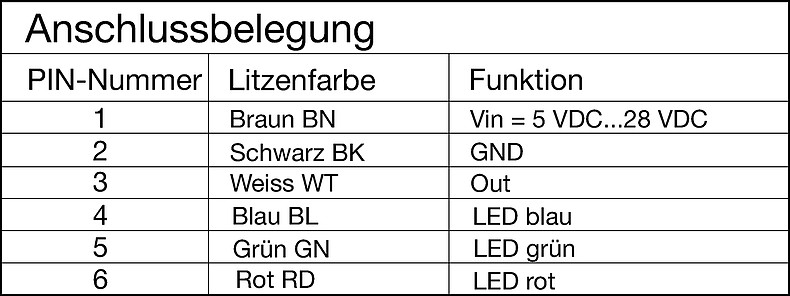

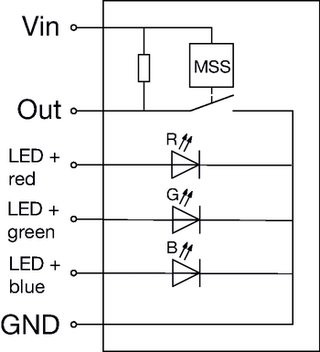

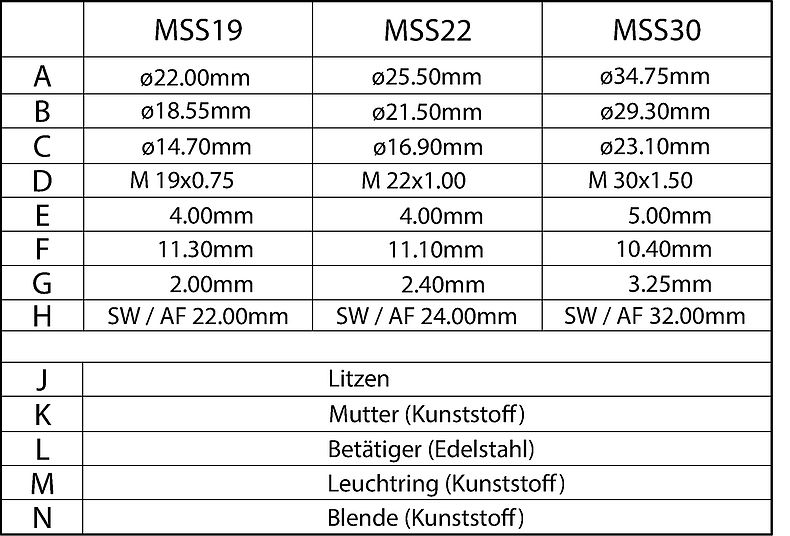

Schaltbilder

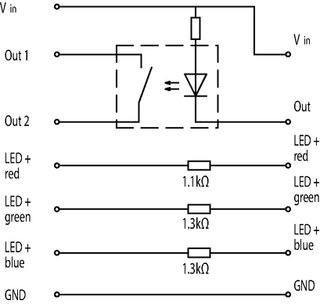

| Adapterkabel für potentialfreie Schaltausgänge und Vorwiderstände für die LED-Beleuchtung sind auf Anfrage erhältlich |
| Betriebsdaten | Durchlassspannung min. | Durchlassspannung max. |
| LED rot | 1.7 V | 2.4 V |
| LED grün | 2.6 V | 3.2 V |
| LED blau | 2.6 V | 3.2 V |
| Max. Strom | ||
| Durchlassstrom (bei +25°C) 1) | 50 mA | |
| Durchlassstrom (bei +85°C) 1) | 10 mA | |
| Ruhestrom | 1mA | |
| 1) Linearer Durchlassstrom Derating-Kurve | ||
| Vorwiderstand muss hinzugefügt werden. | ||
Kurze Variantentabelle MSS Öffne vollständige Tabelle MSS
| Durchmesser [mm] | Nennstrom [A] | Beleuchtungsart |
Bestellnummer
|
Kostenloses Muster |
Bestandsabfrage Distributor Bestandsabfrage Distributor
|
... | |
|---|---|---|---|---|---|---|---|
| 19 | 100 mA | Ohne | 3-126-741 | ... | |||
| 19 | 100 mA | Seitliche Beleuchtung | 3-126-723 | ... | |||
| 19 | 100 mA | Ohne | 3-126-736 | ... | |||
| 19 | 100 mA | Ohne | 3-126-737 | ... | |||
| 19 | 100 mA | Ohne | 3-126-738 | ... | |||
| 19 | 100 mA | Ohne | 3-126-740 | ... | |||
| 19 | 100 mA | Ohne | 3-126-734 | ... | |||
| 19 | 100 mA | Ohne | 3-126-735 | ... | |||
| 19 | 100 mA | Ohne | 3-126-739 | ... | |||
| 19 | 100 mA | Ohne | 3-126-733 | ... | |||
| 19 | 100 mA | Seitliche Beleuchtung | 3-126-722 | ... | |||
| 19 | 100 mA | Ohne | 3-126-728 | ... | |||
| 19 | 100 mA | Ohne | 3-126-729 | ... | |||
| 19 | 100 mA | Ohne | 3-126-730 | ... | |||
| 19 | 100 mA | Ohne | 3-126-732 | ... | |||
| 19 | 100 mA | Ohne | 3-126-726 | ... | |||
| 19 | 100 mA | Ohne | 3-126-727 | ... | |||
| 19 | 100 mA | Ohne | 3-126-731 | ... | |||
| 22 | 100 mA | Ohne | 3-126-777 | ... | |||
| 22 | 100 mA | Seitliche Beleuchtung | 3-126-759 | ... | |||
| 22 | 100 mA | Ohne | 3-126-772 | ... | |||
| 22 | 100 mA | Ohne | 3-126-773 | ... | |||
| 22 | 100 mA | Ohne | 3-126-774 | ... | |||
| 22 | 100 mA | Ohne | 3-126-776 | ... | |||
| 22 | 100 mA | Ohne | 3-126-770 | ... | |||
| 22 | 100 mA | Ohne | 3-126-771 | ... | |||
| 22 | 100 mA | Ohne | 3-126-775 | ... | |||
| 22 | 100 mA | Ohne | 3-126-769 | ... | |||
| 22 | 100 mA | Seitliche Beleuchtung | 3-126-758 | ... | |||
| 22 | 100 mA | Ohne | 3-126-764 | ... | |||
| 22 | 100 mA | Ohne | 3-126-765 | ... | |||
| 22 | 100 mA | Ohne | 3-126-766 | ... | |||
| 22 | 100 mA | Ohne | 3-126-768 | ... | |||
| 22 | 100 mA | Ohne | 3-126-762 | ... | |||
| 22 | 100 mA | Ohne | 3-126-763 | ... | |||
| 22 | 100 mA | Ohne | 3-126-767 | ... | |||
| 30 | 100 mA | Ohne | 3-126-812 | ... | |||
| 30 | 100 mA | Seitliche Beleuchtung | 3-126-794 | ... | |||
| 30 | 100 mA | Ohne | 3-126-807 | ... | |||
| 30 | 100 mA | Ohne | 3-126-808 | ... | |||
| 30 | 100 mA | Ohne | 3-126-809 | ... | |||
| 30 | 100 mA | Ohne | 3-126-811 | ... | |||
| 30 | 100 mA | Ohne | 3-126-805 | ... | |||
| 30 | 100 mA | Ohne | 3-126-806 | ... | |||
| 30 | 100 mA | Ohne | 3-126-810 | ... | |||
| 30 | 100 mA | Ohne | 3-126-804 | ... | |||
| 30 | 100 mA | Seitliche Beleuchtung | 3-126-793 | ... | |||
| 30 | 100 mA | Ohne | 3-126-799 | ... | |||
| 30 | 100 mA | Ohne | 3-126-800 | ... | |||
| 30 | 100 mA | Ohne | 3-126-801 | ... | |||
| 30 | 100 mA | Ohne | 3-126-803 | ... | |||
| 30 | 100 mA | Ohne | 3-126-797 | ... | |||
| 30 | 100 mA | Ohne | 3-126-798 | ... | |||
| 30 | 100 mA | Ohne | 3-126-802 | ... |
| Verpackungseinheit | 10 ST |
Zubehör (1)
26.09.2024
