Metalltaster
Punktbeleuchtung
rot / grün
Metalltaster
beschriftet
Metalltaster
Punktbeleuchtung
blau
Metalltaster
grün lackiert
Metalltaster
Punktbeleuchtung
grün
Metalltaster
Punktbeleuchtung
rot
Metalltaster
Punktbeleuchtung
gelb
Metalltaster
Betätiger rot lackiert
Beschreibung
- Taster erhältlich in Ausführung Standard, mit Punktbeleuchtung, Laserbeschriftung, lackiert mit verschiedenen Farben
- Montage durch Befestigung mit Mutter
- Anschluss-Stifte, Stifte mit Löthilfe oder Schraubanschluss-Klemme
Merkmale
- Gehäuse aus Zinkdruckguss mit Vernickelung und zwei Materialtypen für den Betätiger: Zinkdruckguss mit Vernickelung oder Edelstahl
- Vielzahl an Gestaltungsmöglichkeiten betreffend Material, Farben, Beschriftung, Farbe der Beleuchtung
- Schaltspannung max. 48 VDC, Schaltstrom max. 125 mA
- Variante Zinkdruckguss für Gehäuse und Betätiger
Einsatz im Innenbereich, ohne Beleuchtung, ohne Beschriftung - Edelstahl für Betätiger
Optional Punktbeleuchtung und Laserbeschriftung mit Standard- oder kundenspezifischen Symbolen - Edelstahl für Gehäuse und Betätiger
für den Einsatz in rauer Umgebung im Aussenbereich (siehe technische Daten) - Variante Lackiert
Farbanpassungen an das Kundengehäuse durch Lackierung möglich, standardmässig: Signalfarben rot, grün, gelb, optional: Gehäuse- oder Betätiger-Lackierung nach Farbvorgaben
(MOQ 1'000 Stk.)
Elektrische Kennwerte
Schaltfunktion
Schliesser
Versorgungsspannung
Betriebsdaten LED sind in separater Tabelle aufgeführt
Kontaktmaterial Silber
Schaltspannung
min. 4 VDC , max. 48 VDC
Schaltstrom
max. 125 mA
Nennschaltleistung
1.2 W
Lebensdauer
1 Mio. Betätigungen bei Nennschaltleistung
Durchgangswiderstand
< 50 mΩ, < 150 mΩ nach Lebensdauer
Isolationswiderstand
> 100 MΩ
Prellzeit
< 1 ms
Kontaktmaterial Gold
Schaltspannung
min. 50 mVDC, max. 24 VDC
Schaltstrom
max. 80 mA
Nennschaltleistung
0.36 W
Lebensdauer
1 Mio. Betätigungen bei Nennschaltleistung
Durchgangswiderstand
< 50 mΩ, < 150 mΩ nach Lebensdauer
Isolationswiderstand
> 100 MΩ
Prellzeit
< 1 ms
Mechanische Kennwerte
Betätigungskraft
3.7 N
Betätigungsweg
0.4 mm
Lebensdauer
1 Mio. Betätigungen
IK-Schutzklasse
IK06
Anzugsdrehmoment
0.4 Nm mit Dichtring, 1.5 Nm ohne Dichtring
Klimatische Kennwerte
Betriebstemperatur
-20 bis 60 °C
Lagertemperatur
-20 bis 60 °C
Geräteschutzklasse
IP67 mit O-Ring
Salznebelprüfung (nach DIN 50021-SS)
24 h / 48 h / 96 h Einwirkzeit
Sonstige Kennwerte
Kontaktmaterial
Ag / Au
Kennwerte Löten
Vorverzinnen
260 °C / 2 sec in Anlehnung an DIN IEC 60068-2-20
Lötbarkeit
260 °C / 2 sec (IEC 60068-2-20 Test Ta Methode 1)
Lötwärmebeständigkeit
260 °C / 5 sec (IEC 60068-2-20 Test Tb Methode 1A)
Material
Gehäuse
Edelstahl 1.4301 / Zinkdruckguss vernickelt
Betätiger unbeschriftet
Zinkdruckguss vernickelt
Betätiger beschriftet
Edelstahl
Kontakte
CuZn37 2,5 µm Ag
Schnappscheibe
X 12 CrNi 177 hauchvergoldet
Sockel
PA
Detaillierte Informationen zu Zulassungen, Normanforderungen, Verwendungshinweisen und Prüfdetails finden Sie in
Details über Zulassungen
SCHURTER Produkte sind grundsätzlich für den Einsatz im industriellen Umfeld ausgelegt. Sie verfügen über Zulassungen unabhängiger Prüfstellen gemäss nationaler und internationaler Normen.
Produkte mit spezifischen Eigenschaften und Anforderungen wie sie etwa im Bereich Automotive nach IATF 16949, der Medizintechnik gemäss ISO 13485 oder in der Luft- und Raumfahrt gefordert werden, können ausschliesslich mit kundenspezifischen, individuellen Vereinbarungen durch SCHURTER angeboten werden.
Anwendungsnormen
Anwendungsnormen, in welchen die Produkte entsprechend verwendet werden können
| Organisation | Design | Norm | Beschreibung |
|---|---|---|---|
|
Geeignet für Anwendungen gemäss | IEC/UL 62368-1 | Einrichtungen für Audio/Video-, Informations- und Kommunikationstechnik - Teil 1: Sicherheitsanforderungen |
Konformitäten
Das Produkt ist konform mit folgenden Richtlinien
| Identifikation | Details | Aussteller | Beschreibung |
|---|---|---|---|
|
SCHURTER AG | Richtlinie RoHS 2011/65/EU, Ergänzung (EU) 2015/863 | |
|
SCHURTER AG | Am 1. Juni 2007 trat die Verordnung (EG) Nr. 1907/2006 zur Registrierung, Bewertung, Zulassung und Beschränkung chemischer Stoffe 1 (kurz: "REACH") in Kraft. |
LOADING...

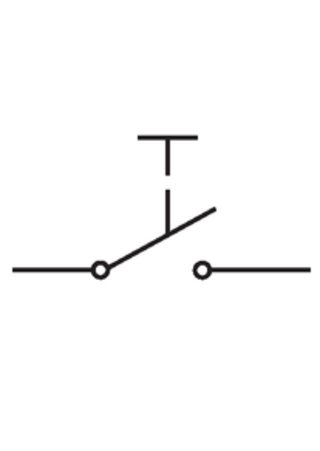

Schaltbilder

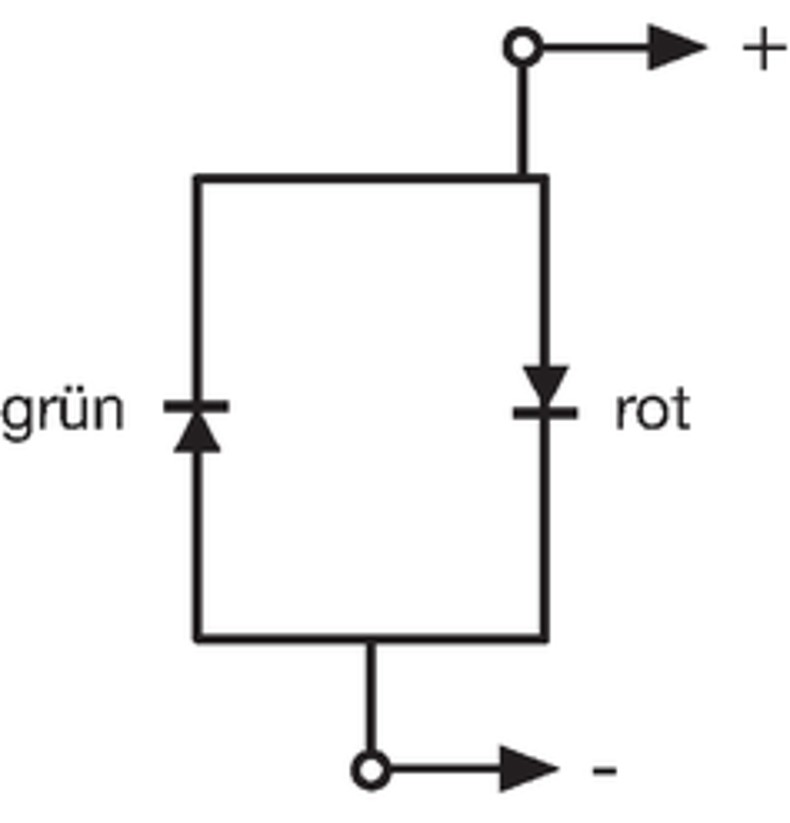

Punktbeleuchtung
| Betriebsdaten | Durchlassstrom max. | Durchlassspannung bei 10 mA | Durchlassspannung max. |
| LED rot | 30 mA | 1,9 VDC | 3,0 VDC |
| LED grün | 30 mA | 2,4 VDC | 3,0 VDC |
| LED gelb | 30 mA | 2,4 VDC | 3,0 VDC |
| LED blau | 20 mA | 3,8 VDC | 4,5 VDC |
| LED rot/grün | 25 mA | 2,0 VDC | 2,5 VDC |
| Bitte beachten: Taster werden ohne Vorwiderstand geliefert. | |||
| Die letzten drei Ziffern der Bestellnummer geben die Beschriftung an: | |
| 000 | keine Beschriftung |
| 001-074 | Standardbeschriftung |
| 101- | kundenspezifische Beschriftung |
| Bestellbeispiel für Beschriftung | |
| Bestellbeispiel für Beschriftung für lackierte Varianten |
| Material | Beschriftungsfarbe | |
| Edelstahl | schwarz | Schrift gefüllt |
| Laser-Beschriftung | |||
| 001 = A | 021 = U | 041 = ÷ | 061 = EIN |
| 002 = B | 022 = V | 042 = ✳ | 062 = AUS |
| 003 = C | 023 = W | 043 = = | 063 = AUF |
| 004 = D | 024 = X | 044 = # | 064 = AB |
| 005 = E | 025 = Y | 045 = ↔ | 065 = ON |
| 006 = F | 026 = Z | 046 = ↕ | 066 = OFF |
| 007 = G | 027 = 0 | 047 = → | 067 = UP |
| 008 = H | 028 = 1 | 048 = ← | 068 = DOWN |
| 009 = I | 029 = 2 | 049 = ↓ | 069 = HIGH |
| 010 = J | 030 = 3 | 050 = ↑ | 070 = LOW |
| 011 = K | 031 = 4 | 051 = % | 071 = ON/OFF |
| 012 = L | 032 = 5 | 052 = √ | 072 = START |
| 013 = M | 033 = 6 | 053 = CTRL | 073 = RESET |
| 014 = N | 034 = 7 | 054 = RETURN | 074 = |
| 015 = O | 035 = 8 | 055 = SHIFT | 075 = |
| 016 = P | 036 = 9 | 056 = LOCK | 076 = |
| 017 = Q | 037 = + | 057 = STOP | 077 = |
| 018 = R | 038 = - | 058 = ENTER | |
| 019 = S | 039 = . | 059 = BACK | |
| 020 = T | 040 = x | 060 = LINE | |
|
Bitte beachten Sie, dass die Schriftgrösse abhängig ist von der Anzahl Zeichen
|
|||
- Betätigungselemente in ESD sicherer Verpackung
- Muttern und Dichtungs-O-ring in Beutel beigelegt im Karton
- Betätigungselemente in ESD sicherer Verpackung
- Muttern und Dichtungs-O-ring in Beutel beigelegt im Karton
Kurze Variantentabelle MCS 19 Öffne vollständige Tabelle MCS 19
| Klemme | Kontakte | Gehäuse-Material |
Bestellnummer
|
Kostenloses Muster |
Bestandsabfrage Distributor Bestandsabfrage Distributor
|
... | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Stifte | Ag | Zinkdruckguss | 1241.2800 | ... | |||||||
| Stifte mit Löthilfe | Ag | Zinkdruckguss | 1241.2801 | ... | |||||||
| Schraubanschluss | Ag | Zinkdruckguss | 1241.2802 | ... | |||||||
| Stifte | Ag | Zinkdruckguss | 1241.2805 | ... | |||||||
| Stifte mit Löthilfe | Ag | Zinkdruckguss | 1241.2806 | ... | |||||||
| Schraubanschluss | Ag | Zinkdruckguss | 1241.2807 | ... | |||||||
| Stifte | Au | Zinkdruckguss | 1241.2810 | ... | |||||||
| Schraubanschluss | Au | Zinkdruckguss | 1241.2812 | ... | |||||||
| Stifte | Au | Zinkdruckguss | 1241.2815 | ... | |||||||
| Schraubanschluss | Au | Zinkdruckguss | 1241.2817 | ... | |||||||
| Stifte | Ag | Edelstahl | 1241.2820 | ... | |||||||
| Stifte mit Löthilfe | Ag | Edelstahl | 1241.2821 | ... | |||||||
| Schraubanschluss | Ag | Edelstahl | 1241.2822 | ... | |||||||
| Schraubanschluss | Au | Edelstahl | 1241.2827 | ... | |||||||
| Stifte mit Löthilfe | Ag | Edelstahl | 1241.2830 | ... | |||||||
| Stifte mit Löthilfe | Ag | Edelstahl | 1241.2831 | ... | |||||||
| Stifte mit Löthilfe | Ag | Edelstahl | 1241.2832 | ... | |||||||
| Stifte mit Löthilfe | Ag | Edelstahl | 1241.2833 | ... | |||||||
| Stifte mit Löthilfe | Ag | Edelstahl | 1241.2834 | ... | |||||||
| Stifte mit Löthilfe | Ag | Zinkdruckguss | 1241.2855 | ... | |||||||
| Stifte mit Löthilfe | Ag | Zinkdruckguss | 1241.2856 | ... | |||||||
| Stifte mit Löthilfe | Ag | Zinkdruckguss | 1241.2857 | ... | |||||||
| Stifte mit Löthilfe | Ag | Zinkdruckguss | 1241.2858 | ... | |||||||
| Stifte mit Löthilfe | Ag | Zinkdruckguss | 1241.2859 | ... | |||||||
| Stifte mit Löthilfe | Ag | Zinkdruckguss | 1241.2874.5 | ... | |||||||
| Schraubanschluss | Ag | Zinkdruckguss | 1241.2875.1 | ... | |||||||
| Stifte mit Löthilfe | Ag | Zinkdruckguss | 1241.2878.3 | ... | |||||||
| Für beschriftete Varianten siehe Tabelle "Bestell-Indizes Beschriftung" zur Bestimmung des Symbols |
|||||||||||
| Mutter und O-Ring sind im Lieferumfang enthalten |
|||||||||||
| Verpackungseinheit | 20 im Karton magaziniert (20 Stück, mit Anschlussklemme 10 Stück) |
