Technische Daten
Kostenloses Muster
Gerne stellen wir Muster für Anwendungsprüfung unkompliziert zur Verfügung.
Senden Sie uns dazu Ihre Lieferadresse mit der spezifischen Anfrage zu.
Frontpaneltaster 10 mm
grün
rund, beleuchtet
Frontpaneltaster 10 mm
grün
rund
Frontpaneltaster 10 mm
grün
quadratisch
10 Varianten
Beschreibung
- Erhältlich in Ausführung quadratisch oder rund mit verschiedenen Farben
- unbeleuchtet oder beleuchtet

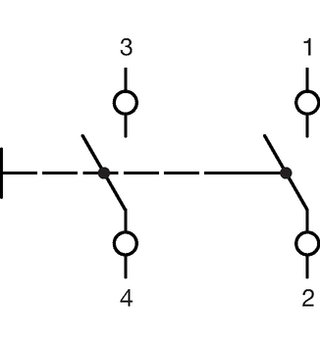

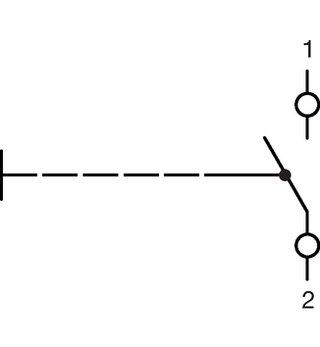

- 1 oder 2 polig
- Löt / THT / Lötösen
Alleinstellungsmerkmale
- Absolute Zuverlässigkeit bei einfachster Montage
- Kompakte Bauweise durch geringe Einbautiefe
- Gute Ausleuchtung
Elektrische Kennwerte
Schaltspannung
min. 100 mVAC/DC , max. 48 VAC / 48 VDC
Schaltstrom
max. 200 mA
Lebensdauer
> 100'000 Betätigungen bei Nennschaltleistung 1.2 W
Durchgangswiderstand
< 20 mΩ
< 25 mΩ nach Lebensdauer
Isolationswiderstand
> 10'000 MΩ
Prellzeit
typ. 0.5 ms
Mechanische Kennwerte
Betätigungskraft
1.2 ± 0.6 N
Betätigungsweg
1.3 ± 0.5 mm
Endbetätigungsweg
2.9 ± 0.5 mm
Endanschlagfestigkeit
> 50 N
Lebensdauer
> 100'000 Betätigungen
Klimatische Kennwerte
Betriebstemperatur
beleuchtet -25 °C bis 60 °C
Unbeleuchtet -25 °C bis 85 °C
Lagertemperatur
beleuchtet -25 °C bis 60 °C
Unbeleuchtet -25 °C bis 85 °C
IP-Schutzgrad
IP40
Sonstige Kennwerte
Lötbarkeit
235 °C / 2 sec (IEC 60068-2-20 Test Ta Methode 1)
Lötwärmebeständigkeit
260 °C / 5 sec (IEC 60068-2-20 Test Tb Methode 1A)
Material
Sockel
Thermoplast (PES)
Tastknopf
Thermoplast (PC)
Kontakte
CuZn37 5 µm Ag
Kontaktfeder
CuBe37 5 µm Ag
Anschlüsse
CuZn37 4 µm SN Pb 40
Detaillierte Informationen zu Zulassungen, Normanforderungen, Verwendungshinweisen und Prüfdetails finden Sie in
Details über Zulassungen
SCHURTER Produkte sind grundsätzlich für den Einsatz im industriellen Umfeld ausgelegt. Sie verfügen über Zulassungen unabhängiger Prüfstellen gemäss nationaler und internationaler Normen.
Produkte mit spezifischen Eigenschaften und Anforderungen wie sie etwa im Bereich Automotive nach IATF 16949, der Medizintechnik gemäss ISO 13485 oder in der Luft- und Raumfahrt gefordert werden, können ausschliesslich mit kundenspezifischen, individuellen Vereinbarungen durch SCHURTER angeboten werden.
Anwendungsnormen
Anwendungsnormen, in welchen die Produkte entsprechend verwendet werden können
| Organisation | Design | Norm | Beschreibung |
|---|---|---|---|
|
Geeignet für Anwendungen gemäss | IEC/UL 62368-1 | Einrichtungen für Audio/Video-, Informations- und Kommunikationstechnik - Teil 1: Sicherheitsanforderungen |
Konformitäten
Das Produkt ist konform mit folgenden Richtlinien
| Identifikation | Details | Aussteller | Beschreibung |
|---|---|---|---|
|
SCHURTER AG | Richtlinie RoHS 2011/65/EU, Ergänzung (EU) 2015/863 | |
|
SCHURTER AG | Das Gesetz SJ/T 11363-2006 (China RoHS) ist seit dem 1. März 2007 in Kraft. Ähnlich wie bei der EU-Richtlinie RoHS. | |
|
SCHURTER AG | Am 1. Juni 2007 trat die Verordnung (EG) Nr. 1907/2006 zur Registrierung, Bewertung, Zulassung und Beschränkung chemischer Stoffe 1 (kurz: "REACH") in Kraft. |
LOADING...

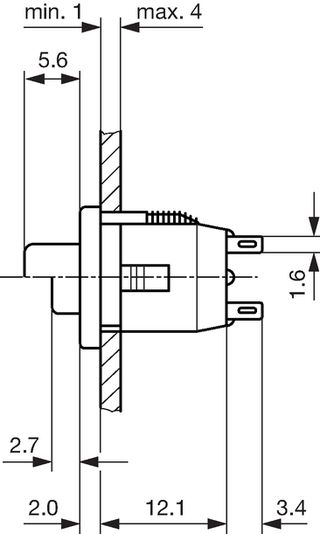

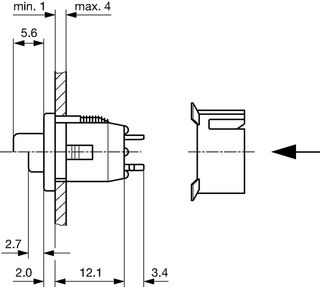

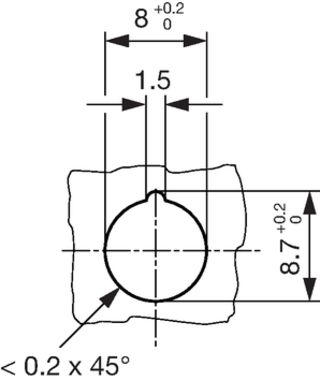

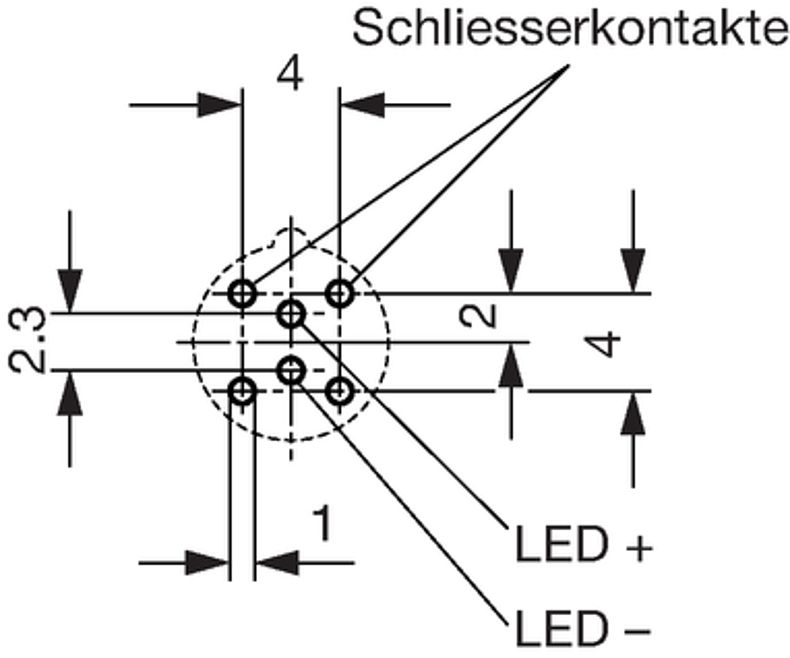

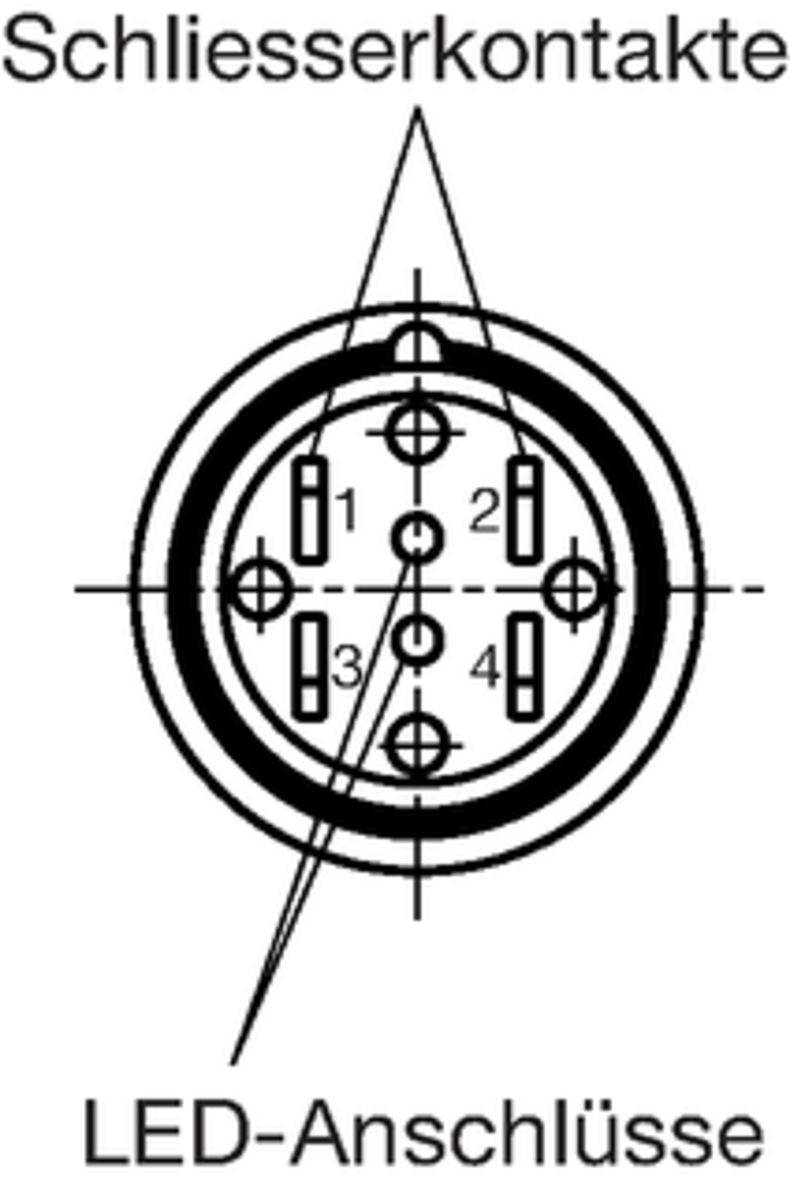

Dimension [mm]

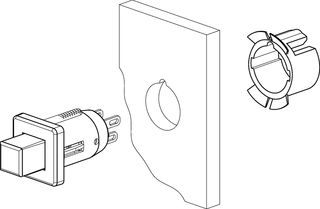

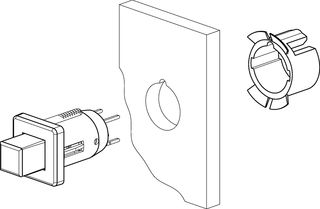

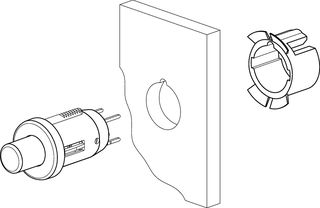

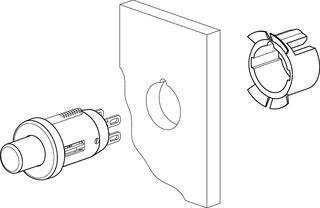

Montageanleitungen
| Sicherungsring, Blende Tastknopf rund, Blende Tastknopf quadratisch |
|
| Für Frontplattenmontage zwingend erforderlich |

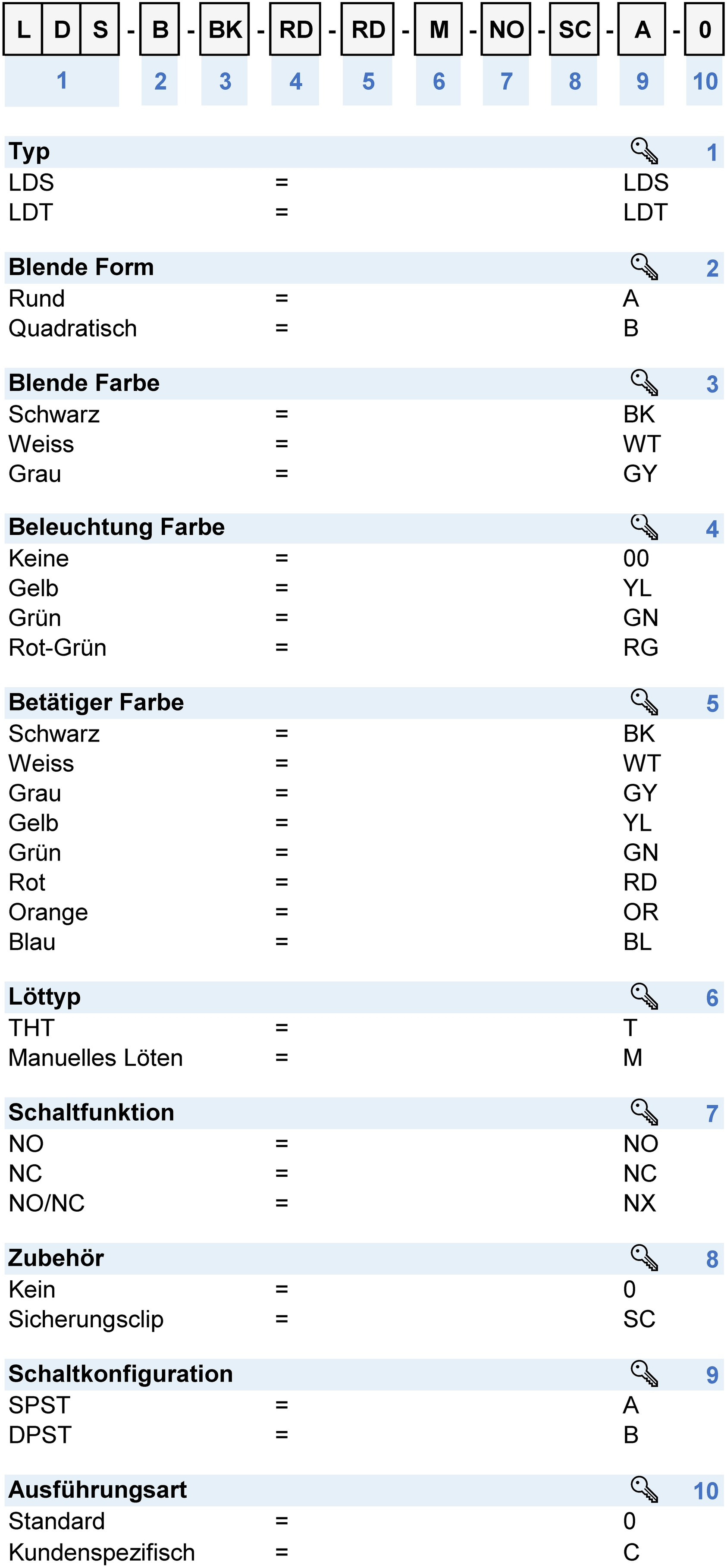

Kurze Variantentabelle LDT/LDS Öffne vollständige Tabelle LDT/LDS
| Typ | Polzahl | Klemme |
Bestellnummer
|
Kostenloses Muster |
Bestandsabfrage Distributor Bestandsabfrage Distributor
|
... | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Taster | 1-polig | Lötösen | 0041.8841.3107 | - | ... | |||||||
| Taster | 1-polig | Lötösen | 0041.8841.7107 | - | ... | |||||||
| Schalter | 2-polig | Lötösen | 0041.8857.3117 | - | ... | |||||||
| Schalter | 2-polig | Lötösen | 0041.8857.5127 | - | ... | |||||||
| Taster | 1-polig | Löt / THT | 0041.9141.3107 | - | ... | |||||||
| Taster | 1-polig | Löt / THT | 0041.9146.3117 | - | ... | |||||||
| Taster | 1-polig | Löt / THT | 0041.9146.5127 | - | ... | |||||||
| Schalter | 1-polig | Löt / THT | 0041.9156.3117 | - | ... | |||||||
| Schalter | 1-polig | Löt / THT | 0041.9156.5127 | - | ... | |||||||
| Sicherungsring | - | - | 0850.9242 | - | ... | |||||||
| Bei der beleuchteten Ausführung ist der kleine Tastknopf transparent |
||||||||||||
| ¹⁾Sicherungsring ist bei der Lötösenausführung im Lieferumfang enthalten |
||||||||||||
| Verpackungseinheit | 100 ST |
