Schutzklasse I mit Abschirmung

Schutzklasse II ohne Abschirmung

Serie: KMF

IEC Gerätestecker mit Filter, Sicherungshalter 1- oder 2-polig, Netzschalter 2-polig,

29 Varianten

Gerätestecker (Stecker/Dosen)

C14

70° C

C18

70° C

Zulassungen und Konformitäten

CAD

Beschreibung

Einbau in Platten: Schnappbefestigung Frontseite
4 Funktionen: Gerätestecker Schutzklasse I oder II, Netzschalter 2-polig, Sicherungshalter für Gerätesicherungseinsätze 5 x 20 mm 1 oder 2 polig, Netzfilter in standard und medizinal Ausführung
Steckanschlüsse 4.8 x 0.8 mm

Alleinstellungsmerkmale

Kompakteste Lösung auf dem Markt
Innovative EMV Abschirmung
Einfache und flexible snap-in Montage
Schutzklasse I oder II Ausführung

Merkmale

Sehr kompakte Bauweise und geringe Abmessungen bringen Platzersparnisse auf und hinter der Gerätewand
Die einzelnen Modul-Komponenten sind bereits verdrahtet
Zusätzliche Sicherheit durch den Einsatz der "Extra-Safe"-Schubladen
Innovative EMV-Abschirmung mit flexiblen Lamellen für optimale Kontaktierung
Geeignet für den Einsatz in Medizinalgeräten nach IEC/UL 60601-1 (1 MOOP, 1 MOPP)
Für Anwendungen nach IEC/UL 62368-1 empfehlen wir Filtervarianten mit Ableitwiderstand

Weitere Ausführungen auf Anfrage

Schubladen 1-polig, mit Ersatzsicherungsfach
Schubladen 2-polig, mit Kurzschlussbolzen
Andere Wippenbeschriftungen

Detailanfrage zu Typ

Details KMF

Technische Daten

Zulassungen und Konformitäten

CAD-Zeichnungen

Dimension

Elektrische Kennwerte

Nenndaten IEC

1 - 10 A @ Tu 40 °C / 250 VAC; 50 Hz

Nenndaten UL/CSA

1 - 10 A @ Tu 40 °C / 250 VAC; 60 Hz

Ableitstrom

standard < 0.5 mA (250 V / 60 Hz)
medizinal < 5 µA (250 V / 60 Hz)

Spannungsfestigkeit

> 1.7 kVDC zwischen L-N
> 2.7 kVDC zwischen L/N-PE
Prüfspannung (2 sec)

Zulässige Betriebstemperatur

-25 °C bis 85 °C

Klimakategorie

25/085/21 gemäss IEC 60068-1

IP-Schutzgrad

Frontseite IP40 gemäss IEC 60529

Schutzklasse

Geeignet für Geräte der Schutzklasse I oder II gemäss IEC 61140

Klemme

Steckanschlüsse 4.8 x 0.8 mm

Plattendicke S

Schnapp: 1/1.5/2/2.5 mm
(alle Stufen mit einer Variante)

Material

Thermoplast, schwarz, UL 94V-0

Gerätestecker/-Dose

C14 C18 gemäss IEC 60320-1,
UL 498, CSA C22.2 no. 42 (Für kalte Bedingungen) Stifttemperatur 70 °C, 10 A, Schutzklasse I oder II

Sicherungshalter

1-/2-polig, Berührungsschutzkategorie PC2 gemäss IEC 60127-6,
für Gerätesicherungseinsätze 5 x 20 mm

Nennverlustleistung @ Tu 23 °C

5 x 20: 2 W (1-polig)/ 1.6 W (2-polig) pro Pol

Leistungsaufnahme @ Tu > 23°C

Zulässige Leistungsaufnahme bei höheren Umgebungstemp. siehe Derating-Kurven

Netzschalter

2-polig, unbeleuchtet, gemäss IEC 61058-1
Technische Details

Netzfilter

Standard- und Medizinalversion, IEC 60939, UL 1283, CSA C22.2 no. 8
Technische Details

MTBF

> 1'800'000 h gemäss MIL-HB-217 F

Detaillierte Informationen zu Zulassungen, Normanforderungen, Verwendungshinweisen und Prüfdetails finden Sie in Details über Zulassungen
SCHURTER Produkte sind grundsätzlich für den Einsatz im industriellen Umfeld ausgelegt. Sie verfügen über Zulassungen unabhängiger Prüfstellen gemäss nationaler und internationaler Normen.
Produkte mit spezifischen Eigenschaften und Anforderungen wie sie etwa im Bereich Automotive nach IATF 16949, der Medizintechnik gemäss ISO 13485 oder in der Luft- und Raumfahrt gefordert werden, können ausschliesslich mit kundenspezifischen, individuellen Vereinbarungen durch SCHURTER angeboten werden.

Zulassungen

Durch das Zulassungszeichen bescheinigen die Prüftstellen die Einhaltung der sicherheitstechnischen Anforderungen, die an elektronische Produkte gestellt werden.

Zulassung Referenztyp: KMF

Zertifikat	Zulassungsstelle	Beschreibung
VDE Zulassungen	VDE	Ausweisnummer: 40035743
UL Zulassungen	UL	UR Ausweisnummer: E72928
CQC Zulassungen	CQC	CQC Ausweisnummer: 18001186843, 22001363976

Produktnormen

Produktnormen, welche referenziert werden

Design	Norm	Beschreibung
Ausgelegt gemäss	IEC 60320-1	Gerätekupplungen für Haushalt und ähnliche allgemeine Zwecke
Ausgelegt gemäss	IEC 60939	Passive Filter für die Unterdrückung von elektromagnetischen Störungen
Ausgelegt gemäss	IEC 60127-6	Geräteschutzsicherungen - Teil 6: G-Sicherungshalter für G-Sicherungseinsätze
Ausgelegt gemäss	IEC 61058-1	Geräteschalter - Teil 1: Allgemeine Anforderungen
Ausgelegt gemäss	UL 498	Norm für Befestigungsstecker und Steckdosen
Ausgelegt gemäss	UL 1283	Passive Filter für die Unterdrückung von elektromagnetischen Störungen
Ausgelegt gemäss	CSA C22.2 no. 42	Allgemeine Anwendung, Befestigungsstecker und ähnliche Verdrahtungsanschlüsse
Ausgelegt gemäss	CSA C22.2 no. 8	Filter gegen elektromagnetische Störungen (EMI)

Anwendungsnormen

Anwendungsnormen, in welchen die Produkte entsprechend verwendet werden können

Design	Norm	Beschreibung
Geeignet für Anwendungen gemäss	IEC/UL 62368-1	Einrichtungen für Audio/Video-, Informations- und Kommunikationstechnik - Teil 1: Sicherheitsanforderungen
Geeignet für Anwendungen gemäss	IEC 60601-1	Medizinische elektrische Geräte - Teil 1: Allgemeine Anforderungen an die grundlegende Sicherheit und die Leistungsfähigkeit
Geeignet für Anwendungen gemäss	IEC 60335-1	Sicherheit elektrischer Geräte für den Hausgebrauch und ähnliche Zwecke. Erfüllt die Anforderungen für Geräte in unbeaufsichtigtem Betrieb. Dies beinhaltet die verschärften Glühdrahtanforderungen nach IEC 60695-2-11 oder -12 & -13.

Konformitäten

Das Produkt ist konform mit folgenden Richtlinien

Details	Aussteller	Beschreibung
CE-Konformitätserklärung	SCHURTER AG	Die CE-Kennzeichnung erklärt, dass das Produkt gemäss der EU-Vordnung 765/2008 den geltenden Anforderungen genügt, die in den Harmonisierungsrechtsvorschriften der Gemeinschaft über ihre Anbringung festgelegt sind.
UKCA-Konformitätserklärung	SCHURTER AG	Die UKCA-Kennzeichnung erklärt, dass das Produkt gemäss dem Britischen Amendment zur Verordnung (EC) 765/2008 den geltenden Anforderungen genügt.
RoHS	SCHURTER AG	Richtlinie RoHS 2011/65/EU, Ergänzung (EU) 2015/863
China RoHS	SCHURTER AG	Das Gesetz SJ/T 11363-2006 (China RoHS) ist seit dem 1. März 2007 in Kraft. Ähnlich wie bei der EU-Richtlinie RoHS.
REACH	SCHURTER AG	Am 1. Juni 2007 trat die Verordnung (EG) Nr. 1907/2006 zur Registrierung, Bewertung, Zulassung und Beschränkung chemischer Stoffe 1 (kurz: "REACH") in Kraft.
White Paper Glühdrahtprüfung	SCHURTER AG	Erfüllt die Anforderungen von IEC 60335-1 für Geräte in unbeaufsichtigtem Betrieb. Dies beinhaltet die verschärften Glühdrahtanforderungen nach IEC 60695-2-11 oder -12 & -13.
Medizintechnik	SCHURTER AG	Geeignet für den Einsatz in Medizinalgeräten nach IEC/UL 60601-1 (1 MOOP, 1 MOPP)

Dimension [mm]

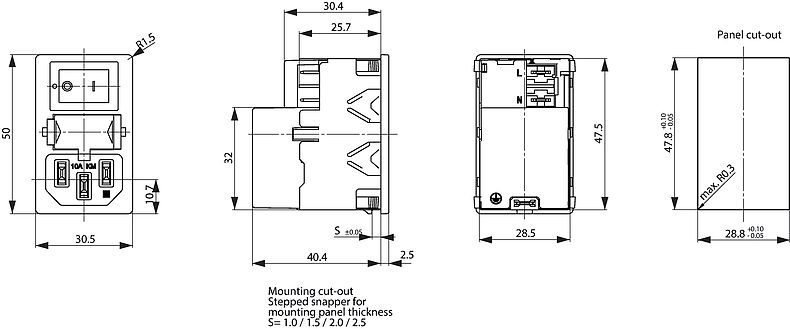

	Mit Metallabschirmung

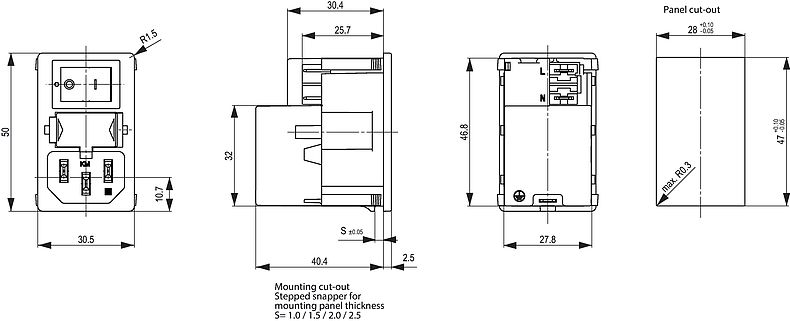

	Ohne Metallabschirmung

Schaltbilder

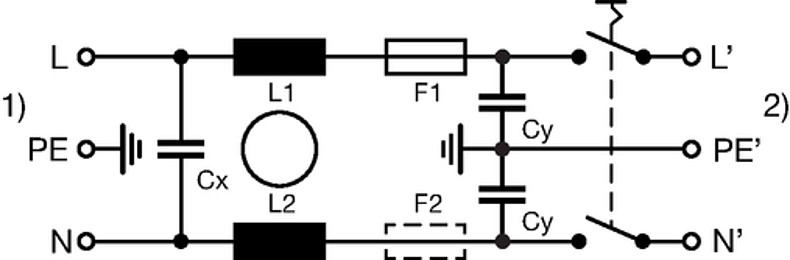

	Standardversion

	1) Netz 2) Last

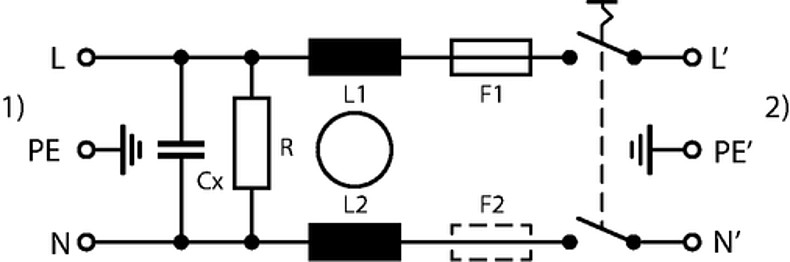

	Medizinalversion (M5)

	1) Netz 2) Last

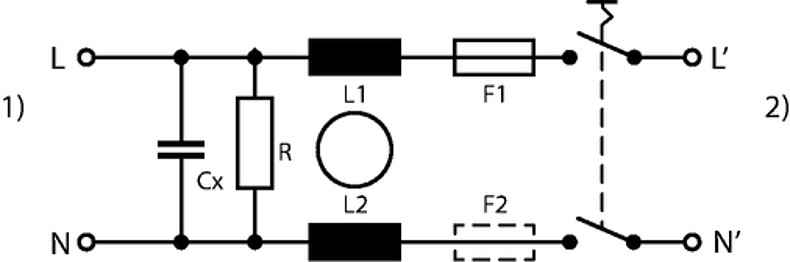

	Medizinalversion (M5), Schutzklasse II

	1) Netz 2) Last

Derating Kurven

	1-polig
Zul. Leistungsaufnahme in Watt
	Umgebungstemperatur Tu in °C

	2-polig
Zul. Leistungsaufnahme in Watt pro Pol
	Umgebungstemperatur Tu in °C

Daten der Filterkomponenten

Nennstrom [A]	Filter-Typ	Induktivitäten L [mH]	Kapazität CX [nF]	Kapazität CY [nF]	R [MΩ]
1	Standardversion	2 x 11	47	2.2	-
2	Standardversion	2 x 4	47	2.2	-
4	Standardversion	2 x 1.6	47	2.2	-
6	Standardversion	2 x 0.7	47	2.2	-
10	Standardversion	2 x 0.4	47	2.2	-
2	Standardversion mit Ableitwiderstand	2 x 4	47	2.2	-
10	Standardversion mit Ableitwiderstand	2 x 0.4	47	2.2	-
1	Medizinalversion (M5)	2 x 11	47	-	1
2	Medizinalversion (M5)	2 x 4	47	-	1
4	Medizinalversion (M5)	2 x 1.6	47	-	1
6	Medizinalversion (M5)	2 x 0.7	47	-	1
10	Medizinalversion (M5)	2 x 0.4	47	-	1

Einfügungsdämpfungen

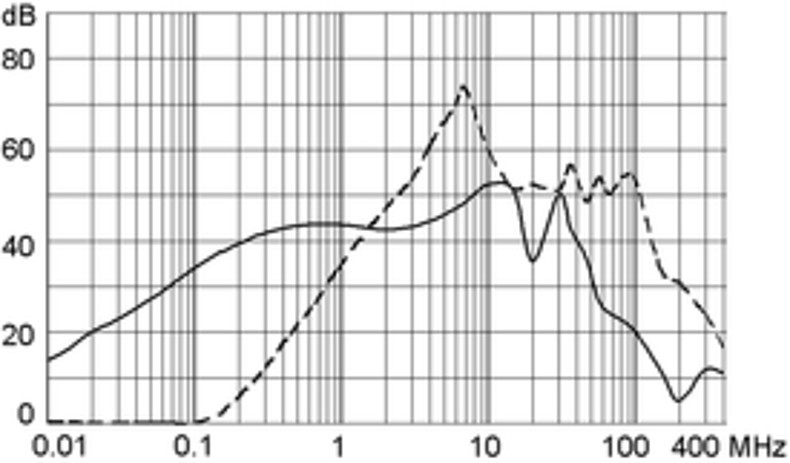

Standard Version

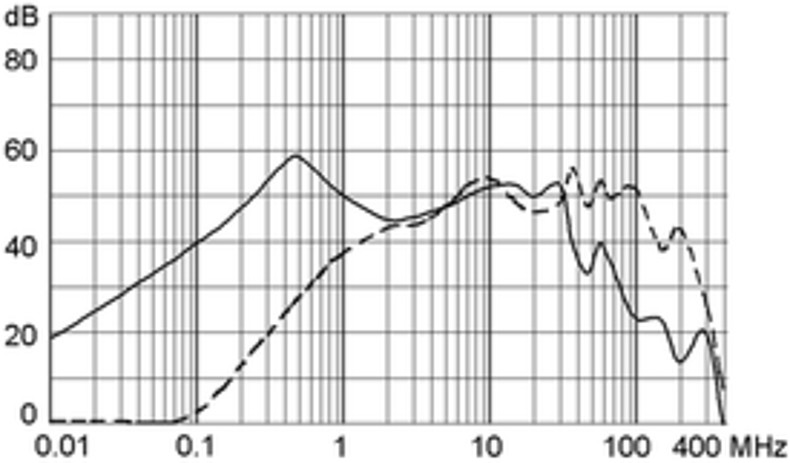

	1 A

	2 A

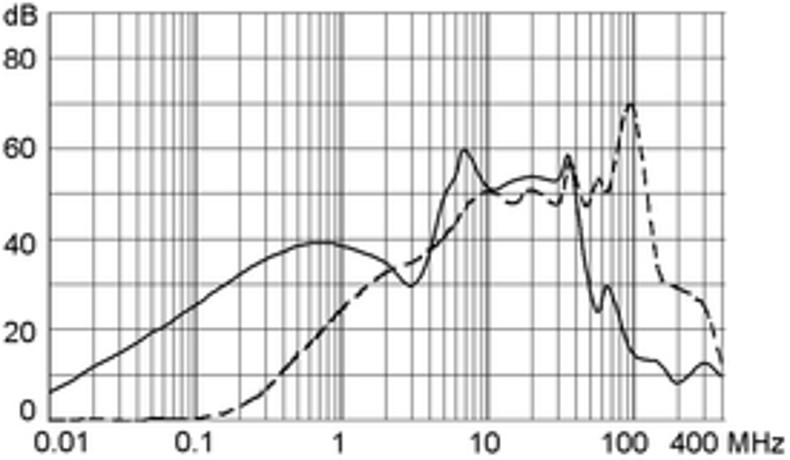

	4 A

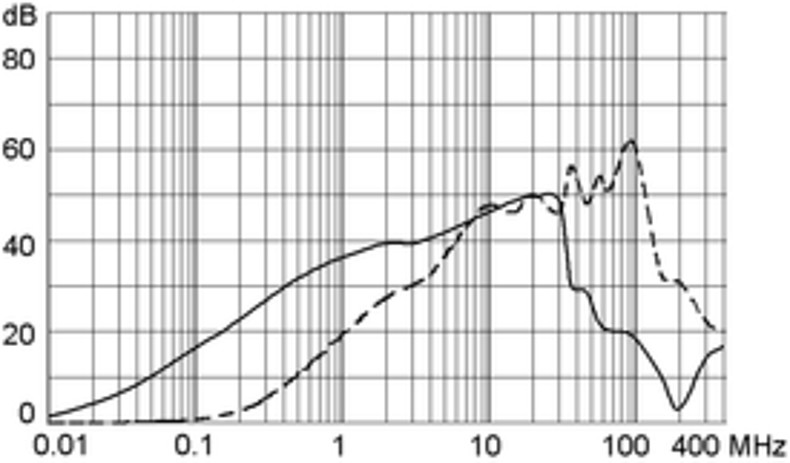

	6 A

	10 A

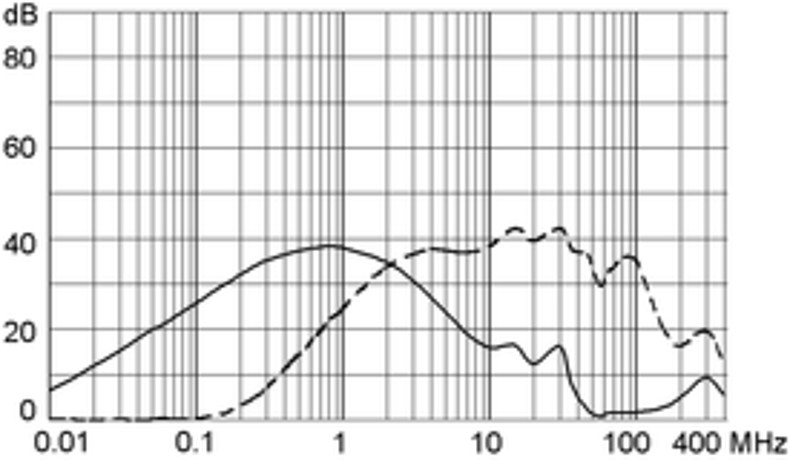

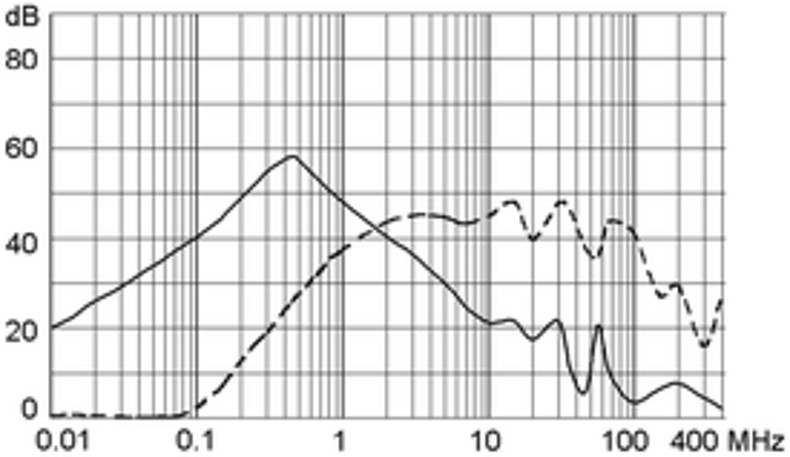

Medizinal Version (M5)

	1 A

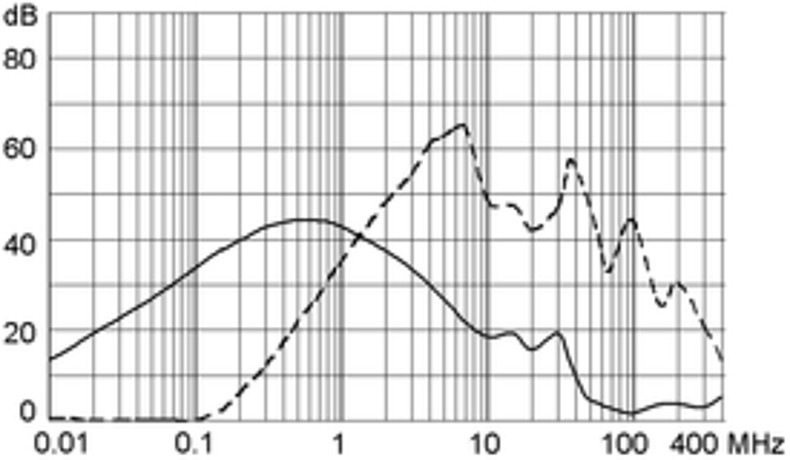

	2 A

	4 A

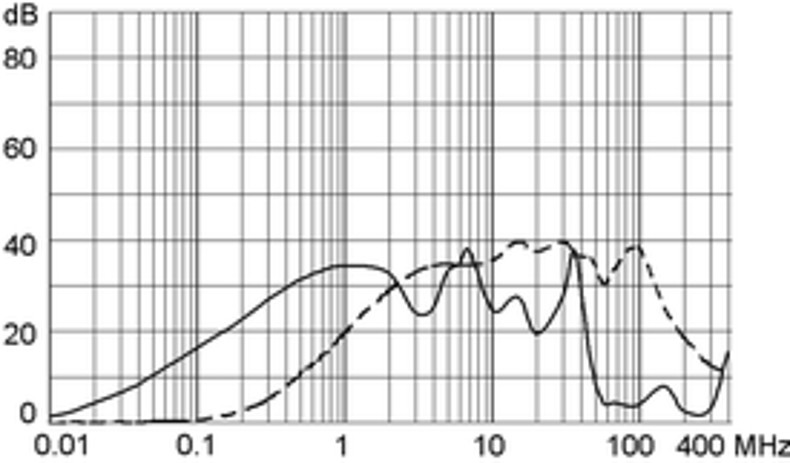

	6 A

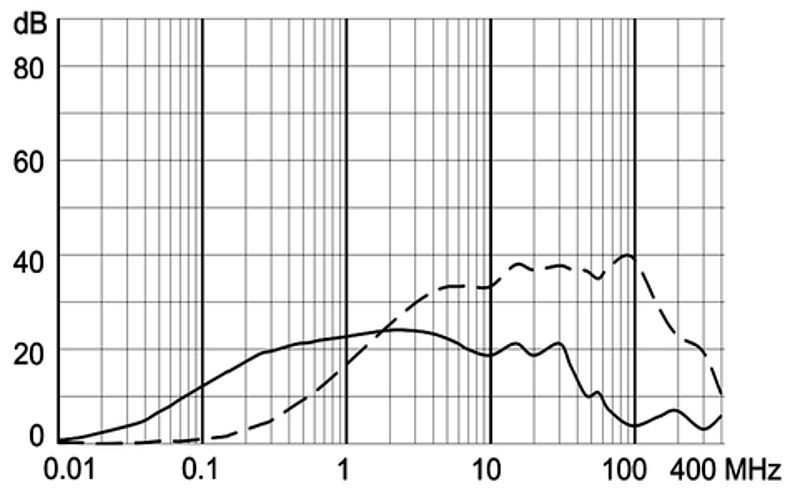

	10 A

Kurze Variantentabelle KMF Öffne vollständige Tabelle KMF

Nennstrom [A]	Filter-Typ	Sicherungshalter	Bestell-Nummer	...

1	Standardversion	1-polig	KMF1.1211.11	...
2	Standardversion	1-polig	KMF1.1221.11	...
4	Standardversion	1-polig	KMF1.1241.11	...
6	Standardversion	1-polig	KMF1.1261.11	...
10	Standardversion	1-polig	KMF1.1291.11	...
1	Standardversion	2-polig	KMF1.1111.11	...
2	Standardversion	2-polig	KMF1.1121.11	...
4	Standardversion	2-polig	KMF1.1141.11	...
6	Standardversion	2-polig	KMF1.1161.11	...
10	Standardversion	2-polig	KMF1.1191.11	...
10	Standardversion mit Ableitwiderstand	1-polig	3-134-743	...
2	Standardversion mit Ableitwiderstand	2-polig	3-122-687	...
1	Medizinalversion (M5)	1-polig	KMF1.1213.11	...
2	Medizinalversion (M5)	1-polig	KMF1.1223.11	...
4	Medizinalversion (M5)	1-polig	KMF1.1243.11	...
6	Medizinalversion (M5)	1-polig	KMF1.1263.11	...
10	Medizinalversion (M5)	1-polig	KMF0.2293.11	...
10	Medizinalversion (M5)	1-polig	KMF1.1293.11	...
1	Medizinalversion (M5)	2-polig	KMF0.2113.11	...
1	Medizinalversion (M5)	2-polig	KMF1.1113.11	...
2	Medizinalversion (M5)	2-polig	KMF0.2123.11	...
2	Medizinalversion (M5)	2-polig	KMF1.1123.11	...
4	Medizinalversion (M5)	2-polig	KMF0.2143.11	...
4	Medizinalversion (M5)	2-polig	KMF1.1143.11	...
6	Medizinalversion (M5)	2-polig	KMF0.2163.11	...
6	Medizinalversion (M5)	2-polig	KMF1.1163.11	...
10	Medizinalversion (M5)	2-polig	3-127-408	...
10	Medizinalversion (M5)	2-polig	KMF0.2193.11	...
10	Medizinalversion (M5)	2-polig	KMF1.1193.11	...
Die Sicherungsschublade ist nicht im Lieferumfang enthalten und muss separat bestellt werden (siehe zwingend erforderliches Zubehör).

Verpackungseinheit

20 ST

Variantentabelle KMF

Nennstrom [A]	Filter-Typ	Sicherungshalter	Netzschalter	Schutzklasse	Abschirmung	Bestell-Nummer	VE Verpackungseinheit Die Verpackungseinheit entspricht der Anzahl Artikel in einer Standard-Verpackung. Bitte kontaktieren Sie SCHURTER bei allfälligen Unklarheiten: Kontaktformular

1	Standardversion	1-polig	2-polig	I	•	KMF1.1211.11	20
2	Standardversion	1-polig	2-polig	I	•	KMF1.1221.11	20
4	Standardversion	1-polig	2-polig	I	•	KMF1.1241.11	20
6	Standardversion	1-polig	2-polig	I	•	KMF1.1261.11	20
10	Standardversion	1-polig	2-polig	I	•	KMF1.1291.11	20
1	Standardversion	2-polig	2-polig	I	•	KMF1.1111.11	20
2	Standardversion	2-polig	2-polig	I	•	KMF1.1121.11	20
4	Standardversion	2-polig	2-polig	I	•	KMF1.1141.11	20
6	Standardversion	2-polig	2-polig	I	•	KMF1.1161.11	20
10	Standardversion	2-polig	2-polig	I	•	KMF1.1191.11	20
10	Standardversion mit Ableitwiderstand	1-polig	2-polig	I	•	3-134-743	20
2	Standardversion mit Ableitwiderstand	2-polig	2-polig	I	•	3-122-687	20
1	Medizinalversion (M5)	1-polig	2-polig	I	•	KMF1.1213.11	20
2	Medizinalversion (M5)	1-polig	2-polig	I	•	KMF1.1223.11	20
4	Medizinalversion (M5)	1-polig	2-polig	I	•	KMF1.1243.11	20
6	Medizinalversion (M5)	1-polig	2-polig	I	•	KMF1.1263.11	20
10	Medizinalversion (M5)	1-polig	2-polig	II		KMF0.2293.11	20
10	Medizinalversion (M5)	1-polig	2-polig	I	•	KMF1.1293.11	20
1	Medizinalversion (M5)	2-polig	2-polig	II		KMF0.2113.11	20
1	Medizinalversion (M5)	2-polig	2-polig	I	•	KMF1.1113.11	20
2	Medizinalversion (M5)	2-polig	2-polig	II		KMF0.2123.11	20
2	Medizinalversion (M5)	2-polig	2-polig	I	•	KMF1.1123.11	20
4	Medizinalversion (M5)	2-polig	2-polig	II		KMF0.2143.11	20
4	Medizinalversion (M5)	2-polig	2-polig	I	•	KMF1.1143.11	20
6	Medizinalversion (M5)	2-polig	2-polig	II		KMF0.2163.11	20
6	Medizinalversion (M5)	2-polig	2-polig	I	•	KMF1.1163.11	20
10	Medizinalversion (M5)	2-polig	2-polig	I		3-127-408	20
10	Medizinalversion (M5)	2-polig	2-polig	II		KMF0.2193.11	20
10	Medizinalversion (M5)	2-polig	2-polig	I	•	KMF1.1193.11	20
Die Sicherungsschublade ist nicht im Lieferumfang enthalten und muss separat bestellt werden (siehe zwingend erforderliches Zubehör).

Verpackungseinheit

20 ST

Referenzen / Dokumente

Referenzen KMF

Alternativ: Version ohne Netzfilter (1)

[Swipe to the left and right for more options]

Alternativ: Version für die Schraubmontage (1)

[Swipe to the left and right for more options]

DD12

Passende Komponenten KMF

Passende Stecker/Dosen (7)

[Swipe to the left and right for more options]

4787

4787, Montage: Schraubbefestigung, Geräteeinbausteckdose: IEC Lötanschlüsse, 10 A, Geeignet für Geräte der Schutzklasse I

5091

IEC Geräteeinbausteckdose F oder H, Schraubmontage, frontseitig, Löt-, PCB- oder Steckanschluss

4782

4782 Montage: Anschlussleitung, 3 x 1 mm² / 3 x 18 AWG, Kabel, Gerätesteckdose: IEC C13

4785

4785 Montage: Anschlussleitung, 3 x 1 mm² / 3 x 18 AWG, Kabel, Gerätesteckdose: IEC C13

4300-06

4300-06 Montage: Anschlussleitung, 3 x 1 mm² / 3 x 18 AWG, Kabel, Gerätesteckdose: IEC C13

4781

4781 Montage: Anschlussleitung, Kabel, Gerätesteckdose: IEC C15

4784

4784 Montage: Anschlussleitung, 3 x 1 mm² / 3 x 18 AWG, Kabel, Gerätesteckdose: IEC C15

Zubehör KMF

Zwingend erforderliches Zubehör (1)

[Swipe to the left and right for more options]

Sicherungsschublade 2

Sicherungsschublade für Sicherungseinsätze 5x20 mm, mit oder ohne Spannungswählereinsatz

Zubehör (3)

[Swipe to the left and right for more options]

Kabelkonfektionierung

Kabelbaum für SCHURTER-Produkte

RC320

Rückseitige Abdeckung für Gerätestecker

Sicherungsbügel

Auszugssicherung für Kabelstecker

26.09.2024

Transformation_Date:	2024-09-26 22:28:45
Export_Path:	/Datasheets_PrGrp_Workflow/DS_PrGrp_WF_EMV/DS_PrGrp_WF_EMV_PG06_Export/2024_09_26/09_48_05_829_552421/PGRSplits/
Export_Lang:	de
SGE_Name:	EMV-Produkte
PG_Name:	Gerätestecker-Kombielemente mit Netzfilter
Typ_Name:	KMF
Typ_AliasNames:	:kmf:
Typ_ID:	360
Typ_Hierarchie:	020060160000001533
Typ_EPIM_Order:	120
Typ_Titel:	IEC Gerätestecker mit Filter, Sicherungshalter 1- oder 2-polig, Netzschalter 2-polig,
PublPrgr_Name:	Gerätestecker-Kombielemente mit Netzfilter
PublPrgr_Shortcut:	PG06
Variant table:	Variantentabelle_KMF (198753)

Serie: KMF

Beschreibung KMF

Beschreibung

Alleinstellungsmerkmale

Merkmale

Weitere Ausführungen auf Anfrage

Details KMF

Zulassungen

Produktnormen

Anwendungsnormen

Konformitäten

Dimension [mm]

Schaltbilder

Derating Kurven

Daten der Filterkomponenten

Einfügungsdämpfungen

Standard Version

Medizinal Version (M5)

Kurze Variantentabelle KMF Öffne vollständige Tabelle KMF

Referenzen / Dokumente

Referenzen KMF

Alternativ: Version ohne Netzfilter (1)

Alternativ: Version für die Schraubmontage (1)

Passende Komponenten KMF

Passende Stecker/Dosen (7)

Zubehör KMF

Zwingend erforderliches Zubehör (1)

Zubehör (3)
