FSO  Sicherungshalter, 35 mm DIN-Schiene, 10.3 x 38 mm, 1000 VDC

Serie: FSO

Sicherungshalter, 35 mm DIN-Schiene, 10.3 x 38 mm, 1000 VDC

Kostenlose Musteranfrage

4 Varianten


Beschreibung

  • Montierbar auf 35 mm DIN-Schiene
  • Leichtes Einsetzen und Entfernen von Sicherungen
  • Für Sicherungen bis 100 kA Schaltvermögen

Anwendungen

  • Stringkasten in Photovoltaikanlagen

Sicherungseinsatz

10.3 x 38 mm

Montage

Einbau auf DIN-Schiene

Klemme

Käfigklemmen 2 - 10 mm² / AWG #8 - 14 (Litze), 2 - 6 mm², AWG #10 - 14 (Draht), 2 Nm / 17.7 lb-in (max. Drehmoment)

Nennspannung

1000 VDC (Eigenspezifikation), 600 VAC/DC (UL/CSA)

Nennstrom

30 A (UL/CSA)

Nennleistungsaufnahme IEC

4 W
max. 4 W (Eigenspezifikation)

Schutzgrad

IP20

Zulässige Umgebungstemp.

-40 °C bis 130 °C

Material: Sockel

Thermoplast, UL 94V-0

Einzelgewicht

54 g

Lagerbedingungen

0 °C bis 60 °C, max. 70% r.F.

Stempelung

Typ, Tech. Information

Detaillierte Informationen zu Zulassungen, Normanforderungen, Verwendungshinweisen und Prüfdetails finden Sie in  Details über Zulassungen
SCHURTER Produkte sind grundsätzlich für den Einsatz im industriellen Umfeld ausgelegt. Sie verfügen über Zulassungen unabhängiger Prüfstellen gemäss nationaler und internationaler Normen.
Produkte mit spezifischen Eigenschaften und Anforderungen wie sie etwa im Bereich Automotive nach IATF 16949, der Medizintechnik gemäss ISO 13485 oder in der Luft- und Raumfahrt gefordert werden, können ausschliesslich mit kundenspezifischen, individuellen Vereinbarungen durch SCHURTER angeboten werden.


Zulassungen

Durch das Zulassungszeichen bescheinigen die Prüftstellen die Einhaltung der sicherheitstechnischen Anforderungen, die an elektronische Produkte gestellt werden.


Zulassung Referenztyp: FSO

Zulassungslogo Zertifikat Zulassungsstelle Beschreibung
Prüfzeichen UR UL UR Ausweisnummer: E39328
Prüfzeichen CSA CSA CSA Zertifizierungsdatensatz: 248899


Produktnormen

Produktnormen, welche referenziert werden

Organisation Design Norm Beschreibung
Prüfzeichen IEC_Certification_Body Ausgelegt gemäss IEC 60127-6 Geräteschutzsicherungen - Teil 6: G-Sicherungshalter für G-Sicherungseinsätze
Prüfzeichen UL Ausgelegt gemäss UL 4248-1 Industrielle Regeleinrichtungen
Prüfzeichen CSA_Certification_Body Ausgelegt gemäss CSA C22.2 no. 4248.1 Industrielle Regeleinrichtungen


Anwendungsnormen

Anwendungsnormen, in welchen die Produkte entsprechend verwendet werden können

Organisation Design Norm Beschreibung
Prüfzeichen IEC_Certification_Body Geeignet für Anwendungen gemäss IEC/UL 62368-1 Einrichtungen für Audio/Video-, Informations- und Kommunikationstechnik - Teil 1: Sicherheitsanforderungen


Konformitäten

Das Produkt ist konform mit folgenden Richtlinien

Identifikation Details Aussteller Beschreibung
Prüfzeichen CE SCHURTER AG Die CE-Kennzeichnung erklärt, dass das Produkt gemäss der EU-Vordnung 765/2008 den geltenden Anforderungen genügt, die in den Harmonisierungsrechtsvorschriften der Gemeinschaft über ihre Anbringung festgelegt sind.
Prüfzeichen Zulassung_Symbol_UKCA SCHURTER AG Die UKCA-Kennzeichnung erklärt, dass das Produkt gemäss dem Britischen Amendment zur Verordnung (EC) 765/2008 den geltenden Anforderungen genügt.
Umwelt_Sicherheit RoHS_Logo_color_CMYK_tif SCHURTER AG Richtlinie RoHS 2011/65/EU, Ergänzung (EU) 2015/863
Umwelt_Sicherheit China_RoHS_e_konform_eps SCHURTER AG Das Gesetz SJ/T 11363-2006 (China RoHS) ist seit dem 1. März 2007 in Kraft. Ähnlich wie bei der EU-Richtlinie RoHS.
Umwelt_Sicherheit REACH SCHURTER AG Am 1. Juni 2007 trat die Verordnung (EG) Nr. 1907/2006 zur Registrierung, Bewertung, Zulassung und Beschränkung chemischer Stoffe 1 (kurz: "REACH") in Kraft.

010020060000000584
LOADING...

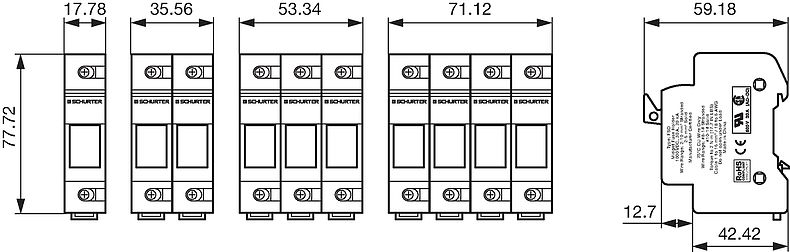

Dimension [mm]

Darf nicht unter Last geöffnet werden


Kurze Variantentabelle FSO Öffne vollständige Tabelle FSO

Halter Bemerkung Bestell-Nummer Kostenloses Muster

Kostenloses Muster


Gerne stellen wir Muster für Anwendungsprüfung unkompliziert zur Verfügung.
Senden Sie uns dazu Ihre Lieferadresse mit der spezifischen Anfrage zu.

Bestandsabfrage Distributor

Bestandsabfrage Distributor


Der nachfolgende Link verweist auf die Abfrage zum aktuellen Lagebestand bei den verschiedenen Distributoren für die referenzierte Bestellnummer. Damit können Sie die verfügbare Menge prüfen und gegebenfalls gleich eine Bestellung tätigen.
Die Lagerverfügbarkeit bei den Distributoren können Sie auch separat aufrufen und das gewünschte Produkt manuell eingeben.
Lagerbestand Distributor

...


4-polig 0091.0004 ...
1-polig 0091.0001 ...
2-polig 0091.0002 ...
3-polig 0091.0003 ...

Verpackungseinheit 0091.0001  Kartonschachtel (10 St.)
0091.0002  Kartonschachtel (5 St.)
0091.0003  Kartonschachtel (4 St.)
0091.0004  Kartonschachtel (3 St.)
