Serie: FMCC SOL

3-Phasen Hochstromfilter

20 Varianten

Zulassungen und Konformitäten

CAD

Microsite EMV-Service

Beschreibung

Hochleistungs 3 Phasen Filter für Nennströme bis 2500 A
3 stufig
Sehr hohe Dämpfung
520 VAC und 760 VAC Versionen

Alleinstellungsmerkmale

Kompaktes Filter für hohe Leistungen
Dreistufiges Filter für höchste Dämpfung
Versionen für hohe Spannungen
Grosser Temperaturbereich

Anwendungen

Hohe Nennspannung 760 VAC für IT Stromversorgungs-Netzwerke
Speziell für Hochleistungsanwendungen wie: Frequenzumformer, USV-Anlagen, Stromumrichter für Photovoltaik und Windenergie
Geeignet für den Einsatz in Geräten nach IEC/UL 62368-1

Detailanfrage zu Typ

Details FMCC SOL

Technische Daten

Zulassungen und Konformitäten

CAD-Zeichnungen

Dimension

Elektrische Kennwerte

Bemessungsstrom

Die elektrischen Nenndaten beschreiben die zugelassenen Betriebswerte für den Betriebszustand für Nennstrom und Nennspannung unter genannten Umgebungsbedingungen.
Allgemeine Angaben zu elektrischen Kennwerten von Sicherungen
Nenndaten IEC, UL/CSA Allgemeine Angaben zum Nennstom und zur Nennspannung bei EMV-Produkten
Nennspannung Nennstrom Die Werte sind unterschiedlich je nach Zulassungsstelle und sind daher in den entsprechend Zulassungsausweisen für die jeweiligen Produktfamilien entsprechend referenziert. Angaben dazu werden in den Datenblättern aufgeführt.
Suche nach Approbationsangaben für unterschiedlichen Familien
Zulassungen

150 - 2500 A @ Tu 50 °C

Bemessungsspannung

Bemessungsstrom

520/760 VAC, 50/60 Hz

Zulassung für

Approbationen oder Zulassungen zeigen die Konformität der jeweiligen Produkte mit den nationalen Prüfinstituten unter Auflistung der relevanten Prüfzeichen.
Mit nachfolgendem Link können Zertifikaten von den ausgewählten Produkten detailliert gesucht werden.
Zulassungen
Allgemeine Informationen zu Approbationen finden Sie in den technischen Erläuterungen.
Details über Zulassungen

150 - 2500 A @ Tu 50 °C / 520/760/520/760 VAC; 50/60 Hz

Überlaststrom

1.5 x In für 1 Minute, pro Stunde

Ableitstrom

Der Ableitstrom ist ein elektrischer Strom der in einem unerwünschten Strompfad fliesst.
In EMV-Filtern geschieht diese durch die eingesetzten Y-Kondensatoren, welche zur Störunterdrückung eingesetzt werden. Angaben zur Höhe und zur Klassifizierung von Ableitströmen sind detailliert erklärt und werden auch in den Datenblättern aufgeführt.
Ableitstrom

< 15 mA (440 V / 50 Hz)

Spannungsfestigkeit

Angabe zur höchstens zulässigen Spannung, damit es nicht aufgrund einer Isolationsschädigung zu einem Spannungsdurchschlag kommt.
Spannungsfestigkeit

520 VAC:
2.15 kVDC zwischen L-L
2.7 kVDC zwischen L-PE
Prüfspannung 2 sec

760 VAC:
3 kVDC zwischen L-L
3.1 kVDC zwischen L-PE

Anzahl Filterstufen

Filter Stufen

Anzahl der hintereindergeschalteten L-C- Filternetzwerke

3-stufig

Gewicht

9 - 67 kg

Material: Gehäuse

Metall / Aluminium

Vergussmasse

UL 94V-0

Montage

Chassis-Schraubbefestigung, von oben

Klemme

Schraubanschluss M10 150A-250A Typen, Kupferbarren >320A Typen

Betriebstemperatur

-40 °C bis 100 °C

Klimakategorie

Einteilung von Komponenten in Kategorien zur Beurteilung von mechanischen und elektrischen Eigenschaften.
Klimakategorie

40/100/21 gemäss IEC 60068-1

Schutzgrad

IP-Schutzgrad

Der IP Code besteht aus einer zweistelligen Ziffernkombination, die den jeweiligen Schutzgrad angibt.
Dabei spezifiziert die erste Ziffer die Schutzklasse für Berührungs- und Fremdkörperschutz, die zweite Ziffer den Wasser- und Feuchtigkeitsschutz. Details zum IP-Schutzgrad entnehmen Sie bitte aus den Allgemeinen Produktinformationen
IP-Schutzgrad

IP20 gemäss IEC 60529

Schutzklasse

Schutzklasse I: Mit Erdverbindung; Schutzklasse II: ohne Erdverbindung

Detaillierte Information zum Thema Schutzklasse finden Sie auch in den Allgemeinen Produktinformationen
Berührungsschutz

Geeignet für Geräte der Schutzklasse I gemäss IEC 61140

MTBF

Der Begriff MTBF steht für die englischen Abkürzung Mean Time Between Failure und beschreibt damit die mittlere Betriebsdauer zwischen Fehlern bzw. die Zuverlässigkeit eines Bauteils. Ausgehend vom genannten Wert kann die Betriebsdauer einer Baugruppe bestimmt werden. Je höher dieser Wert ist, desto zuverlässiger ist die Komponente.
MTBF

> 200'000 h gemäss MIL-HB-217 F

Detaillierte Informationen zu Zulassungen, Normanforderungen, Verwendungshinweisen und Prüfdetails finden Sie in Details über Zulassungen
SCHURTER Produkte sind grundsätzlich für den Einsatz im industriellen Umfeld ausgelegt. Sie verfügen über Zulassungen unabhängiger Prüfstellen gemäss nationaler und internationaler Normen.
Produkte mit spezifischen Eigenschaften und Anforderungen wie sie etwa im Bereich Automotive nach IATF 16949, der Medizintechnik gemäss ISO 13485 oder in der Luft- und Raumfahrt gefordert werden, können ausschliesslich mit kundenspezifischen, individuellen Vereinbarungen durch SCHURTER angeboten werden.

Zulassungen

Durch das Zulassungszeichen bescheinigen die Prüftstellen die Einhaltung der sicherheitstechnischen Anforderungen, die an elektronische Produkte gestellt werden.

Zulassung Referenztyp: FMCC SOL

Zulassungslogo	Zertifikat	Zulassungsstelle	Beschreibung
	UL Zulassungen	UL	UR Ausweisnummer: E72928

Produktnormen

Produktnormen, welche referenziert werden

Organisation	Design	Norm	Beschreibung
	Ausgelegt gemäss	IEC 60939	Passive Filter für die Unterdrückung von elektromagnetischen Störungen
	Ausgelegt gemäss	UL 1283	Passive Filter für die Unterdrückung von elektromagnetischen Störungen

Anwendungsnormen

Anwendungsnormen, in welchen die Produkte entsprechend verwendet werden können

Organisation	Design	Norm	Beschreibung
	Geeignet für Anwendungen gemäss	IEC/UL 62368-1	Einrichtungen für Audio/Video-, Informations- und Kommunikationstechnik - Teil 1: Sicherheitsanforderungen

Konformitäten

Das Produkt ist konform mit folgenden Richtlinien

Details	Aussteller	Beschreibung
CE-Konformitätserklärung	SCHURTER AG	Die CE-Kennzeichnung erklärt, dass das Produkt gemäss der EU-Vordnung 765/2008 den geltenden Anforderungen genügt, die in den Harmonisierungsrechtsvorschriften der Gemeinschaft über ihre Anbringung festgelegt sind.
UKCA-Konformitätserklärung	SCHURTER AG	Die UKCA-Kennzeichnung erklärt, dass das Produkt gemäss dem Britischen Amendment zur Verordnung (EC) 765/2008 den geltenden Anforderungen genügt.
RoHS	SCHURTER AG	Richtlinie RoHS 2011/65/EU, Ergänzung (EU) 2015/863
China RoHS	SCHURTER AG	Das Gesetz SJ/T 11363-2006 (China RoHS) ist seit dem 1. März 2007 in Kraft. Ähnlich wie bei der EU-Richtlinie RoHS.
REACH	SCHURTER AG	Am 1. Juni 2007 trat die Verordnung (EG) Nr. 1907/2006 zur Registrierung, Bewertung, Zulassung und Beschränkung chemischer Stoffe 1 (kurz: "REACH") in Kraft.

Dimension [mm]

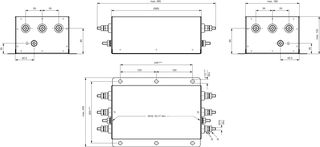

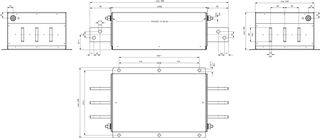

	Gehäuse 3A

	1) Netz 2) Last 3) Kontermutter nicht lösen 4) Anziehdrehmoment 10...17 Nm, Kontermutter festhalten

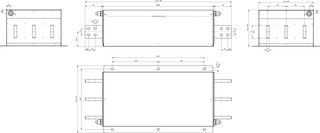

	Gehäuse 3B

	1) Netz 2) Last 3) Kontermutter nicht lösen 4) Anziehdrehmoment 10...17 Nm, Kontermutter festhalten

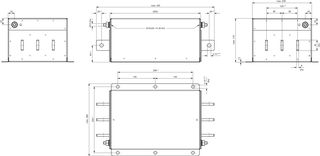

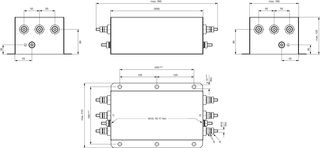

	Gehäuse 3C

	1) Netz 2) Last

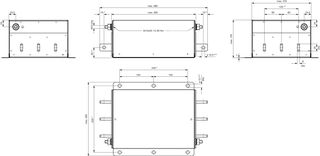

	Gehäuse 3D

	1) Netz 2) Last

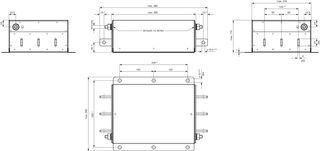

	Gehäuse 3E

	1) Netz 2) Last

	Gehäuse 3F

	1) Netz 2) Last

	Gehäuse 3G

	1) Netz 2) Last

Schaltbilder



	1) Netz

Derating Kurven

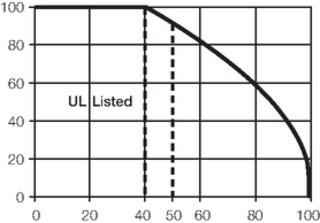

	Zulässiger Nennstrom als Funktion der Umgebungstemperatur
Zul. Betriebsstrom in % des In
	Umgebungstemperatur Tu in °C

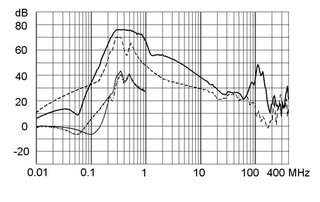

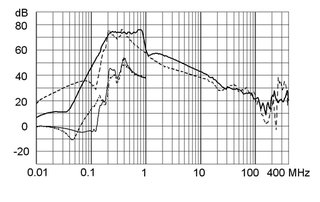

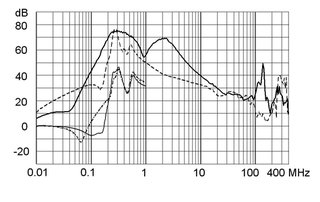

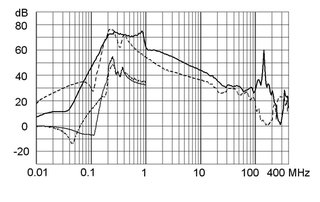

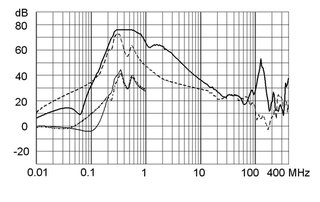

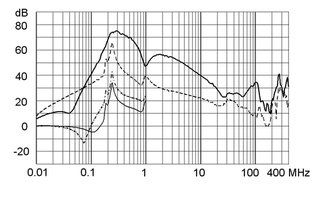

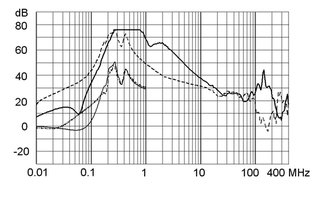

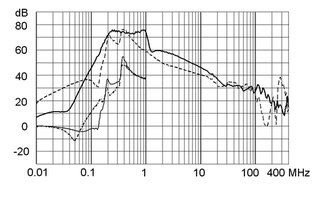

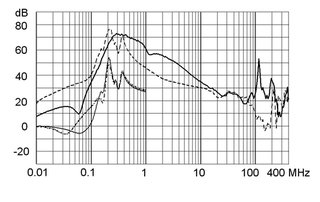

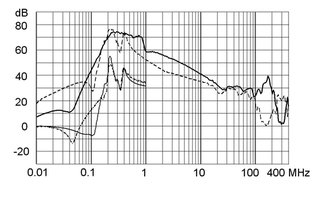

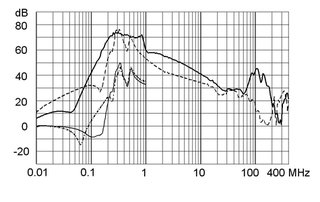

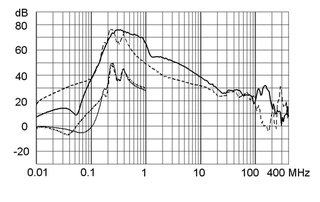

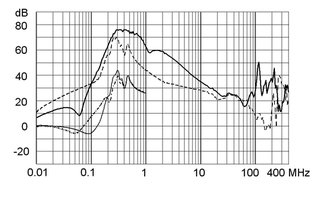

Einfügungsdämpfungen

Standard Version

	150 A / 520 V

	180 A / 520 V

	250 A / 520 V

	320 A / 520 V

	400 A / 520 V

	600 A / 520 V

	800 A / 520 V

	1000 A / 520 V

	1600 A / 520 V

	2500 A / 520 V

	150 A / 760 V

	180 A / 760 V

	250 A / 760 V

	320 A / 760 V

	400 A / 760 V

	600 A / 760 V

	800 A / 760 V

	1000 A / 760 V

	1600 A / 760 V

	2500 A / 760 V

Kurze Variantentabelle FMCC SOL Öffne vollständige Tabelle FMCC SOL

Bemessungsstrom @ Tu 50°C (40°C) [A]	Bemessungsspannung [VAC]	Leistung (kW)	Bestellnummer	...

150 (164)	520	75	FMCC-H93A-J532	...
180 (197)	520	90	FMCC-H93A-J832	...
250 (250)	520	132	FMCC-H93B-K532	...
320 (350)	520	160	FMCC-H93C-L252	...
400 (438)	520	220	FMCC-H93C-M052	...
600 (657)	520	315	FMCC-H93D-U052	...
800 (876)	520	400	FMCC-H93E-Q052	...
1000 (1095)	520	560	FMCC-H93E-S052	...
1600 (1600)	520	900	FMCC-H93F-S652	...
2500 (2500)	520	1320	FMCC-H93G-T552	...
150 (164)	760	110	FMCC-I93A-J534	...
180 (197)	760	132	FMCC-I93A-J834	...
250 (250)	760	200	FMCC-I93B-K534	...
320 (350)	760	250	FMCC-I93C-L254	...
400 (438)	760	315	FMCC-I93C-M054	...
600 (657)	760	500	FMCC-I93D-U054	...
800 (876)	760	630	FMCC-I93E-Q054	...
1000 (1095)	760	710	FMCC-I93E-S054	...
1600 (1600)	760	1320	FMCC-I93F-S654	...
2500 (2500)	760	2000	FMCC-I93G-T554	...
1) Ableitstrom gemäss IEC 60939-1

Verpackungseinheit

1 ST

Variantentabelle FMCC SOL

Bemessungsstrom @ Tu 50°C (40°C) [A]	Bemessungsspannung [VAC]	Leistung (kW)	Ableitstrom [mA] @ 440V, 60Hz 1)	Verlustleistung [W]	Gewicht [kg]	Gehäuse	Bestellnummer	VE Verpackungseinheit Die Verpackungseinheit entspricht der Anzahl Artikel in einer Standard-Verpackung. Bitte kontaktieren Sie SCHURTER bei allfälligen Unklarheiten: Kontaktformular

150 (164)	520	75	14.1	8	9 kg	3A	FMCC-H93A-J532	1
180 (197)	520	90	14.1	11	9 kg	3A	FMCC-H93A-J832	1
250 (250)	520	132	14.1	13	11 kg	3B	FMCC-H93B-K532	1
320 (350)	520	160	14.1	16	12 kg	3C	FMCC-H93C-L252	1
400 (438)	520	220	14.1	25	12 kg	3C	FMCC-H93C-M052	1
600 (657)	520	315	14.1	43	14 kg	3D	FMCC-H93D-U052	1
800 (876)	520	400	14.1	56	26 kg	3E	FMCC-H93E-Q052	1
1000 (1095)	520	560	14.1	88	26 kg	3E	FMCC-H93E-S052	1
1600 (1600)	520	900	14.1	150	29 kg	3F	FMCC-H93F-S652	1
2500 (2500)	520	1320	14.1	286	67 kg	3G	FMCC-H93G-T552	1
150 (164)	760	110	13.5	8	9 kg	3A	FMCC-I93A-J534	1
180 (197)	760	132	13.5	11	9 kg	3A	FMCC-I93A-J834	1
250 (250)	760	200	13.5	13	11 kg	3B	FMCC-I93B-K534	1
320 (350)	760	250	13.5	16	12 kg	3C	FMCC-I93C-L254	1
400 (438)	760	315	13.5	25	12 kg	3C	FMCC-I93C-M054	1
600 (657)	760	500	13.5	43	14 kg	3D	FMCC-I93D-U054	1
800 (876)	760	630	13.5	56	26 kg	3E	FMCC-I93E-Q054	1
1000 (1095)	760	710	13.5	88	26 kg	3E	FMCC-I93E-S054	1
1600 (1600)	760	1320	13.5	150	29 kg	3F	FMCC-I93F-S654	1
2500 (2500)	760	2000	13.5	286	67 kg	3G	FMCC-I93G-T554	1
1) Ableitstrom gemäss IEC 60939-1
