Serie: FMAB NEO

AC Filter, hohe symmetrische Dämpfung

New_Logo Kostenlose Musteranfrage

168 Varianten

Zulassungen und Konformitäten
CAD
Microsite EMV-Service

Beschreibung FMAB NEO

Beschreibung

  • 1 Stufen Netzfilter mit hoher Dämpfung
  • Versionen mit Erdleiterdrossel
  • Schutzklasse II Varianten
  • 4 DesignsN) Excellente symmetrische DämpfungsgüteP) Hohe symmetrische DämpfungsgüteQ) Standard DämpfungsgüteHP) hohe Performance

Alleinstellungsmerkmale

  • Exzellente symmetrische Dämpfung
  • Kompakt und kostenoptimiert
  • Rundum geschlossenes Stahlgehäuse
  • Litzenanschlüsse optional

Merkmale

  • Kompaktes Filter mit hoher symmetrischer Dämpfung
  • Ausgelegt für universelle Industrie-Anwendungen
  • Speziell für Anwendungen mit hohen symmetrischen Störungen verursacht durch schaltende Halbleiter
  • Geeignet für den Einsatz in Geräten nach IEC/UL 62368-1
  • Geeignet für den Einsatz in Medizinalgeräten nach IEC/UL 60601-1 (1 MOOP, 1 MOPP), (Schutzklasse II: 2 MOOP, 2 MOPP)

Weitere Ausführungen auf Anfrage

  • Version mit Litzenanschlüssen
  • Überspannungsschutz mit Varistor
Detailanfrage zu Typ

Details FMAB NEO

detailsTechnische Daten detailsZulassungen und Konformitäten detailsCAD-Zeichnungen detailsDimension detailsElektrische Kennwerte

Nenndaten IEC

1 - 60 A @ Tu 40 °C / 250 VAC; 50 Hz

Nenndaten UL/CSA

1 - 60 A @ Tu 40 °C / 125/250 VAC; 60 Hz

Ableitstrom

industriell < 1 mA (250 V / 60 Hz)
standard < 0.5 mA (250 V / 60 Hz)
medizinal (M5) < 5 µA (250 V / 60 Hz)
medizinal (M80) < 80 µA (250 V / 60 Hz)

Spannungsfestigkeit

> 1.7 kVDC zwischen L-N
> 2.7 kVDC zwischen L/N-PE | Schutzklasse II:>5.6kVDC zwischen L/N-Metallgehäuse
Prüfspannung (2 sec)

Zulässige Betriebstemperatur

-40 °C bis 100 °C

Klimakategorie

40/100/21 gemäss IEC 60068-1

Schutzklasse

Geeignet für Geräte der Schutzklasse I oder II gemäss IEC 61140

Klemme

Steckanschluss 6.3 x 0.8 mm
Schraubanschluss

Material

Stahl vernickelt

Überspannungsschutz

320 VAC 420 VDC 67 J

Netzfilter

Standard-, Medizinal- und Industrieversion, IEC 60939, UL 1283, CSA C22.2 no. 8
Technische Details

MTBF

> 200'000 h gemäss MIL-HB-217 F

Detaillierte Informationen zu Zulassungen, Normanforderungen, Verwendungshinweisen und Prüfdetails finden Sie in  Details über Zulassungen
SCHURTER Produkte sind grundsätzlich für den Einsatz im industriellen Umfeld ausgelegt. Sie verfügen über Zulassungen unabhängiger Prüfstellen gemäss nationaler und internationaler Normen.
Produkte mit spezifischen Eigenschaften und Anforderungen wie sie etwa im Bereich Automotive nach IATF 16949, der Medizintechnik gemäss ISO 13485 oder in der Luft- und Raumfahrt gefordert werden, können ausschliesslich mit kundenspezifischen, individuellen Vereinbarungen durch SCHURTER angeboten werden.

Zulassungen

Durch das Zulassungszeichen bescheinigen die Prüftstellen die Einhaltung der sicherheitstechnischen Anforderungen, die an elektronische Produkte gestellt werden.


Zulassung Referenztyp: FMAB NEO

Zulassungslogo Zertifikat Zulassungsstelle Beschreibung
Prüfzeichen ENEC 10
VDE Zulassungen
VDE Ausweisnummer: 40041643
Prüfzeichen cURus
UL Zulassungen
UL UR Ausweisnummer: E72928

Produktnormen

Produktnormen, welche referenziert werden

Organisation Design Norm Beschreibung
Prüfzeichen IEC Ausgelegt gemäss IEC 60939 Passive Filter für die Unterdrückung von elektromagnetischen Störungen
Prüfzeichen UL Ausgelegt gemäss UL 1283 Passive Filter für die Unterdrückung von elektromagnetischen Störungen
Prüfzeichen CSA_Group Ausgelegt gemäss CSA C22.2 no. 8 Filter gegen elektromagnetische Störungen (EMI)

Anwendungsnormen

Anwendungsnormen, in welchen die Produkte entsprechend verwendet werden können

Organisation Design Norm Beschreibung
Prüfzeichen IEC Geeignet für Anwendungen gemäss IEC/UL 62368-1 Einrichtungen für Audio/Video-, Informations- und Kommunikationstechnik - Teil 1: Sicherheitsanforderungen

Konformitäten

Das Produkt ist konform mit folgenden Richtlinien

Identifikation Details Aussteller Beschreibung
Prüfzeichen CE Selbsteklaration
CE-Konformitätserklärung
SCHURTER AG Die CE-Kennzeichnung erklärt, dass das Produkt gemäss der EU-Vordnung 765/2008 den geltenden Anforderungen genügt, die in den Harmonisierungsrechtsvorschriften der Gemeinschaft über ihre Anbringung festgelegt sind.
Prüfzeichen Zulassung_Symbol_UKCA
UKCA-Konformitätserklärung
SCHURTER AG Die UKCA-Kennzeichnung erklärt, dass das Produkt gemäss dem Britischen Amendment zur Verordnung (EC) 765/2008 den geltenden Anforderungen genügt.
Umwelt_Sicherheit RoHS_Logo_color_CMYK_tif
RoHS
SCHURTER AG Richtlinie RoHS 2011/65/EU, Ergänzung (EU) 2015/863
Umwelt_Sicherheit China_RoHS_e_konform_eps
China RoHS
SCHURTER AG Das Gesetz SJ/T 11363-2006 (China RoHS) ist seit dem 1. März 2007 in Kraft. Ähnlich wie bei der EU-Richtlinie RoHS.
Umwelt_Sicherheit REACH
REACH
SCHURTER AG Am 1. Juni 2007 trat die Verordnung (EG) Nr. 1907/2006 zur Registrierung, Bewertung, Zulassung und Beschränkung chemischer Stoffe 1 (kurz: "REACH") in Kraft.

800840020000006515
LOADING...

Dimension [mm]

Gehäuse PG mit Steckanschlüssen
FMAB_NEO_Massbild_Case_PG_Steckanschlüsse
1) Netz
2) Last
Gehäuse PH mit Steckanschlüssen
FMAB_NEO_Massbild_Case_PH_Steckanschlüsse
1) Netz
2) Last
Gehäuse PI mit Steckanschlüssen
FMAB_NEO_Massbild_Case_PI_Steckanschlüsse
1) Netz
2) Last
Gehäuse PK mit Steckanschlüssen
FMAB_NEO_Massbild_Case_PK_Steckanschlüsse
1) Netz
2) Last
Gehäuse PK mit Schraubanschlüssen
FMAB_NEO_Massbild_Case_PK_Schraubanschlüsse
1) Netz
2) Last
3) Anziehdrehmoment 0.8...1 Nm, Kontermutter festhalten
4) Kontermutter nicht lösen
Gehäuse QC mit Steckanschlüssen
FMAB_NEO_Massbild_Case_QC_Steckanschlüsse
1) Netz
2) Last
Gehäuse QD mit Steckanschlüssen
FMAB_NEO_Massbild_Case_QD_Steckanschlüsse
1) Netz
2) Last
Gehäuse QE mit Schraubanschlüssen
FMAB_NEO_Massbild_Case_QE_Schraubanschlüsse
1) Netz
2) Last
3) Anziehdrehmoment 0.8...1 Nm, Kontermutter festhalten
4) Kontermutter nicht lösen
Gehäuse QF mit Schraubanschlüssen
FMAB_NEO_Massbild_Case_QF_Schraubanschlüsse
1) Netz
2) Last
3) Anziehdrehmoment 0.8...1 Nm, Kontermutter festhalten
4) Kontermutter nicht lösen
Gehäuse mit Litzen
FMAB_NEO_Gehäuse_mit_Litzen
1) Netz
2) Last
3) Braun
4) Gelb-Grün
5) Blau
Gehäuse UL Schutzklasse II
FMAB_NEO_Massbild_D10-059-819
1) Netz
2) Last
Gehäuse UM Schutzklasse II
FMAB_NEO_Massbild_D10-059-825
1) Netz
2) Last
Gehäuse UN Schutzklasse II
FMAB_NEO_Massbild_D10-059-830
1) Netz
2) Last
Gehäuse UO Schutzklasse II
FMAB_NEO_Massbild_D10-059-831
1) Netz
2) Last
Gehäuse UG mit Erdleiterdrossel
FMAB_NEO_Massbild_PE-choke_D10-061-577
1) Netz
2) Last
Gehäuse UI mit Erdleiterdrossel
FMAB_NEO_Massbild_PE-choke_D10-061-580
1) Netz
2) Last

Schaltbilder

Standard Version oder Medizinal M80
Design N, P
FMAB_NEO_Schaltbild_Standard_Design_N_P
1) Netz
2) Last
Medizinalversion (M5)
Design N, P
FMAB_NEO_Schaltbild_Medizinal_M5_Design_N_P
1) Netz
2) Last
Standard Version oder Medizinal M80
Design Q
FMAB_NEO_Schaltbild_Standard_Design_Q
1) Netz
2) Last
Medizinalversion (M5)
Design Q
FMAB_NEO_Schaltbild_M5_Design_Q
1) Netz
2) Last
Medizinalversion (M5)
Schutzklasse II
FMAB_NEO_Schaltbild_Protection class II
1) Netz
2) Last
Standard oder Medizinalversion (M80) mit Erdleiterdrossel
Design N
FMAB_NEO_Schaltbild_M80_Choke_Design_PE
1) Netz
2) Last
Medizinalversion (M5) mit Erdleiterdrossel
Design N
FMAB_NEO_Schaltbild_M5_Choke_Design_PE
1) Netz
2) Last

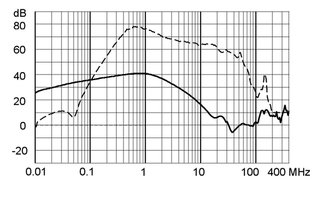

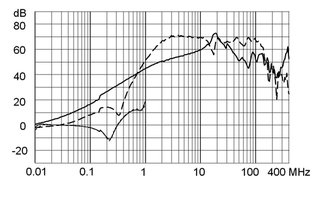

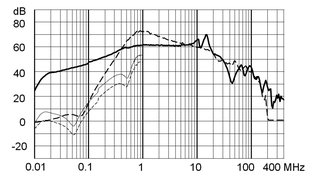

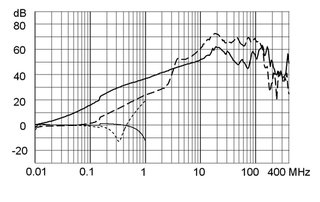

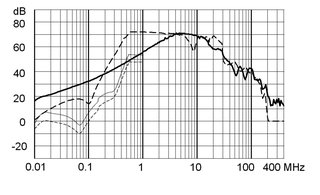

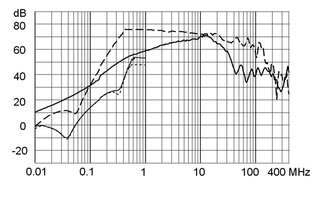

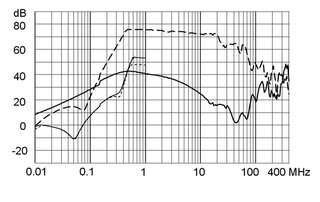

Einfügungsdämpfungen

Standard Version

1 A / Design N
FMAB_NEO_Einfügungsdämpfungskurve_1A_Design_N
3 A / Design N
FMAB_NEO_Einfügungsdämpfungskurve_3A_Design_N
4 A / Design N
FMAB_NEO_Einfügungsdämpfungskurve_4A_Design_N
6 A / Design N
FMAB_NEO_Einfügungsdämpfungskurve_6A_Design_N
8 A / Design N
FMAB_NEO_Einfügungsdämpfungskurve_8A_Design_N
10 A / Design N
FMAB_NEO_Einfügungsdämpfungskurve_10A_Design_N
12 A / Design N
FMAB_NEO_Einfügungsdämpfungskurve_12A_Design_N
16 A / Design N
FMAB_NEO_Einfügungsdämpfungskurve_16A_Design_N
20 A / Design N
FMAB_NEO_Einfügungsdämpfungskurve_20A_Design_N
30 A / Design N
FMAB_NEO_Einfügungsdämpfungskurve_N_30A
1 A / Design P
FMAB_NEO_Einfügungsdämpfungskurve_Standard_1A_Design_P
3 A / Design P
FMAB_NEO_Einfügungsdämpfungskurve_Standard_3A_Design_P
6 A / Design P
FMAB_NEO_Einfügungsdämpfungskurve_Standard_6A_Design_P
10 A / Design P
FMAB_NEO_Einfügungsdämpfungskurve_Standard_10A_Design_P
12 A / Design P
FMAB_NEO_Einfügungsdämpfungskurve_Standard_12A_Design_P
16 A / Design P
FMAB_NEO_Einfügungsdämpfungskurve_Standard_16A_Design_P
20 A / Design P
FMAB_NEO_Einfügungsdämpfungskurve_Standard_20A_Design_P
30 A / Design P
FMAB_NEO_Einfügungsdämpfungskurve_Standard_30A_Design_P
60 A / Design P
FMAB_NEO_Einfügungsdämpfungskurve_Standard_60A_Design_P
1 A / Design Q
FMAB_NEO_Einfügungsdämpfungskurve_Standard_1A_Design_Q
3 A / Design Q
FMAB_NEO_Einfügungsdämpfungskurve_Standard_3A_Design_Q
6 A / Design Q
FMAB_NEO_Einfügungsdämpfungskurve_Standard_6A_Design_Q
10 A / Design Q
FMAB_NEO_Einfügungsdämpfungskurve_Standard_10A_Design_Q
12 A / Design Q
FMAB_NEO_Einfügungsdämpfungskurve_Standard_12A_Design_Q
16 A / Design Q
FMAB_NEO_Einfügungsdämpfungskurve_Standard_16A_Design_Q
20 A / Design Q
FMAB_NEO_Einfügungsdämpfungskurve_Standard_20A_Design_Q
30 A / Design Q
FMAB_NEO_Einfügungsdämpfungskurve_Standard_30A_Design_Q
60 A / Design Q
FMAB_NEO_Einfügungsdämpfungskurve_Standard_60A_Design_Q

Medizinal Version (M5)

1 A / Design N
FMAB_NEO_Einfügungsdämpfungskurve_M5_1A_Design_N
3 A / Design N
FMAB_NEO_Einfügungsdämpfungskurve_M5_3A_Design_N
4 A / Design N
FMAB_NEO_Einfügungsdämpfungskurve_M5_4A_Design_N
6 A / Design N
FMAB_NEO_Einfügungsdämpfungskurve_M5_6A_Design_N
8 A / Design N
FMAB_NEO_Einfügungsdämpfungskurve_M5_8A_Design_N
10 A / Design N
FMAB_NEO_Einfügungsdämpfungskurve_M5_10A_Design_N
12 A / Design N
FMAB_NEO_Einfügungsdämpfungskurve_M5_12A_Design_N
16 A / Design N
FMAB_NEO_Einfügungsdämpfungskurve_M5_16A_Design_N
20 A / Design N
FMAB_NEO_Einfügungsdämpfungskurve_M5_20A_Design_N
30 A / Design N
FMAB_NEO_Einfügungsdämpfungskurve_M5_30A_Design_N
1 A / Design P
FMAB_NEO_Einfügungsdämpfungskurve_M5_1A_Design_P
3 A / Design P
FMAB_NEO_Einfügungsdämpfungskurve_M5_3A_Design_P
6 A / Design P
FMAB_NEO_Einfügungsdämpfungskurve_M5_6A_Design_P
10 A / Design P
FMAB_NEO_Einfügungsdämpfungskurve_M5_10A_Design_P
12 A / Design P
FMAB_NEO_Einfügungsdämpfungskurve_M5_12A_Design_P
16 A / Design P
FMAB_NEO_Einfügungsdämpfungskurve_M5_16A_Design_P
20 A / Design P
FMAB_NEO_Einfügungsdämpfungskurve_M5_20A_Design_P
30 A / Design P
FMAB_NEO_Einfügungsdämpfungskurve_M5_30A_Design_P
60 A / Design P
FMAB_NEO_Einfügungsdämpfungskurve_M5_60A_Design_P
1 A / Design Q
FMAB_NEO_Einfügungsdämpfungskurve_M5_1A_Design_Q
3 A / Design Q
FMAB_NEO_Einfügungsdämpfungskurve_M5_3A_Design_Q
6 A / Design Q
FMAB_NEO_Einfügungsdämpfungskurve_M5_6A_Design_Q
10 A / Design Q
FMAB_NEO_Einfügungsdämpfungskurve_M5_10A_Design_Q
12 A / Design Q
FMAB_NEO_Einfügungsdämpfungskurve_M5_12A_Design_Q
16 A / Design Q
FMAB_NEO_Einfügungsdämpfungskurve_M5_16A_Design_Q
20 A / Design Q
FMAB_NEO_Einfügungsdämpfungskurve_M5_20A_Design_Q
30 A / Design Q
FMAB_NEO_Einfügungsdämpfungskurve_M5_30A_Design_Q
60 A / Design Q
FMAB_NEO_Einfügungsdämpfungskurve_M5_60A_Design_Q

Medizinal Version (M80)

1 A / Design N
FMAB_NEO_Einfügungsdämpfungskurve_M80_1A_Design_N
3 A / Design N
FMAB_NEO_Einfügungsdämpfungskurve_M80_3A_Design_N
4 A / Design N
FMAB_NEO_Einfügungsdämpfungskurve_M80_4A_Design_N
6 A / Design N
FMAB_NEO_Einfügungsdämpfungskurve_M80_6A_Design_N
8 A / Design N
FMAB_NEO_Einfügungsdämpfungskurve_M80_8A_Design_N
10 A / Design N
FMAB_NEO_Einfügungsdämpfungskurve_M80_10A_Design_N
12 A / Design N
FMAB_NEO_Einfügungsdämpfungskurve_M80_12A_Design_N
16 A / Design N
FMAB_NEO_Einfügungsdämpfungskurve_M80_16A_Design_N
20 A / Design N
FMAB_NEO_Einfügungsdämpfungskurve_M80_20A_Design_N
30 A / Design N
FMAB_NEO_Einfügungsdämpfungskurve_M80_30A_Design_N
1 A / Design P
FMAB_NEO_Einfügungsdämpfungskurve_M80_1A_Design_P
3 A / Design P
FMAB_NEO_Einfügungsdämpfungskurve_M80_3A_Design_P
6 A / Design P
FMAB_NEO_Einfügungsdämpfungskurve_M80_6A_Design_P
10 A / Design P
FMAB_NEO_Einfügungsdämpfungskurve_M80_10A_Design_P
12 A / Design P
FMAB_NEO_Einfügungsdämpfungskurve_M80_12A_Design_P
16 A / Design P
FMAB_NEO_Einfügungsdämpfungskurve_M80_16A_Design_P
20 A / Design P
FMAB_NEO_Einfügungsdämpfungskurve_M80_20A_Design_P
30 A / Design P
FMAB_NEO_Einfügungsdämpfungskurve_M80_30A_Design_P
60 A / Design P
FMAB_NEO_Einfügungsdämpfungskurve_M80_60A_Design_P
1 A / Design Q
FMAB_NEO_Einfügungsdämpfungskurve_M80_1A_Design_Q
3 A / Design Q
FMAB_NEO_Einfügungsdämpfungskurve_M80_3A_Design_Q
6 A / Design Q
FMAB_NEO_Einfügungsdämpfungskurve_M80_6A_Design_Q
10 A / Design Q
FMAB_NEO_Einfügungsdämpfungskurve_M80_10A_Design_Q
12 A / Design Q
FMAB_NEO_Einfügungsdämpfungskurve_M80_12A_Design_Q
16 A / Design Q
FMAB_NEO_Einfügungsdämpfungskurve_M80_16A_Design_Q
20 A / Design Q
FMAB_NEO_Einfügungsdämpfungskurve_M80_20A_Design_Q
30 A / Design Q
FMAB_NEO_Einfügungsdämpfungskurve_M80_30A_Design_Q
60 A / Design Q
FMAB_NEO_Einfügungsdämpfungskurve_M80_60A_Design_Q

Standard mit Erdleiterdrossel

1 A / Design N
FMAB_NEO_Einfügungsdämpfungskurve_Standard_1A_Design_N
3 A / Design N
FMAB_NEO_Einfügungsdämpfungskurve_Standard_3A_Design_N
4 A / Design N
FMAB_NEO_Einfügungsdämpfungskurve_Standard_4A_Design_N
6 A / Design N
FMAB_NEO_Einfügungsdämpfungskurve_Standard_6A_Design_N
8 A / Design N
FMAB_NEO_Einfügungsdämpfungskurve_Standard_8A_Design_N
10 A / Design N
FMAB_NEO_Einfügungsdämpfungskurve_Standard_10A_Design_N
12 A / Design N
FMAB_NEO_Einfügungsdämpfungskurve_Standard_12A_Design_N
16 A / Design N
FMAB_NEO_Einfügungsdämpfungskurve_Standard_16A_Design_N
20 A / Design N
FMAB_NEO_Einfügungsdämpfungskurve_Standard_20A_Design_N

Medizinal (M5) mit Erdleiterdrossel

1 A / Design N
FMAB_NEO_Einfügungsdämpfungskurve_M5_1A_Design_N
3 A / Design N
FMAB_NEO_Einfügungsdämpfungskurve_M5_3A_Design_N
4 A / Design N
FMAB_NEO_Einfügungsdämpfungskurve_M5_4A_Design_N
6 A / Design N
FMAB_NEO_Einfügungsdämpfungskurve_M5_6A_Design_N
8 A / Design N
FMAB_NEO_Einfügungsdämpfungskurve_M5_8A_Design_N
10 A / Design N
FMAB_NEO_Einfügungsdämpfungskurve_M5_10A_Design_N
12 A / Design N
FMAB_NEO_Einfügungsdämpfungskurve_M5_12A_Design_N
16 A / Design N
FMAB_NEO_Einfügungsdämpfungskurve_M5_16A_Design_N
20 A / Design N
FMAB_NEO_Einfügungsdämpfungskurve_M5_20A_Design_N

Medizinal (M80) mit Erdleiterdrossel

1 A / Design N
FMAB_NEO_Einfügungsdämpfungskurve_M80_1A_Design_N
3 A / Design N
FMAB_NEO_Einfügungsdämpfungskurve_M80_3A_Design_N
4 A / Design N
FMAB_NEO_Einfügungsdämpfungskurve_M80_4A_Design_PE
6 A / Design N
FMAB_NEO_Einfügungsdämpfungskurve_M80_6A_Design_N
8 A / Design N
FMAB_NEO_Einfügungsdämpfungskurve_M80_8A_Design_N
10 A / Design N
FMAB_NEO_Einfügungsdämpfungskurve_M80_10A_Design_N
12 A / Design N
FMAB_NEO_Einfügungsdämpfungskurve_M80_12A_Design_N
16 A / Design N
FMAB_NEO_Einfügungsdämpfungskurve_M80_16A_Design_PE
20 A / Design N
FMAB_NEO_Einfügungsdämpfungskurve_M80_20A_Design_N

Standard HP

1 A
FMAB_NEO_Einfügungsdämpfungskurve_Standard_HP_1A
3 A
FMAB_NEO_Einfügungsdämpfungskurve_Standard_HP_3A
4 A
FMAB_NEO_Einfügungsdämpfungskurve_Standard_HP_4A
6 A
FMAB_NEO_Einfügungsdämpfungskurve_Standard_HP_6A
8 A
FMAB_NEO_Einfügungsdämpfungskurve_Standard_HP_8A
10 A
FMAB_NEO_Einfügungsdämpfungskurve_Standard_HP_10A
12 A
FMAB_NEO_Einfügungsdämpfungskurve_Standard_HP_12A
16 A
FMAB_NEO_Einfügungsdämpfungskurve_Standard_HP_16A
20 A
FMAB_NEO_Einfügungsdämpfungskurve_Standard_HP_20A
30 A
FMAB_NEO_Einfügungsdämpfungskurve_Standard_HP_30A

Medizinal (M5) HP

1 A
FMAB_NEO_Einfügungsdämpfungskurve_M5_HP_1A_PCII
3 A
FMAB_NEO_Einfügungsdämpfungskurve_M5_HP_3A_PCII
4 A
FMAB_NEO_Einfügungsdämpfungskurve_M5_HP_4A_PCII
6 A
FMAB_NEO_Einfügungsdämpfungskurve_M5_HP_6A_PCII
8 A
FMAB_NEO_Einfügungsdämpfungskurve_M5_HP_8A_PCII
10 A
FMAB_NEO_Einfügungsdämpfungskurve_M5_HP_10A_PCII
12 A
FMAB_NEO_Einfügungsdämpfungskurve_M5_HP_12A_PCII
16 A
FMAB_NEO_Einfügungsdämpfungskurve_M5_HP_16A_PCII
20 A
FMAB_NEO_Einfügungsdämpfungskurve_M5_HP_20A_PCII
30 A
FMAB_NEO_Einfügungsdämpfungskurve_M5_HP_30A

Medizinal (M80) HP

1 A
FMAB_NEO_Einfügungsdämpfungskurve_M80_HP_1A
3 A
FMAB_NEO_Einfügungsdämpfungskurve_M80_HP_3A
4 A
FMAB_NEO_Einfügungsdämpfungskurve_M80_HP_4A
6 A
FMAB_NEO_Einfügungsdämpfungskurve_M80_HP_6A
8 A
FMAB_NEO_Einfügungsdämpfungskurve_M80_HP_8A
10 A
FMAB_NEO_Einfügungsdämpfungskurve_M80_HP_10A
12 A
FMAB_NEO_Einfügungsdämpfungskurve_M80_HP_12A
16 A
FMAB_NEO_Einfügungsdämpfungskurve_M80_HP_16A
20 A
FMAB_NEO_Einfügungsdämpfungskurve_M80_HP_20A
30 A
FMAB_NEO_Einfügungsdämpfungskurve_M80_HP_30A

Kurze Variantentabelle FMAB NEO Öffne vollständige Tabelle FMAB NEO

Nennstrom Filter-Typ Klemme Bestell-Nummer

Variantendetails


A=Oft bestellt Kostenloses Muster Bestandsabfrage Distributor ...
[A]

1 Standardversion QC 6.3 x 0.8 mm 5500.2630.01 ...
1 Standardversion QC 6.3 x 0.8 mm 5500.2630.21 ...
1 Standardversion QC 6.3 x 0.8 mm 5500.2640.01  A  ...
1 Standardversion QC 6.3 x 0.8 mm 5500.2650.01  A  ...
3 Standardversion QC 6.3 x 0.8 mm 5500.2631.01  A  ...
3 Standardversion QC 6.3 x 0.8 mm 5500.2631.21 ...
3 Standardversion QC 6.3 x 0.8 mm 5500.2641.01 ...
3 Standardversion QC 6.3 x 0.8 mm 5500.2651.01  A  ...
4 Standardversion QC 6.3 x 0.8 mm 5500.2632.01  A  ...
4 Standardversion QC 6.3 x 0.8 mm 5500.2632.21 ...
6 Standardversion QC 6.3 x 0.8 mm 5500.2633.01  A  ...
6 Standardversion QC 6.3 x 0.8 mm 5500.2633.21 ...
6 Standardversion QC 6.3 x 0.8 mm 5500.2642.01 ...
6 Standardversion QC 6.3 x 0.8 mm 5500.2652.01  A  ...
8 Standardversion QC 6.3 x 0.8 mm 5500.2634.01  A  ...
8 Standardversion QC 6.3 x 0.8 mm 5500.2634.21 ...
10 Standardversion QC 6.3 x 0.8 mm 5500.2635.01  A  ...
10 Standardversion QC 6.3 x 0.8 mm 5500.2635.21 ...
10 Standardversion QC 6.3 x 0.8 mm 5500.2643.01  A  ...
10 Standardversion QC 6.3 x 0.8 mm 5500.2653.01  A  ...
12 Standardversion QC 6.3 x 0.8 mm 5500.2636.01  A  ...
12 Standardversion QC 6.3 x 0.8 mm 5500.2636.21 ...
12 Standardversion QC 6.3 x 0.8 mm 5500.2644.01  A  ...
12 Standardversion QC 6.3 x 0.8 mm 5500.2654.01  A  ...
16 Standardversion QC 6.3 x 0.8 mm 5500.2637.01  A  ...
16 Standardversion QC 6.3 x 0.8 mm 5500.2637.21 ...
16 Standardversion QC 6.3 x 0.8 mm 5500.2645.01  A  ...
16 Standardversion QC 6.3 x 0.8 mm 5500.2655.01  A  ...
20 Standardversion QC 6.3 x 0.8 mm 5500.2638.01  A  ...
20 Standardversion QC 6.3 x 0.8 mm 5500.2638.21  A  ...
20 Standardversion QC 6.3 x 0.8 mm 5500.2646.01  A  ...
20 Standardversion QC 6.3 x 0.8 mm 5500.2656.01  A  ...
30 Standardversion Schraubanschluss M4 5500.2639.03  A  ...
30 Standardversion Schraubanschluss M4 5500.2647.03  A  ...
30 Standardversion Schraubanschluss M4 5500.2657.03  A  ...
60 Standardversion Schraubanschluss M6 5500.2648.03  A  ...
60 Standardversion Schraubanschluss M6 5500.2658.03  A  ...
1 Standardversion mit Erdleiterdrossel QC 6.3 x 0.8 mm 3-137-000  A  ...
3 Standardversion mit Erdleiterdrossel QC 6.3 x 0.8 mm 3-137-001  A  ...
4 Standardversion mit Erdleiterdrossel QC 6.3 x 0.8 mm 3-137-002  A  ...
6 Standardversion mit Erdleiterdrossel QC 6.3 x 0.8 mm 3-137-003  A  ...
8 Standardversion mit Erdleiterdrossel QC 6.3 x 0.8 mm 3-137-004  A  ...
10 Standardversion mit Erdleiterdrossel QC 6.3 x 0.8 mm 3-137-005  A  ...
12 Standardversion mit Erdleiterdrossel QC 6.3 x 0.8 mm 3-137-006  A  ...
16 Standardversion mit Erdleiterdrossel QC 6.3 x 0.8 mm 3-137-007  A  ...
20 Standardversion mit Erdleiterdrossel QC 6.3 x 0.8 mm 3-137-008  A  ...
1 Standardversion HP QC 6.3 x 0.8 mm 3-143-596  A  ...
3 Standardversion HP QC 6.3 x 0.8 mm 3-143-597  A  ...
4 Standardversion HP QC 6.3 x 0.8 mm 3-143-598  A  ...
6 Standardversion HP QC 6.3 x 0.8 mm 3-143-599  A  ...
8 Standardversion HP QC 6.3 x 0.8 mm 3-143-600  A  ...
10 Standardversion HP QC 6.3 x 0.8 mm 3-143-601  A  ...
12 Standardversion HP QC 6.3 x 0.8 mm 3-143-602  A  ...
16 Standardversion HP QC 6.3 x 0.8 mm 3-143-603  A  ...
20 Standardversion HP QC 6.3 x 0.8 mm 3-143-604  A  ...
30 Standardversion HP Schraubanschluss M4 3-143-605  A  ...
1 Medizinalversion (M5) mit Erdleiterdrossel QC 6.3 x 0.8 mm 3-137-009 ...
3 Medizinalversion (M5) mit Erdleiterdrossel QC 6.3 x 0.8 mm 3-137-010 ...
4 Medizinalversion (M5) mit Erdleiterdrossel QC 6.3 x 0.8 mm 3-137-011 ...
6 Medizinalversion (M5) mit Erdleiterdrossel QC 6.3 x 0.8 mm 3-137-012 ...
8 Medizinalversion (M5) mit Erdleiterdrossel QC 6.3 x 0.8 mm 3-137-013 ...
10 Medizinalversion (M5) mit Erdleiterdrossel QC 6.3 x 0.8 mm 3-137-014 ...
12 Medizinalversion (M5) mit Erdleiterdrossel QC 6.3 x 0.8 mm 3-137-015 ...
16 Medizinalversion (M5) mit Erdleiterdrossel QC 6.3 x 0.8 mm 3-137-016 ...
20 Medizinalversion (M5) mit Erdleiterdrossel QC 6.3 x 0.8 mm 3-137-017 ...
1 Medizinalversion (M80) mit Erdleiterdrossel QC 6.3 x 0.8 mm 3-137-018 ...
3 Medizinalversion (M80) mit Erdleiterdrossel QC 6.3 x 0.8 mm 3-137-019 ...
4 Medizinalversion (M80) mit Erdleiterdrossel QC 6.3 x 0.8 mm 3-137-020 ...
6 Medizinalversion (M80) mit Erdleiterdrossel QC 6.3 x 0.8 mm 3-137-021 ...
8 Medizinalversion (M80) mit Erdleiterdrossel QC 6.3 x 0.8 mm 3-137-022 ...
10 Medizinalversion (M80) mit Erdleiterdrossel QC 6.3 x 0.8 mm 3-137-023 ...
12 Medizinalversion (M80) mit Erdleiterdrossel QC 6.3 x 0.8 mm 3-137-024 ...
16 Medizinalversion (M80) mit Erdleiterdrossel QC 6.3 x 0.8 mm 3-137-025 ...
20 Medizinalversion (M80) mit Erdleiterdrossel QC 6.3 x 0.8 mm 3-137-026 ...
1 Medizinal (M5) QC 6.3 x 0.8 mm 3-134-821 ...
1 Medizinal (M5) QC 6.3 x 0.8 mm 5500.2630.04 ...
1 Medizinal (M5) QC 6.3 x 0.8 mm 5500.2640.04 ...
1 Medizinal (M5) QC 6.3 x 0.8 mm 5500.2650.04 ...
3 Medizinal (M5) QC 6.3 x 0.8 mm 3-134-822 ...
3 Medizinal (M5) QC 6.3 x 0.8 mm 5500.2631.04 ...
3 Medizinal (M5) QC 6.3 x 0.8 mm 5500.2641.04 ...
3 Medizinal (M5) QC 6.3 x 0.8 mm 5500.2651.04 ...
4 Medizinal (M5) QC 6.3 x 0.8 mm 3-134-823 ...
4 Medizinal (M5) QC 6.3 x 0.8 mm 5500.2632.04 ...
6 Medizinal (M5) QC 6.3 x 0.8 mm 3-134-824 ...
6 Medizinal (M5) QC 6.3 x 0.8 mm 5500.2633.04 ...
6 Medizinal (M5) QC 6.3 x 0.8 mm 5500.2642.04 ...
6 Medizinal (M5) QC 6.3 x 0.8 mm 5500.2652.04 ...
8 Medizinal (M5) QC 6.3 x 0.8 mm 3-134-825 ...
8 Medizinal (M5) QC 6.3 x 0.8 mm 5500.2634.04 ...
10 Medizinal (M5) QC 6.3 x 0.8 mm 3-134-826 ...
10 Medizinal (M5) QC 6.3 x 0.8 mm 5500.2635.04 ...
10 Medizinal (M5) QC 6.3 x 0.8 mm 5500.2643.04 ...
10 Medizinal (M5) QC 6.3 x 0.8 mm 5500.2653.04 ...
12 Medizinal (M5) QC 6.3 x 0.8 mm 3-134-827 ...
12 Medizinal (M5) QC 6.3 x 0.8 mm 5500.2636.04 ...
12 Medizinal (M5) QC 6.3 x 0.8 mm 5500.2644.04 ...
12 Medizinal (M5) QC 6.3 x 0.8 mm 5500.2654.04 ...
16 Medizinal (M5) QC 6.3 x 0.8 mm 3-134-828 ...
16 Medizinal (M5) QC 6.3 x 0.8 mm 5500.2637.04 ...
16 Medizinal (M5) QC 6.3 x 0.8 mm 5500.2645.04 ...
16 Medizinal (M5) QC 6.3 x 0.8 mm 5500.2655.04 ...
20 Medizinal (M5) QC 6.3 x 0.8 mm 3-134-829 ...
20 Medizinal (M5) QC 6.3 x 0.8 mm 5500.2638.04 ...
20 Medizinal (M5) QC 6.3 x 0.8 mm 5500.2646.04 ...
20 Medizinal (M5) QC 6.3 x 0.8 mm 5500.2656.04 ...
30 Medizinal (M5) Schraubanschluss M4 5500.2639.06 ...
30 Medizinal (M5) Schraubanschluss M4 5500.2647.06 ...
30 Medizinal (M5) Schraubanschluss M4 5500.2657.06 ...
60 Medizinal (M5) Schraubanschluss M6 5500.2648.06 ...
60 Medizinal (M5) Schraubanschluss M6 5500.2658.06 ...
1 Medizinal (M80) QC 6.3 x 0.8 mm 5500.2630.07 ...
1 Medizinal (M80) QC 6.3 x 0.8 mm 5500.2640.07 ...
1 Medizinal (M80) QC 6.3 x 0.8 mm 5500.2650.07 ...
3 Medizinal (M80) QC 6.3 x 0.8 mm 5500.2631.07 ...
3 Medizinal (M80) QC 6.3 x 0.8 mm 5500.2641.07 ...
3 Medizinal (M80) QC 6.3 x 0.8 mm 5500.2651.07 ...
4 Medizinal (M80) QC 6.3 x 0.8 mm 5500.2632.07 ...
6 Medizinal (M80) QC 6.3 x 0.8 mm 5500.2633.07 ...
6 Medizinal (M80) QC 6.3 x 0.8 mm 5500.2642.07 ...
6 Medizinal (M80) QC 6.3 x 0.8 mm 5500.2652.07 ...
8 Medizinal (M80) QC 6.3 x 0.8 mm 5500.2634.07 ...
10 Medizinal (M80) QC 6.3 x 0.8 mm 5500.2635.07 ...
10 Medizinal (M80) QC 6.3 x 0.8 mm 5500.2643.07 ...
10 Medizinal (M80) QC 6.3 x 0.8 mm 5500.2653.07 ...
12 Medizinal (M80) QC 6.3 x 0.8 mm 5500.2636.07 ...
12 Medizinal (M80) QC 6.3 x 0.8 mm 5500.2644.07 ...
12 Medizinal (M80) QC 6.3 x 0.8 mm 5500.2654.07 ...
16 Medizinal (M80) QC 6.3 x 0.8 mm 5500.2637.07 ...
16 Medizinal (M80) QC 6.3 x 0.8 mm 5500.2645.07 ...
16 Medizinal (M80) QC 6.3 x 0.8 mm 5500.2655.07 ...
20 Medizinal (M80) QC 6.3 x 0.8 mm 5500.2638.07 ...
20 Medizinal (M80) QC 6.3 x 0.8 mm 5500.2646.07 ...
20 Medizinal (M80) QC 6.3 x 0.8 mm 5500.2656.07 ...
30 Medizinal (M80) Schraubanschluss M4 5500.2639.09 ...
30 Medizinal (M80) Schraubanschluss M4 5500.2647.09 ...
30 Medizinal (M80) Schraubanschluss M4 5500.2657.09 ...
60 Medizinal (M80) Schraubanschluss M6 5500.2648.09 ...
60 Medizinal (M80) Schraubanschluss M6 5500.2658.09 ...
1 Medizinal (M5) HP QC 6.3 x 0.8 mm 3-134-830 ...
1 Medizinal (M5) HP QC 6.3 x 0.8 mm 3-143-606  A  ...
3 Medizinal (M5) HP QC 6.3 x 0.8 mm 3-134-831 ...
3 Medizinal (M5) HP QC 6.3 x 0.8 mm 3-143-607  A  ...
4 Medizinal (M5) HP QC 6.3 x 0.8 mm 3-134-832 ...
4 Medizinal (M5) HP QC 6.3 x 0.8 mm 3-143-608  A  ...
6 Medizinal (M5) HP QC 6.3 x 0.8 mm 3-134-833 ...
6 Medizinal (M5) HP QC 6.3 x 0.8 mm 3-143-609  A  ...
8 Medizinal (M5) HP QC 6.3 x 0.8 mm 3-134-834 ...
8 Medizinal (M5) HP QC 6.3 x 0.8 mm 3-143-610  A  ...
10 Medizinal (M5) HP QC 6.3 x 0.8 mm 3-134-835 ...
10 Medizinal (M5) HP QC 6.3 x 0.8 mm 3-143-611  A  ...
12 Medizinal (M5) HP QC 6.3 x 0.8 mm 3-134-836 ...
12 Medizinal (M5) HP QC 6.3 x 0.8 mm 3-143-612  A  ...
16 Medizinal (M5) HP QC 6.3 x 0.8 mm 3-134-837 ...
16 Medizinal (M5) HP QC 6.3 x 0.8 mm 3-143-613  A  ...
20 Medizinal (M5) HP QC 6.3 x 0.8 mm 3-134-838 ...
20 Medizinal (M5) HP QC 6.3 x 0.8 mm 3-143-614  A  ...
30 Medizinal (M5) HP Schraubanschluss M4 3-143-615  A  ...
1 Medizinal (M80) HP QC 6.3 x 0.8 mm 3-143-616 ...
3 Medizinal (M80) HP QC 6.3 x 0.8 mm 3-143-617 ...
4 Medizinal (M80) HP QC 6.3 x 0.8 mm 3-143-618 ...
6 Medizinal (M80) HP QC 6.3 x 0.8 mm 3-143-619 ...
8 Medizinal (M80) HP QC 6.3 x 0.8 mm 3-143-620 ...
10 Medizinal (M80) HP QC 6.3 x 0.8 mm 3-143-621 ...
12 Medizinal (M80) HP QC 6.3 x 0.8 mm 3-143-622 ...
16 Medizinal (M80) HP QC 6.3 x 0.8 mm 3-143-623 ...
20 Medizinal (M80) HP QC 6.3 x 0.8 mm 3-143-624 ...
30 Medizinal (M80) HP Schraubanschluss M4 3-143-625 ...

█ Oft verkauft.

4 Designs N) Excellente symmetrische Dämpfungsgüte␍␉P) Hohe symmetrische Dämpfungsgüte␍␉Q) Standard Dämpfungsgüte␍␉HP) Hohe Performance

60A Medizinal Filter M5 und M80, Design P, sind nur geeignet für die Verwendung in Medizingeräten mit festem Anschluss ans Stromnetz.
800840020000006515

Referenzen / Dokumente

LOADING...

Zubehör FMAB NEO

Zubehör (1)

[Swipe to the left and right for more options]

DIN Rail Kit
DIN-Rail_Kit_Katalogbild

Montagezubehör für kompakte 1- und 3-Phasen-Filter


06.06.2024

de prod Durch die Änderung der Katalogversion (Desktop&lt;&gt; Mobile), werden die gewählten Filter im Katalog zurückgesetzt
