Technische Daten
Kostenloses Muster
Gerne stellen wir Muster für Anwendungsprüfung unkompliziert zur Verfügung.
Senden Sie uns dazu Ihre Lieferadresse mit der spezifischen Anfrage zu.
27 Varianten
Beschreibung
- Filter für 277 VAC oder 400 VDC Anwendungen
- 1 stufig
- Kompaktes Filter mit hoher symmetrischer Dämpfung
Alleinstellungsmerkmale
- Für hohe AC- oder DC-Spannungen
- Exzellente symmetrische Dämpfung
- Rundum geschlossenes Stahlgehäuse
- Optional mit Überspannungsschutz
Merkmale
- Für 277 VAC Anwendungen im Nord-Amerika WYE 480/277 Volt Netz
Für 400 VDC Anwendungen z.B. Rechnencenter - Speziell für Anwendungen mit hohen symmetrischen Störungen verursacht durch schaltende Halbleiter
- Geeignet für den Einsatz in Geräten nach IEC/UL 62368-1
Geeignet für den Einsatz in Medizinalgeräten nach IEC/UL 60601-1 (1 MOOP, 1 MOPP)
Weitere Ausführungen auf Anfrage
- Überspannungsschutz mit Varistor
Nenndaten IEC
1 - 20 A @ Tu 40 °C / 277 VAC; 50 Hz
1 - 20 A @ Tu 40 °C / 277 VDC
Nenndaten UL/CSA
1 - 20 A @ Tu 40 °C / 277 VAC; 60 Hz
1 - 20 A @ Tu 40 °C / 400 VDC
Ableitstrom
industriell < 1 mA (250 V / 60 Hz)
Spannungsfestigkeit
> 1.7 kVDC zwischen L-N
> 2.7 kVDC zwischen L/N-PE
Prüfspannung (2 sec)
Zulässige Betriebstemperatur
-40 °C bis 100 °C
Klimakategorie
40/100/21 gemäss IEC 60068-1
Schutzklasse
Geeignet für Geräte der Schutzklasse I gemäss IEC 61140
Klemme
Steckanschluss 6.3 x 0.8 mm
Material
Metall
Netzfilter
Standard-, Medizinal- und Industrieversion, IEC 60939, UL 1283, CSA C22.2 no. 8
Technische Details
MTBF
> 200'000 h gemäss MIL-HB-217 F
Detaillierte Informationen zu Zulassungen, Normanforderungen, Verwendungshinweisen und Prüfdetails finden Sie in
Details über Zulassungen
SCHURTER Produkte sind grundsätzlich für den Einsatz im industriellen Umfeld ausgelegt. Sie verfügen über Zulassungen unabhängiger Prüfstellen gemäss nationaler und internationaler Normen.
Produkte mit spezifischen Eigenschaften und Anforderungen wie sie etwa im Bereich Automotive nach IATF 16949, der Medizintechnik gemäss ISO 13485 oder in der Luft- und Raumfahrt gefordert werden, können ausschliesslich mit kundenspezifischen, individuellen Vereinbarungen durch SCHURTER angeboten werden.
Zulassungen
Durch das Zulassungszeichen bescheinigen die Prüftstellen die Einhaltung der sicherheitstechnischen Anforderungen, die an elektronische Produkte gestellt werden.
Zulassung Referenztyp: FMAB HV
| Zulassungslogo | Zertifikat | Zulassungsstelle | Beschreibung |
|---|---|---|---|
|
VDE | Ausweisnummer: 40050001 | |
|
UL | UR Ausweisnummer: E495089 |
Produktnormen
Produktnormen, welche referenziert werden
| Organisation | Design | Norm | Beschreibung |
|---|---|---|---|
|
Ausgelegt gemäss | IEC 60939 | Passive Filter für die Unterdrückung von elektromagnetischen Störungen |
|
|
Ausgelegt gemäss | IEC 61058-1 | Geräteschalter - Teil 1: Allgemeine Anforderungen |
|
Ausgelegt gemäss | UL 1283 | Passive Filter für die Unterdrückung von elektromagnetischen Störungen |
|
Ausgelegt gemäss | CSA C22.2 no. 8 | Filter gegen elektromagnetische Störungen (EMI) |
Anwendungsnormen
Anwendungsnormen, in welchen die Produkte entsprechend verwendet werden können
| Organisation | Design | Norm | Beschreibung |
|---|---|---|---|
|
|
Geeignet für Anwendungen gemäss | IEC/UL 62368-1 | Einrichtungen für Audio/Video-, Informations- und Kommunikationstechnik - Teil 1: Sicherheitsanforderungen |
Konformitäten
Das Produkt ist konform mit folgenden Richtlinien
| Identifikation | Details | Aussteller | Beschreibung |
|---|---|---|---|
|
SCHURTER AG | Die CE-Kennzeichnung erklärt, dass das Produkt gemäss der EU-Vordnung 765/2008 den geltenden Anforderungen genügt, die in den Harmonisierungsrechtsvorschriften der Gemeinschaft über ihre Anbringung festgelegt sind. | |
|
SCHURTER AG | Die UKCA-Kennzeichnung erklärt, dass das Produkt gemäss dem Britischen Amendment zur Verordnung (EC) 765/2008 den geltenden Anforderungen genügt. | |
|
SCHURTER AG | Richtlinie RoHS 2011/65/EU, Ergänzung (EU) 2015/863 | |
|
SCHURTER AG | Das Gesetz SJ/T 11363-2006 (China RoHS) ist seit dem 1. März 2007 in Kraft. Ähnlich wie bei der EU-Richtlinie RoHS. | |
|
SCHURTER AG | Am 1. Juni 2007 trat die Verordnung (EG) Nr. 1907/2006 zur Registrierung, Bewertung, Zulassung und Beschränkung chemischer Stoffe 1 (kurz: "REACH") in Kraft. |
LOADING...
Schaltbilder

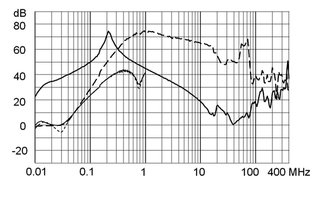

Einfügungsdämpfungen
Kurze Variantentabelle FMAB HV Öffne vollständige Tabelle FMAB HV
| Nennstrom | Filter-Typ | Klemme |
Bestell-Nummer
|
Kostenloses Muster |
Bestandsabfrage Distributor Bestandsabfrage Distributor
|
... | |
|---|---|---|---|---|---|---|---|
| [A] | |||||||
| 1 | Standardversion | Steckanschluss 6.3 x 0.8 mm | 3-109-227 | ... | |||
| 3 | Standardversion | Steckanschluss 6.3 x 0.8 mm | 3-109-228 | ... | |||
| 4 | Standardversion | Steckanschluss 6.3 x 0.8 mm | 3-109-229 | ... | |||
| 6 | Standardversion | Steckanschluss 6.3 x 0.8 mm | 3-109-230 | ... | |||
| 8 | Standardversion | Steckanschluss 6.3 x 0.8 mm | 3-109-231 | ... | |||
| 10 | Industrieversion | Steckanschluss 6.3 x 0.8 mm | 3-109-232 | ... | |||
| 12 | Industrieversion | Steckanschluss 6.3 x 0.8 mm | 3-109-233 | ... | |||
| 16 | Industrieversion | Steckanschluss 6.3 x 0.8 mm | 3-109-234 | ... | |||
| 20 | Industrieversion | Steckanschluss 6.3 x 0.8 mm | 3-109-235 | ... | |||
| 1 | Medizinal (M5) | Steckanschluss 6.3 x 0.8 mm | 3-109-236 | ... | |||
| 3 | Medizinal (M5) | Steckanschluss 6.3 x 0.8 mm | 3-109-237 | ... | |||
| 4 | Medizinal (M5) | Steckanschluss 6.3 x 0.8 mm | 3-109-238 | ... | |||
| 6 | Medizinal (M5) | Steckanschluss 6.3 x 0.8 mm | 3-109-239 | ... | |||
| 8 | Medizinal (M5) | Steckanschluss 6.3 x 0.8 mm | 3-109-240 | ... | |||
| 10 | Medizinal (M5) | Steckanschluss 6.3 x 0.8 mm | 3-109-241 | ... | |||
| 12 | Medizinal (M5) | Steckanschluss 6.3 x 0.8 mm | 3-109-242 | ... | |||
| 16 | Medizinal (M5) | Steckanschluss 6.3 x 0.8 mm | 3-109-243 | ... | |||
| 20 | Medizinal (M5) | Steckanschluss 6.3 x 0.8 mm | 3-109-244 | ... | |||
| 1 | Medizinal (M80) | Steckanschluss 6.3 x 0.8 mm | 3-109-426 | ... | |||
| 3 | Medizinal (M80) | Steckanschluss 6.3 x 0.8 mm | 3-109-427 | ... | |||
| 4 | Medizinal (M80) | Steckanschluss 6.3 x 0.8 mm | 3-109-428 | ... | |||
| 6 | Medizinal (M80) | Steckanschluss 6.3 x 0.8 mm | 3-109-429 | ... | |||
| 8 | Medizinal (M80) | Steckanschluss 6.3 x 0.8 mm | 3-109-430 | ... | |||
| 10 | Medizinal (M80) | Steckanschluss 6.3 x 0.8 mm | 3-109-431 | ... | |||
| 12 | Medizinal (M80) | Steckanschluss 6.3 x 0.8 mm | 3-109-432 | ... | |||
| 16 | Medizinal (M80) | Steckanschluss 6.3 x 0.8 mm | 3-109-433 | ... | |||
| 20 | Medizinal (M80) | Steckanschluss 6.3 x 0.8 mm | 3-109-434 | ... |
Zubehör (1)
