Sockel mit Kopf zu Grip

Serie: FEU (Grip)

Geschlossener Sicherungshalter, 5 x 20 / 6.3 x 32 mm, Fingergrip

3 Varianten

Zulassungen und Konformitäten

CAD

Sicherungshalter

Beschreibung

Schraubverschlusskappe

Detailanfrage zu Typ

Details FEU (Grip)

Technische Daten

Zulassungen und Konformitäten

CAD-Zeichnungen

Dimension

Elektrische Kennwerte

Berührungsschutz Kategorie

PC2

Sicherungseinsatz

5 x 20 / 6.3 x 32 mm

Montage

Einbau in Platten, frontseitig

Befestigung

Schraubmutter

Klemme

Löt

Nennspannung

250 VAC (VDE), 600 VAC/DC (UL/CSA)

Nennstrom

10 A (VDE), 20 A (UL/CSA)

Nennleistungsaufnahme IEC

4 W / 10 A @ Tu 23 °C
Zulässige Leistungsaufnahme bei höheren Umgebungstemp. siehe Derating-Kurven

Schutzgrad

IP40

Schutzklasse

Geeignet für Geräte der Schutzklasse I gemäss IEC 61140

Zulässige Umgebungstemp.

-40 °C bis 85 °C

Klimakategorie

40/085/21 gemäss IEC 60068-1

Material: Sockel

Duroplast, schwarz

Material: Anschlüsse

Kupferlegierung, verzinnt

Einzelgewicht

5.5 g / 3.22 g

Lagerbedingungen

0 °C bis 60 °C, max. 70% r.F.

Stempelung

S_SCHURTER_Logo , Typ, Nennspannung, Nennstrom, Prüfzeichen

Lötverfahren

Hand
Lötprofil

Lötbarkeit

350 °C / 2 sec gemäss IEC 60068-2-20, Test Ta, Methode 2

Lötwärmebeständigkeit

350 °C / 10 sec gemäss IEC 60068-2-20, Test Tb, Methode 2

Kontaktwiderstand

≤ 10 mΩ bei 100 mA gemäss IEC 60127-6

Spannungsfestigkeit

> 3 kV
> 4 kV zwischen spannungsführenden Teilen
(50 Hz: 1 min)

Stossspannungsfestigkeit

> 4 kV zwischen spannungsführenden Teilen
> 6 kV zwischen spannungsführenden Teilen

Isolationswiderstand

> 10 MΩ zwischen spannungsführenden Teilen
> 100 MΩ zwischen spannungsführenden Teilen
(500 VDC: 1 min)

Überspannungskategorie

I - III gemäss IEC 60664-1

Verschmutzungsgrad

1 - 3 gemäss IEC 60664-1

Andrehmoment der Mutter

max 1.2 Nm

Plattendicke

max 7 mm

Detaillierte Informationen zu Zulassungen, Normanforderungen, Verwendungshinweisen und Prüfdetails finden Sie in Details über Zulassungen
SCHURTER Produkte sind grundsätzlich für den Einsatz im industriellen Umfeld ausgelegt. Sie verfügen über Zulassungen unabhängiger Prüfstellen gemäss nationaler und internationaler Normen.
Produkte mit spezifischen Eigenschaften und Anforderungen wie sie etwa im Bereich Automotive nach IATF 16949, der Medizintechnik gemäss ISO 13485 oder in der Luft- und Raumfahrt gefordert werden, können ausschliesslich mit kundenspezifischen, individuellen Vereinbarungen durch SCHURTER angeboten werden.

Zulassungen

Durch das Zulassungszeichen bescheinigen die Prüftstellen die Einhaltung der sicherheitstechnischen Anforderungen, die an elektronische Produkte gestellt werden.

Zulassung Referenztyp: FEU

Zulassungslogo	Zertifikat	Zulassungsstelle	Beschreibung
	VDE Zulassungen	VDE	VDE Ausweisnummer: 40045912
	UL Zulassungen	UL	UR Ausweisnummer: E39328

Produktnormen

Produktnormen, welche referenziert werden

Design	Norm	Beschreibung
Ausgelegt gemäss	IEC 60127-6	Geräteschutzsicherungen - Teil 6: G-Sicherungshalter für G-Sicherungseinsätze
Ausgelegt gemäss	UL 4248-1	Norm für Sicherungshalter
Ausgelegt gemäss	CSA C22.2 no. 4248.1	Industrielle Regeleinrichtungen

Anwendungsnormen

Anwendungsnormen, in welchen die Produkte entsprechend verwendet werden können

Organisation	Design	Norm	Beschreibung
	Geeignet für Anwendungen gemäss	IEC/UL 62368-1	Einrichtungen für Audio/Video-, Informations- und Kommunikationstechnik - Teil 1: Sicherheitsanforderungen
	Geeignet für Anwendungen gemäss	IEC 60335-1	Sicherheit elektrischer Geräte für den Hausgebrauch und ähnliche Zwecke. Erfüllt die Anforderungen für Geräte in unbeaufsichtigtem Betrieb. Dies beinhaltet die verschärften Glühdrahtanforderungen nach IEC 60695-2-11 oder -12 & -13.

Konformitäten

Das Produkt ist konform mit folgenden Richtlinien

Details	Aussteller	Beschreibung
CE-Konformitätserklärung	SCHURTER AG	Die CE-Kennzeichnung erklärt, dass das Produkt gemäss der EU-Vordnung 765/2008 den geltenden Anforderungen genügt, die in den Harmonisierungsrechtsvorschriften der Gemeinschaft über ihre Anbringung festgelegt sind.
UKCA-Konformitätserklärung	SCHURTER AG	Die UKCA-Kennzeichnung erklärt, dass das Produkt gemäss dem Britischen Amendment zur Verordnung (EC) 765/2008 den geltenden Anforderungen genügt.
RoHS	SCHURTER AG	Richtlinie RoHS 2011/65/EU, Ergänzung (EU) 2015/863
China RoHS	SCHURTER AG	Das Gesetz SJ/T 11363-2006 (China RoHS) ist seit dem 1. März 2007 in Kraft. Ähnlich wie bei der EU-Richtlinie RoHS.
REACH	SCHURTER AG	Am 1. Juni 2007 trat die Verordnung (EG) Nr. 1907/2006 zur Registrierung, Bewertung, Zulassung und Beschränkung chemischer Stoffe 1 (kurz: "REACH") in Kraft.
White Paper Glühdrahtprüfung	SCHURTER AG	Erfüllt die Anforderungen von IEC 60335-1 für Geräte in unbeaufsichtigtem Betrieb. Dies beinhaltet die verschärften Glühdrahtanforderungen nach IEC 60695-2-11 oder -12 & -13.

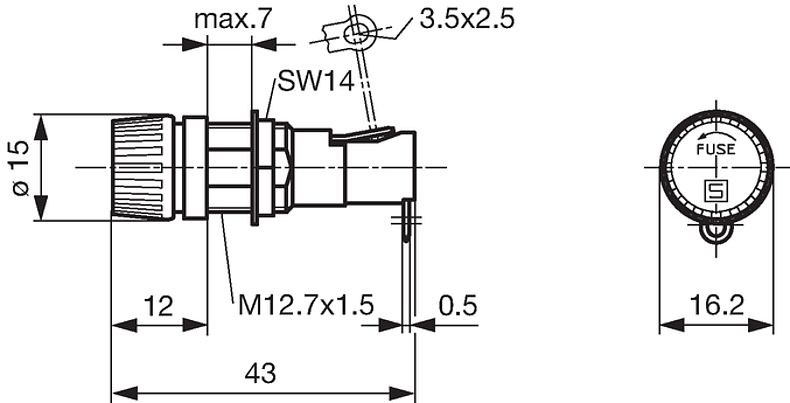

Dimension [mm]



	Variante 0031.1801

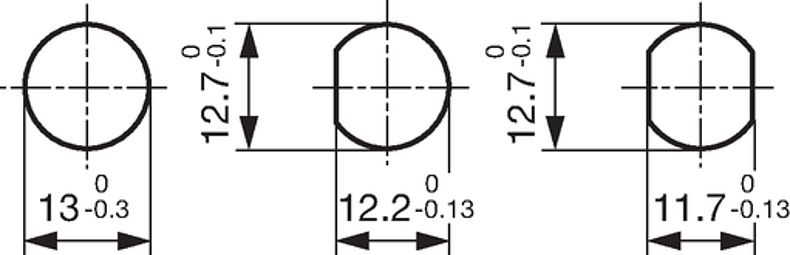

	Durchbrüche in Montageplatte

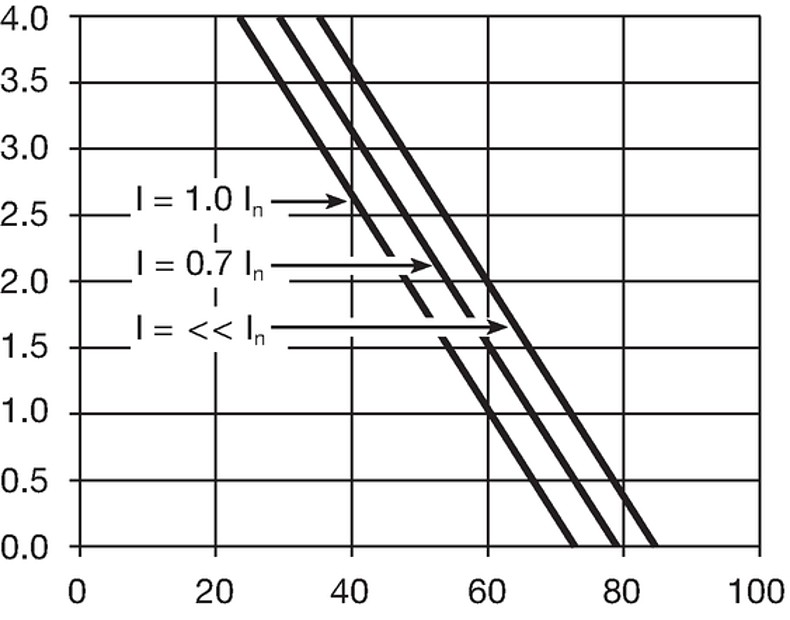

Derating Kurven


zulässige Leistungsaufnahme in Watt
	Umgebungstemperatur Tu °C

Kurze Variantentabelle FEU (Grip) Öffne vollständige Tabelle FEU (Grip)

Halter	Kappe	Sicherungseinsatz	Bestell-Nummer	A=Oft bestellt A=Oft bestellt Unsere oft bestellten Produkte haben folgende Vorteile: - Sie sind bereits bei vielen Kunden im Einsatz. - Sie sind in kurzer Frist ab Lager verfügbar. - Es handelt sich um erprobte Produkte, oft mit hohem Reifegrad im Produktlebenszyklus. Sie können die Verfügbarkeit all unserer Produkte in Echtzeit prüfen. Geben Sie dazu die Bestellnummer und gewünschte Menge ein: Produktverfügbarkeit SCHURTER Kontaktieren Sie uns für die Verfügbarkeit von anderen Produktvarianten: Kontaktformular	...

•	-	5 x 20 / 6.3 x 32 mm	0031.1801	A	...
•	Fingergrip	6.3 x 32 mm	0031.1804	A	...
•	Fingergrip	5 x 20 mm	0031.1803		...
█ Oft verkauft.

Verpackungseinheit

Kartonschachtel (100 St.)

Variantentabelle FEU (Grip)

Halter	Kappe	Sicherungseinsatz	Schutzgrad	Bemerkung	Bestell-Nummer	A=Oft bestellt A=Oft bestellt Unsere oft bestellten Produkte haben folgende Vorteile: - Sie sind bereits bei vielen Kunden im Einsatz. - Sie sind in kurzer Frist ab Lager verfügbar. - Es handelt sich um erprobte Produkte, oft mit hohem Reifegrad im Produktlebenszyklus. Sie können die Verfügbarkeit all unserer Produkte in Echtzeit prüfen. Geben Sie dazu die Bestellnummer und gewünschte Menge ein: Produktverfügbarkeit SCHURTER Kontaktieren Sie uns für die Verfügbarkeit von anderen Produktvarianten: Kontaktformular	VE Verpackungseinheit Die Verpackungseinheit entspricht der Anzahl Artikel in einer Standard-Verpackung. Bitte kontaktieren Sie SCHURTER bei allfälligen Unklarheiten: Kontaktformular

•	-	5 x 20 / 6.3 x 32 mm	IP40	-	0031.1801	A	100
•	Fingergrip	6.3 x 32 mm	IP40	0031.1801 + 0031.1812	0031.1804	A	100
•	Fingergrip	5 x 20 mm	IP40	0031.1801 + 0031.1811	0031.1803		100
█ Oft verkauft.

Verpackungseinheit

Kartonschachtel (100 St.)

Referenzen / Dokumente

Zubehör FEU (Grip)

Zubehör (1)

[Swipe to the left and right for more options]

Köpfe zu FEU (Grip)

Köpfe für Halter FEU (Grip)
