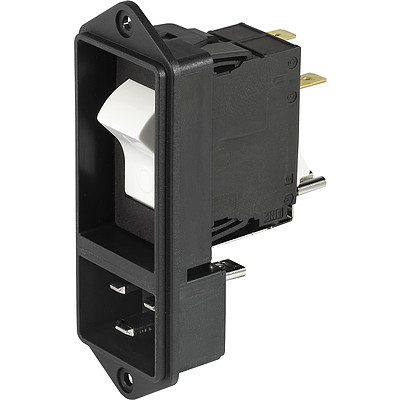

Schraubbefestigung von Front- oder Rückseite
Wippe unbeleuchtet
weiss

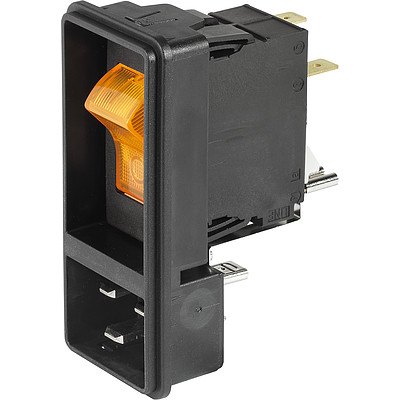

Schnappbefestigung von Frontseite
Wippe beleuchtet
orange

Serie: EF11

IEC Gerätestecker C20 mit Geräteschutzschalter TA45

21 Varianten

Gerätestecker (Stecker/Dosen)

C20

70° C

Zulassungen und Konformitäten

CAD

Beschreibung EF11

Beschreibung

Einbau in Platten: Schraubbefestigung von Front- oder Rückseite, Schnappbefestigung Frontseite
2 Funktionen: Gerätestecker Schutzklasse I, Geräteschutzschalter Typ TA45 2-polig
Steckanschlüsse 6.3 x 0.8 mm

Merkmale

Die einzelnen Modul-Komponenten sind bereits verdrahtet
Unverdrahtete Versionen erhältlich auf Anfrage
Geräteschutzschalter unbeleuchtet oder beleuchtet
Geeignet für den Einsatz in Geräten nach IEC/UL 62368-1

Weitere Ausführungen auf Anfrage

Unverdrahtete Versionen
Variante mit Öffnung für V-Lock-Stecksystem

Detailanfrage zu Typ

Neu gibt es Varianten passend zum V-Lock-Stecksystem. Die Produkte haben eine vorgesehene Öffnung zum Einrasten des Nockens an der Steckdose. Das V-Lock-System verhindert ein ungewolltes Trennen des Stecksystems.

Details EF11

Technische Daten

Zulassungen und Konformitäten

CAD-Zeichnungen

Dimension

Elektrische Kennwerte

Nenndaten IEC

Die elektrischen Nenndaten beschreiben die zugelassenen Betriebswerte für den Betriebszustand für Nennstrom und Nennspannung unter genannten Umgebungsbedingungen.
Allgemeine Angaben zu elektrischen Kennwerten von Sicherungen
Nenndaten IEC, UL/CSA Allgemeine Angaben zum Nennstom und zur Nennspannung bei EMV-Produkten
Nennspannung Nennstrom Die Werte sind unterschiedlich je nach Zulassungsstelle und sind daher in den entsprechend Zulassungsausweisen für die jeweiligen Produktfamilien entsprechend referenziert. Angaben dazu werden in den Datenblättern aufgeführt.
Suche nach Approbationsangaben für unterschiedlichen Familien
Zulassungen

16 A / 250 VAC; 50 Hz

Nenndaten UL/CSA

Nenndaten UL

20 A / 250 VAC; 60 Hz

Spannungsfestigkeit

Angabe zur höchstens zulässigen Spannung, damit es nicht aufgrund einer Isolationsschädigung zu einem Spannungsdurchschlag kommt.
Spannungsfestigkeit

> 1.5 kVAC zwischen L-N
> 3 kVAC zwischen L/N-PE
(1 min/50 Hz)

Zulässige Betriebstemperatur

-10 °C bis 55 °C

IP-Schutzgrad

Der IP Code besteht aus einer zweistelligen Ziffernkombination, die den jeweiligen Schutzgrad angibt.
Dabei spezifiziert die erste Ziffer die Schutzklasse für Berührungs- und Fremdkörperschutz, die zweite Ziffer den Wasser- und Feuchtigkeitsschutz. Details zum IP-Schutzgrad entnehmen Sie bitte aus den Allgemeinen Produktinformationen
IP-Schutzgrad

Frontseite IP40 gemäss IEC 60529

Berührungsschutz

IP-Schutzgrad

Geeignet für Geräte der Schutzklasse I gemäss IEC 61140

Klemme

Anschlüsse

Anschlüsse gemäss neuem IEC Standard.
Detailliertere Variantenangaben sind im Datenblatt oder in Allgmeinen Technischen Informationen ersichtlich.
Klemme

Steckanschlüsse 6.3 x 0.8 mm

Plattendicke S

Details siehe Zeichnung
Schnapper

Schraub: max 8 mm
Anzugsdrehmoment max 0.5 Nm
Schnapp: 1.5/2/2.5 mm

Material: Gehäuse

Thermoplast, schwarz, UL 94V-0

Gerätestecker/-Dose

Typ-Bezeichnung der Gerätestecker bzw. -anschlussdose nach IEC 60320-1, resp. IEC60320-2-2, UL498, CSA C22.2 no.42
Details zu Steckverbindungen und deren Bezeichnungen finden Sie in den Allgemeinen Produktinformationen
Gerätesteckvorrichtungen Mating Connectors Begriffserklärung Sondersteckvorrichtung

C20 gemäss IEC 60320-1,
UL 60320-1, CSA C22.2 no. 60320-1 (Für kalte Bedingungen) Stifttemperatur 70 °C, 16 A, Schutzklasse I

Geräteschutzschalter

Geräteschutzschalter Typ und geschaltete Polzahl
Details zu Geräteschutzschalter finden Sie im Katalog oder in den allgemeinen Produktinformationen
Geräteschutzschalter

Gemäss IEC/EN 60934, UL 1077, CSA 22.2 no. 235
2-poliger Wippenschalter, beleuchtet oder unbeleuchtet. Optional mit Unterspannungs- oder Fernauslösung
Schaltvermögen Icn:
bei In < 3A/240VAC : 10 x In
bei In ≥ 3A/240VAC : 300A

Detaillierte Informationen zu Zulassungen, Normanforderungen, Verwendungshinweisen und Prüfdetails finden Sie in Details über Zulassungen
SCHURTER Produkte sind grundsätzlich für den Einsatz im industriellen Umfeld ausgelegt. Sie verfügen über Zulassungen unabhängiger Prüfstellen gemäss nationaler und internationaler Normen.
Produkte mit spezifischen Eigenschaften und Anforderungen wie sie etwa im Bereich Automotive nach IATF 16949, der Medizintechnik gemäss ISO 13485 oder in der Luft- und Raumfahrt gefordert werden, können ausschliesslich mit kundenspezifischen, individuellen Vereinbarungen durch SCHURTER angeboten werden.

Zulassungen

Durch das Zulassungszeichen bescheinigen die Prüftstellen die Einhaltung der sicherheitstechnischen Anforderungen, die an elektronische Produkte gestellt werden.

Zulassung Referenztyp: EF11

Zulassungslogo	Zertifikat	Zulassungsstelle	Beschreibung
	VDE Zulassungen	VDE	Ausweisnummer: 40001029
	UL Zulassungen	UL	UR Ausweisnummer: E96454

Produktnormen

Produktnormen, welche referenziert werden

Design	Norm	Beschreibung
Ausgelegt gemäss	IEC 60320-1	Gerätekupplungen für Haushalt und ähnliche allgemeine Zwecke
Ausgelegt gemäss	UL 60320-1	Norm für Befestigungsstecker und Steckdosen
Ausgelegt gemäss	CSA C22.2 no. 60320-1	Allgemeine Anwendung, Befestigungsstecker und ähnliche Verdrahtungsanschlüsse

Anwendungsnormen

Anwendungsnormen, in welchen die Produkte entsprechend verwendet werden können

Organisation	Design	Norm	Beschreibung
	Geeignet für Anwendungen gemäss	IEC/UL 62368-1	Einrichtungen für Audio/Video-, Informations- und Kommunikationstechnik - Teil 1: Sicherheitsanforderungen

Konformitäten

Das Produkt ist konform mit folgenden Richtlinien

Details	Aussteller	Beschreibung
CE-Konformitätserklärung	SCHURTER AG	Die CE-Kennzeichnung erklärt, dass das Produkt gemäss der EU-Vordnung 765/2008 den geltenden Anforderungen genügt, die in den Harmonisierungsrechtsvorschriften der Gemeinschaft über ihre Anbringung festgelegt sind.
UKCA-Konformitätserklärung	SCHURTER AG	Die UKCA-Kennzeichnung erklärt, dass das Produkt gemäss dem Britischen Amendment zur Verordnung (EC) 765/2008 den geltenden Anforderungen genügt.
RoHS	SCHURTER AG	Richtlinie RoHS 2011/65/EU, Ergänzung (EU) 2015/863
China RoHS	SCHURTER AG	Das Gesetz SJ/T 11363-2006 (China RoHS) ist seit dem 1. März 2007 in Kraft. Ähnlich wie bei der EU-Richtlinie RoHS.
REACH	SCHURTER AG	Am 1. Juni 2007 trat die Verordnung (EG) Nr. 1907/2006 zur Registrierung, Bewertung, Zulassung und Beschränkung chemischer Stoffe 1 (kurz: "REACH") in Kraft.
	SCHURTER AG	V-Lock Auszugssicherungen basieren auf einer passenden Stecker-Dosen-Kombination. Die Produkte haben eine vorgesehene Öffnung zum Einrasten des Nockens an der Steckdose. Das V-Lock-System verhindert ein ungewolltes Trennen des Stecksystems.

Abmessungen [mm]

	Schraubmontage

	** --- Version TA45 mit Unterspannungs-Auslöser

	Schnappmontage

	**--- Version TA45 mit Unterspannungs-Auslöser

Schaltbilder



	1) Netz 2) Last

Zeit-Strom-Kennlinien

	Auslösekennlinien In < 3 A

	Auslösekennlinien In ≥ 3. . . < 18 A

	Auslösekennlinien In ≥ 18 A

Einfluss der Umgebungstemperatur

Umgebungstemperatur [°C]	Korrekturfaktor
-10	0.89
-5	0.91
0	0.92
+23	1.00
+30	1.03
+40	1.08
+55	1.16

Nummernschlüssel EF11

Kurze Variantentabelle EF11 Öffne vollständige Tabelle EF11

Nennstrom CBE [A]	Wippenfarbe	Beleuchtung	Bestell-Nummer	...

15	orange transparent	beleuchtet	3-125-296	...
20	orange transparent	beleuchtet	EF11.2561.0010.01	...
20	orange transparent	beleuchtet	EF11.2561.0012.01	...
20	orange transparent	beleuchtet	EF11.3197.0010.01	...
20	schwarz	unbeleuchtet	3-109-889	...
15	schwarz	unbeleuchtet	EF11.1089.0010.01	...
15	schwarz	unbeleuchtet	EF11.1089.0013.01	...
15	schwarz	unbeleuchtet	EF11.1682.0010.01	...
20	schwarz	unbeleuchtet	EF11.1894.0010.01	...
10	schwarz	unbeleuchtet	EF11.2078.0010.01	...
20	schwarz	unbeleuchtet	EF11.2196.0010.01	...
20	schwarz	unbeleuchtet	EF11.2196.0013.01	...
10	weiss	unbeleuchtet	EF11.0022.0010.01	...
20	weiss	unbeleuchtet	EF11.0035.0010.01	...
20	weiss	unbeleuchtet	EF11.0035.0012.01	...
10	weiss	unbeleuchtet	EF11.0470.0010.01	...
20	weiss	unbeleuchtet	EF11.0572.0012.01	...
16	weiss	unbeleuchtet	EF11.0699.0010.01	...
16	weiss	unbeleuchtet	EF11.0699.1013.01	...
15	weiss	unbeleuchtet	EF11.0885.0010.01	...
15	weiss	unbeleuchtet	EF11.2405.0010.01	...

Verpackungseinheit

16 ST

Variantentabelle EF11

Nennstrom CBE [A]	Wippenfarbe	Beleuchtung	Schaltbild	Montageart	V-Lock	Interne Verdrahtung	Konfig. Code	Bestell-Nummer	VE Verpackungseinheit Die Verpackungseinheit entspricht der Anzahl Artikel in einer Standard-Verpackung. Bitte kontaktieren Sie SCHURTER bei allfälligen Unklarheiten: Kontaktformular

15	orange transparent	beleuchtet	2-polig	Schraub	•	•	EF11-A326L150C0-000-331-009	3-125-296	16
20	orange transparent	beleuchtet	2-polig	Schraub		•	EF11-A326K200C0-000-331-000	EF11.2561.0010.01	16
20	orange transparent	beleuchtet	2-polig	Schnapp 1.5mm		•	EF11-A326K200C0-000-331-200	EF11.2561.0012.01	16
20	orange transparent	beleuchtet	1-polig	Schraub		•	EF11-A126K200C0-000-331-000	EF11.3197.0010.01	16
20	schwarz	unbeleuchtet	2-polig	Schraub	•	•	EF11-ABDBF200C0-000-331-009	3-109-889	16
15	schwarz	unbeleuchtet	2-polig	Schraub		•	EF11-ABDBL150C0-000-331-000	EF11.1089.0010.01	16
15	schwarz	unbeleuchtet	2-polig	Schnapp 2.0mm		•	EF11-ABDBL150C0-000-331-300	EF11.1089.0013.01	16
15	schwarz	unbeleuchtet	2-polig	Schraub		•	EF11-ABDBP150C0-000-331-000	EF11.1682.0010.01	16
20	schwarz	unbeleuchtet	2-polig	Schraub		•	EF11-ABDBP200C0-000-331-000	EF11.1894.0010.01	16
10	schwarz	unbeleuchtet	2-polig	Schraub		•	EF11-ABDBL100C0-000-331-000	EF11.2078.0010.01	16
20	schwarz	unbeleuchtet	2-polig	Schraub		•	EF11-ABDBL200C0-000-331-000	EF11.2196.0010.01	16
20	schwarz	unbeleuchtet	2-polig	Schnapp 2.0mm		•	EF11-ABDBL200C0-000-331-300	EF11.2196.0013.01	16
10	weiss	unbeleuchtet	1-polig	Schraub		•	EF11-ABTWF100C0-000-331-000	EF11.0022.0010.01	16
20	weiss	unbeleuchtet	1-polig	Schraub		•	EF11-ABTWF200C0-000-331-000	EF11.0035.0010.01	16
20	weiss	unbeleuchtet	1-polig	Schnapp 1.5mm		•	EF11-ABTWF200C0-000-331-200	EF11.0035.0012.01	16
10	weiss	unbeleuchtet	2-polig	Schraub		•	EF11-ABDWF100C0-000-331-000	EF11.0470.0010.01	16
20	weiss	unbeleuchtet	2-polig	Schnapp 1.5mm		•	EF11-ABDWF200C0-000-331-200	EF11.0572.0012.01	16
16	weiss	unbeleuchtet	2-polig	Schraub		•	EF11-ABDWF160C0-000-331-000	EF11.0699.0010.01	16
16	weiss	unbeleuchtet	2-polig	Schnapp 2.0mm		•	EF11-ABDWF160C0-000-331-309	EF11.0699.1013.01	16
15	weiss	unbeleuchtet	2-polig	Schraub		•	EF11-ABDWF150C0-000-331-000	EF11.0885.0010.01	16
15	weiss	unbeleuchtet	1-polig	Schraub		•	EF11-ABTWF150U2-000-331-000	EF11.2405.0010.01	16

Verpackungseinheit

16 ST

Referenzen / Dokumente

Referenzen EF11

Alternativ: Version mit Netzfilter (1)

[Swipe to the left and right for more options]

EF12

Passende Komponenten EF11

Passende Stecker/Dosen (8)

[Swipe to the left and right for more options]

4795

4795, Montage: Anschlussleitung, Kabel Gerätesteckdose: IEC C19

4790

4790, Montage: Anschlussleitung, Schraub Gerätesteckdose: IEC C19

0104U

0104U, Montage: Netzanschlussleitung, Schraubklemmen Gerätesteckdose: IEC C19

4300.0920

Kabelverbindung 10 A, Nordamerika, 3.0 m, Gerätesteckdose IEC C13, SJT 3x18 AWG, transparent

6004.0395

Kabelverbindung 16 A, Eurostecker, 2.5 m, Gerätesteckdose IEC C19, H05VV-F3G1.5, schwarz

6020.0392

Kabelverbindung 16 A, Weiterverbindung, 1.0 m, Gerätesteckdose IEC C19, H05VV-F3G1.5, schwarz

6020.0394

Kabelverbindung 16 A, Weiterverbindung, 2.0 m, Gerätesteckdose IEC C19, H05VV-F3G1.5, schwarz

6009.5195

QP_02_6009_1204_SGE_GST_PG07_Netzstecker_US_Queen_Puo

Kabelverbindung 16 A, Nordamerika, 2.5 m, Gerätesteckdose IEC C19, SJT 3x14 AWG, schwarz

Passende Stecker/Dosen verriegelt (1)

[Swipe to the left and right for more options]

VAC19KS

VAC19KS, Übersicht, V-Lock Verriegelung, diverse Gerätesteckdose IEC C19, diverse, schwarz

Zubehör EF11

Zubehör (1)

[Swipe to the left and right for more options]

Sicherungsbügel

Auszugssicherung für Kabelstecker
