Serie: DKIH-3

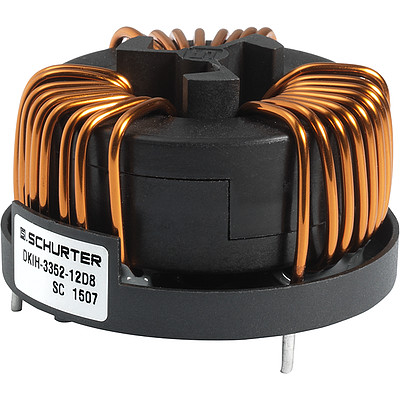

Kompensierte Hochstromdrossel, 3-phasig

16 Varianten

Zulassungen und Konformitäten

CAD

Gleichtaktdrossel

Beschreibung

Stromkompensierte Drossel
3-Phasen Drossel
THT-Anschlüsse
Flansch für Printmontage
Weitere Ausführungen auf Anfrage: | -4-Leiter Varianten | -Kundenspezifische Pinkonfiguration

Alleinstellungsmerkmale

Kompakt und leicht
Offener Aufbau für optimale Kühlung
Nanokristalline (NK) oder Ferrit Ringkerne
Kundenspezifische Pinkonfiguration möglich

Anwendungen

Frequenzumrichter
Ladestationen
USV-Anlagen
Getaktete Schaltnetzteile

Detailanfrage zu Typ

Details DKIH-3

Technische Daten

Zulassungen und Konformitäten

CAD-Zeichnungen

Dimension

Elektrische Kennwerte

Bemessungsspannung

max 600 VAC

Bemessungsstrom

10 - 50 A @ Tu 40 °C

Nenninduktivität

0.08 - 10.8 mH, Tol. -30% +50%

Betriebsfrequenz

0 - 400 Hz

Anschlusstechnik

THT

Gewicht

90 - 160 g

Material

UL 94V-0

Testspannung

3740 VDC, 2 sec, Windung zu Windung

Klimakategorie

40/100/21 gemäss IEC 60068-1

Umgebungstemperatur

-40 °C bis 100 °C

Detaillierte Informationen zu Zulassungen, Normanforderungen, Verwendungshinweisen und Prüfdetails finden Sie in Details über Zulassungen
SCHURTER Produkte sind grundsätzlich für den Einsatz im industriellen Umfeld ausgelegt. Sie verfügen über Zulassungen unabhängiger Prüfstellen gemäss nationaler und internationaler Normen.
Produkte mit spezifischen Eigenschaften und Anforderungen wie sie etwa im Bereich Automotive nach IATF 16949, der Medizintechnik gemäss ISO 13485 oder in der Luft- und Raumfahrt gefordert werden, können ausschliesslich mit kundenspezifischen, individuellen Vereinbarungen durch SCHURTER angeboten werden.

Zulassungen

Durch das Zulassungszeichen bescheinigen die Prüftstellen die Einhaltung der sicherheitstechnischen Anforderungen, die an elektronische Produkte gestellt werden.

Zulassung Referenztyp: DKIH

Zulassungslogo	Zertifikat	Zulassungsstelle	Beschreibung

Anwendungsnormen

Anwendungsnormen, in welchen die Produkte entsprechend verwendet werden können

Organisation	Design	Norm	Beschreibung
	Geeignet für Anwendungen gemäss	IEC/UL 62368-1	Einrichtungen für Audio/Video-, Informations- und Kommunikationstechnik - Teil 1: Sicherheitsanforderungen

Konformitäten

Das Produkt ist konform mit folgenden Richtlinien

Details	Aussteller	Beschreibung
CE-Konformitätserklärung	SCHURTER AG	Die CE-Kennzeichnung erklärt, dass das Produkt gemäss der EU-Vordnung 765/2008 den geltenden Anforderungen genügt, die in den Harmonisierungsrechtsvorschriften der Gemeinschaft über ihre Anbringung festgelegt sind.
UKCA-Konformitätserklärung	SCHURTER AG	Die UKCA-Kennzeichnung erklärt, dass das Produkt gemäss dem Britischen Amendment zur Verordnung (EC) 765/2008 den geltenden Anforderungen genügt.
RoHS	SCHURTER AG	Richtlinie RoHS 2011/65/EU, Ergänzung (EU) 2015/863
China RoHS	SCHURTER AG	Das Gesetz SJ/T 11363-2006 (China RoHS) ist seit dem 1. März 2007 in Kraft. Ähnlich wie bei der EU-Richtlinie RoHS.
REACH	SCHURTER AG	Am 1. Juni 2007 trat die Verordnung (EG) Nr. 1907/2006 zur Registrierung, Bewertung, Zulassung und Beschränkung chemischer Stoffe 1 (kurz: "REACH") in Kraft.

Dimension [mm]

	52-10

	52-12

	52-16

	52-20

	52-25

	58-32

	58-40

	58-50

Schaltbilder



	3 Phasen

Impedanzkurven

	DKIH-3352-xxxx

	DKIH-3352-xxxx-NK

	DKIH-3358-xxxx

	DKIH-3358-xxxx-NK

Kurze Variantentabelle DKIH-3 Öffne vollständige Tabelle DKIH-3

In [A]	Ln [mH]	Rcu [mΩ]	Bestellnummer	A=Oft bestellt A=Oft bestellt Unsere oft bestellten Produkte haben folgende Vorteile: - Sie sind bereits bei vielen Kunden im Einsatz. - Sie sind in kurzer Frist ab Lager verfügbar. - Es handelt sich um erprobte Produkte, oft mit hohem Reifegrad im Produktlebenszyklus. Sie können die Verfügbarkeit all unserer Produkte in Echtzeit prüfen. Geben Sie dazu die Bestellnummer und gewünschte Menge ein: Produktverfügbarkeit SCHURTER Kontaktieren Sie uns für die Verfügbarkeit von anderen Produktvarianten: Kontaktformular	...

10	1.15	7.5	DKIH-3352-102J	A	...
10	10.8	7.5	DKIH-3352-1011-NK	A	...
12	0.75	4.5	DKIH-3352-12D8		...
12	7.2	4.5	DKIH-3352-120Q-NK	A	...
16	0.46	3	DKIH-3352-16D5		...
16	4.4	3	DKIH-3352-162N-NK	A	...
20	0.35	1.5	DKIH-3352-20D4		...
20	3.1	1.5	DKIH-3352-204L-NK	A	...
25	0.24	1.2	DKIH-3352-25D3		...
25	2.2	1.2	DKIH-3352-254K-NK	A	...
32	0.33	1.1	DKIH-3358-32D3	A	...
32	2.6	1.1	DKIH-3358-326K-NK	A	...
40	0.15	0.6	DKIH-3358-40D2	A	...
40	1.1	0.6	DKIH-3358-401J-NK	A	...
50	0.08	0.4	DKIH-3358-50C8	A	...
50	0.7	0.4	DKIH-3358-50D7-NK	A	...
█ Oft verkauft.

Verpackungseinheit

20 ST

Variantentabelle DKIH-3

In [A]	Ln [mH]	Rcu [mΩ]	Verlustleistung [W]	fRES [MHz]	Kupfer ø [mm]	Gewicht [g]	Gehäuse	Verpackungseinheit [Stk.]	Bestellnummer	A=Oft bestellt A=Oft bestellt Unsere oft bestellten Produkte haben folgende Vorteile: - Sie sind bereits bei vielen Kunden im Einsatz. - Sie sind in kurzer Frist ab Lager verfügbar. - Es handelt sich um erprobte Produkte, oft mit hohem Reifegrad im Produktlebenszyklus. Sie können die Verfügbarkeit all unserer Produkte in Echtzeit prüfen. Geben Sie dazu die Bestellnummer und gewünschte Menge ein: Produktverfügbarkeit SCHURTER Kontaktieren Sie uns für die Verfügbarkeit von anderen Produktvarianten: Kontaktformular	VE Verpackungseinheit Die Verpackungseinheit entspricht der Anzahl Artikel in einer Standard-Verpackung. Bitte kontaktieren Sie SCHURTER bei allfälligen Unklarheiten: Kontaktformular

10	1.15	7.5	2.3	0.5	1.25	90 g	52-10	20	DKIH-3352-102J	A	20
10	10.8	7.5	2.3	1.5	1.25	90 g	52-10	20	DKIH-3352-1011-NK	A	20
12	0.75	4.5	1.9	0.5	1.5	90 g	52-12	20	DKIH-3352-12D8		20
12	7.2	4.5	1.9	2	1.5	90 g	52-12	20	DKIH-3352-120Q-NK	A	20
16	0.46	3	2.3	0.5	1.8	90 g	52-16	20	DKIH-3352-16D5		20
16	4.4	3	2.3	2.5	1.8	90 g	52-16	20	DKIH-3352-162N-NK	A	20
20	0.35	1.5	1.8	0.5	2.24	105 g	52-20	20	DKIH-3352-20D4		20
20	3.1	1.5	1.8	3	2.24	105 g	52-20	20	DKIH-3352-204L-NK	A	20
25	0.24	1.2	2.3	0.5	2.24	100 g	52-25	20	DKIH-3352-25D3		20
25	2.2	1.2	2.3	3.5	2.24	100 g	52-25	20	DKIH-3352-254K-NK	A	20
32	0.33	1.1	3.4	0.4	2.8	155 g	58-32	20	DKIH-3358-32D3	A	20
32	2.6	1.1	3.4	3	2.8	155 g	58-32	20	DKIH-3358-326K-NK	A	20
40	0.15	0.6	2.9	0.4	3.15	145 g	58-40	20	DKIH-3358-40D2	A	20
40	1.1	0.6	2.9	5	3.15	145 g	58-40	20	DKIH-3358-401J-NK	A	20
50	0.08	0.4	3	0.4	2 x 2.5	160 g	58-50	20	DKIH-3358-50C8	A	20
50	0.7	0.4	3	5	2 x 2.5	160 g	58-50	20	DKIH-3358-50D7-NK	A	20
█ Oft verkauft.

Verpackungseinheit

20 ST
