Technische Daten
Kostenloses Muster
Gerne stellen wir Muster für Anwendungsprüfung unkompliziert zur Verfügung.
Senden Sie uns dazu Ihre Lieferadresse mit der spezifischen Anfrage zu.
CHS1
CHS2
CHS3
Beschreibung
- Kapazitiver Taster
- Perfekte Empfindlichkeit
- Multicolor Beleuchtung
- Standard-Empfindlichkeit für Glasdicken bis zu 2mm
- Schnelle und einfache Installation hinter nicht leitenden Materialien (Glas, Kunststoff, Holz,...)
Alleinstellungsmerkmale
- Ermöglicht freie Gestaltung der Bedienoberfläche, unsichtbare Installation
- Vollständig vergossen für härteste Bedingungen
- Geringe Einbautiefe
- Einfache und hygienische Reinigung
Merkmale
- Wassertolerant
- Flächenbeleuchtung
- Verschleissfrei, da ohne mechanischen Hub
- Wischfest / Leicht zu reinigen
- 3M Transfer-Klebeband 468MP
Weitere Ausführungen auf Anfrage
- CHS2 / CHS3 ohne Beleuchtung oder mit vorprogrammierten␍Lichtszenen
- Empfindlichkeitseinstellungen für andere Materialien und Dicken
- Schalter mit Rastfunktion
Elektrische Kennwerte
Versorgungsspannung
5 - 28 VDC
Stromverbrauch alle LEDs
kundenseitig einstellbar
Verpolungsschutz
Ja
Kurzschlussschutz
Ja
Lebensdauer
> 100 Mio. Betätigungen
Mechanische Kennwerte
Betätigungsart
kapazitiv
Betätigungskraft
keine
Klimatische Kennwerte
Betriebstemperatur
-40 bis 85 °C
Lagertemperatur
-40 bis 85 °C
Detaillierte Informationen zu Zulassungen, Normanforderungen, Verwendungshinweisen und Prüfdetails finden Sie in
Details über Zulassungen
SCHURTER Produkte sind grundsätzlich für den Einsatz im industriellen Umfeld ausgelegt. Sie verfügen über Zulassungen unabhängiger Prüfstellen gemäss nationaler und internationaler Normen.
Produkte mit spezifischen Eigenschaften und Anforderungen wie sie etwa im Bereich Automotive nach IATF 16949, der Medizintechnik gemäss ISO 13485 oder in der Luft- und Raumfahrt gefordert werden, können ausschliesslich mit kundenspezifischen, individuellen Vereinbarungen durch SCHURTER angeboten werden.
Konformitäten
Das Produkt ist konform mit folgenden Richtlinien
| Identifikation | Details | Aussteller | Beschreibung |
|---|---|---|---|
|
SCHURTER AG | Die CE-Kennzeichnung erklärt, dass das Produkt gemäss der EU-Vordnung 765/2008 den geltenden Anforderungen genügt, die in den Harmonisierungsrechtsvorschriften der Gemeinschaft über ihre Anbringung festgelegt sind. | |
|
SCHURTER AG | Die UKCA-Kennzeichnung erklärt, dass das Produkt gemäss dem Britischen Amendment zur Verordnung (EC) 765/2008 den geltenden Anforderungen genügt. | |
|
SCHURTER AG | Richtlinie RoHS 2011/65/EU, Ergänzung (EU) 2015/863 | |
|
SCHURTER AG | Am 1. Juni 2007 trat die Verordnung (EG) Nr. 1907/2006 zur Registrierung, Bewertung, Zulassung und Beschränkung chemischer Stoffe 1 (kurz: "REACH") in Kraft. |
LOADING...

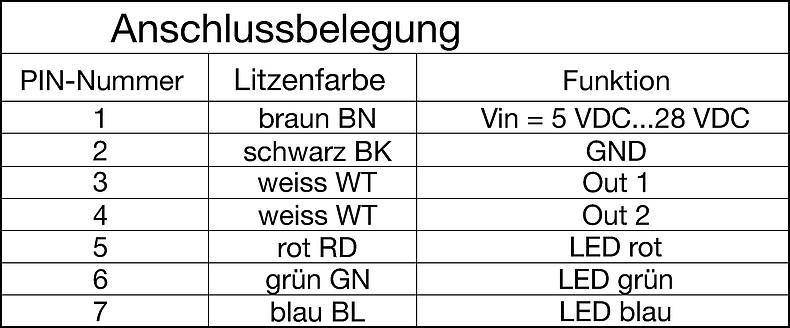

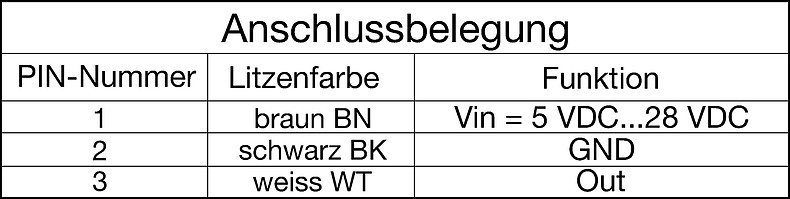

Schaltbilder
Flächenbeleuchtung
| Betriebsdaten | Durchlassspannung | LED Nennstrom |
| LED rot | 2.1 V | 20 mA |
| LED grün | 3.0 V | 20 mA |
| LED blau | 3.1 V | 20 mA |
| PWM Frequenz LED: max. 100Hz | ||
| Stromverbrauch ohne Beleuchtung: < 1mA | (Ausgangskontakt offen) | |
| Stromverbrauch ohne Beleuchtung: < 6mA | (Ausgangskontakt geschlossen) |

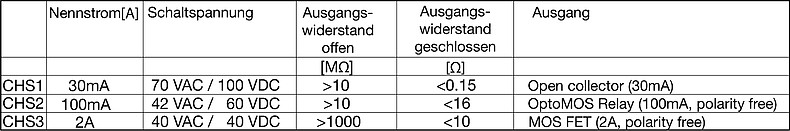

Kurze Variantentabelle CHS Öffne vollständige Tabelle CHS
| Bezeichnung | Nennstrom | Beleuchtung |
Bestellnummer
|
Kostenloses Muster |
Bestandsabfrage Distributor Bestandsabfrage Distributor
|
... | |
|---|---|---|---|---|---|---|---|
| CHS1 | 30mA | unbeleuchtet | 3-132-513 | ... | |||
| CHS2 | 100 mA | Flächenbeleuchtung | 3-132-515 | ... | |||
| CHS3 | 2A | Flächenbeleuchtung | 3-132-516 | ... |
| Verpackungseinheit | 10 |
