Technische Daten
Kostenloses Muster
Gerne stellen wir Muster für Anwendungsprüfung unkompliziert zur Verfügung.
Senden Sie uns dazu Ihre Lieferadresse mit der spezifischen Anfrage zu.
LSH: Gullwing, höhenvariabel
LPS: Durchsteck, quadratisch
LPV: Durchsteck, abgewinkelt
27 Varianten
Beschreibung
- Taster in unterschiedlichen Höhen realisierbar
- Bauform 6x6 mm
- Lötanschlüsse
Alleinstellungsmerkmale
- Sichere taktile Eingaberückmeldung
- Einfache Montage
- Hohe Lebensdauer
Elektrische Kennwerte
Schaltspannung
12 VDC
Schaltstrom
50 mA
Lebensdauer
> 10⁵ Betätigungen bei Nennschaltleistung
Durchgangswiderstand
max. 100 mΩ
max. 100 mΩ nach Lebensdauer
Prellzeit
typ. 0.1 ms
Mechanische Kennwerte
Betätigungskraft
1.6 ± 0.5 N
Betätigungsweg
0.25 + 0.2 / -0.1 mm
Endanschlagfestigkeit
50 N / 3 s
Lebensdauer
> 10⁵ Betätigungen
Klimatische Kennwerte
Betriebstemperatur
-20 °C bis 70 °C
Lagertemperatur
-30 °C bis 85 °C
IP-Schutzgrad
IP40
Kennwerte Löten
Lötverfahren
Reflow
Lötbarkeit
245 °C / 5 sec (IEC 60068-2-58 Test Td)
Lötwärmebeständigkeit
260 °C / 10 sec (IEC 60068-2-58 Test Td)
Material
Anschlüsse
CuZn37 0.7 µm Ag
Sockel
UL 94V-0
Betätiger
UL 94V-0
Detaillierte Informationen zu Zulassungen, Normanforderungen, Verwendungshinweisen und Prüfdetails finden Sie in
Details über Zulassungen
SCHURTER Produkte sind grundsätzlich für den Einsatz im industriellen Umfeld ausgelegt. Sie verfügen über Zulassungen unabhängiger Prüfstellen gemäss nationaler und internationaler Normen.
Produkte mit spezifischen Eigenschaften und Anforderungen wie sie etwa im Bereich Automotive nach IATF 16949, der Medizintechnik gemäss ISO 13485 oder in der Luft- und Raumfahrt gefordert werden, können ausschliesslich mit kundenspezifischen, individuellen Vereinbarungen durch SCHURTER angeboten werden.
Anwendungsnormen
Anwendungsnormen, in welchen die Produkte entsprechend verwendet werden können
| Organisation | Design | Norm | Beschreibung |
|---|---|---|---|
|
Geeignet für Anwendungen gemäss | IEC/UL 62368-1 | Einrichtungen für Audio/Video-, Informations- und Kommunikationstechnik - Teil 1: Sicherheitsanforderungen |
Konformitäten
Das Produkt ist konform mit folgenden Richtlinien
| Identifikation | Details | Aussteller | Beschreibung |
|---|---|---|---|
|
SCHURTER AG | Richtlinie RoHS 2011/65/EU, Ergänzung (EU) 2015/863 | |
|
SCHURTER AG | Das Gesetz SJ/T 11363-2006 (China RoHS) ist seit dem 1. März 2007 in Kraft. Ähnlich wie bei der EU-Richtlinie RoHS. | |
|
SCHURTER AG | Am 1. Juni 2007 trat die Verordnung (EG) Nr. 1907/2006 zur Registrierung, Bewertung, Zulassung und Beschränkung chemischer Stoffe 1 (kurz: "REACH") in Kraft. |
LOADING...

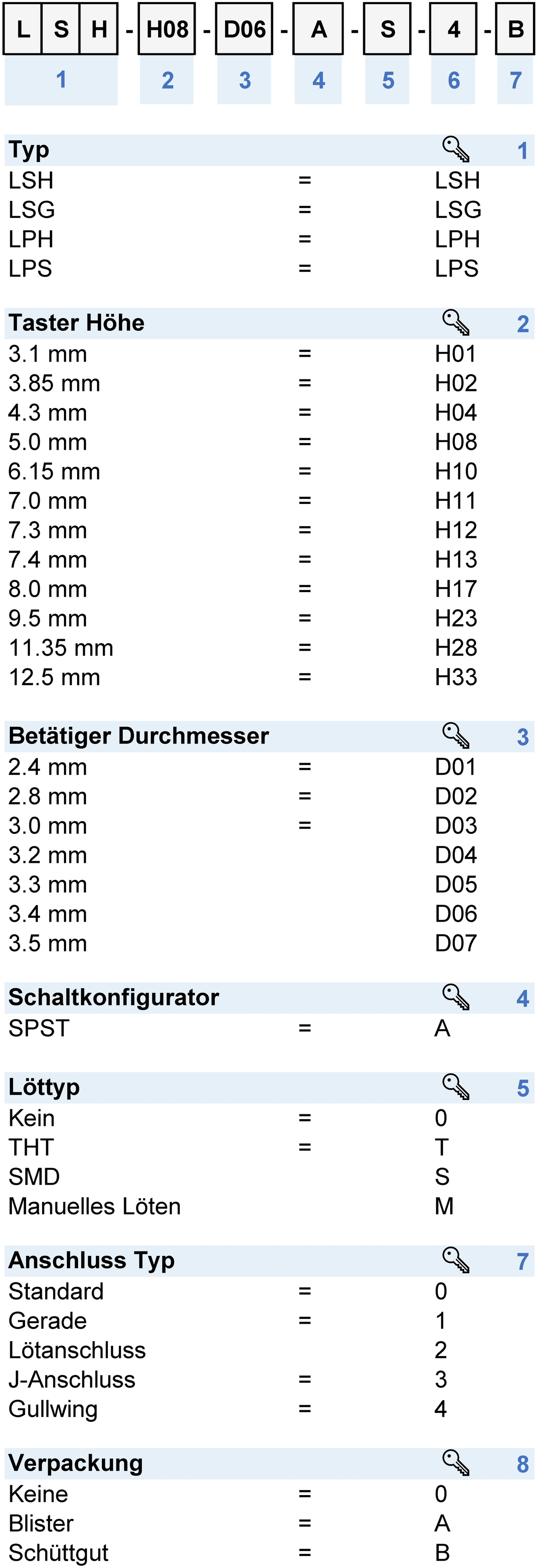

Kurze Variantentabelle 6x6 mm Kurzhubtaster Öffne vollständige Tabelle 6x6 mm Kurzhubtaster
| Typ | Klemme | Ausführung |
Bestell-Nummer
|
Kostenloses Muster |
Bestandsabfrage Distributor Bestandsabfrage Distributor
|
... | |
|---|---|---|---|---|---|---|---|
| LPH | Durchsteck | Höhenvariabel | 1301.9301 | - | ... | ||
| LPH | Durchsteck | Höhenvariabel | 1301.9302 | - | ... | ||
| LPH | Durchsteck | Höhenvariabel | 1301.9303 | - | ... | ||
| LPH | Durchsteck | Höhenvariabel | 1301.9304 | - | ... | ||
| LPH | Durchsteck | Höhenvariabel | 1301.9305 | - | ... | ||
| LPH | Durchsteck | Höhenvariabel | 1301.9306 | - | ... | ||
| LPH | Durchsteck | Höhenvariabel | 1301.9307 | - | ... | ||
| LPS | Durchsteck | quadratisch 2.40 mm x 2.40 mm | 1301.9308 | - | ... | ||
| LPS | Durchsteck | quadratisch 2.80 mm x 2.80 mm | 1301.9309 | - | ... | ||
| LPV | Durchsteck | abgewinkelt | 1301.9501 | - | ... | ||
| LPV | Durchsteck | abgewinkelt | 1301.9502 | - | ... | ||
| LPV | Durchsteck | abgewinkelt | 1301.9503 | - | ... | ||
| LSG | Gullwing | - | 1301.9324.25 | - | ... | ||
| LSH | Gullwing | Höhenvariabel | 1301.9314 | - | ... | ||
| LSH | Gullwing | Höhenvariabel | 1301.9314.24 | - | ... | ||
| LSH | Gullwing | Höhenvariabel | 1301.9315 | - | ... | ||
| LSH | Gullwing | Höhenvariabel | 1301.9315.24 | - | ... | ||
| LSH | Gullwing | Höhenvariabel | 1301.9316 | - | ... | ||
| LSH | Gullwing | Höhenvariabel | 1301.9316.24 | - | ... | ||
| LSH | Gullwing | Höhenvariabel | 1301.9317 | - | ... | ||
| LSH | Gullwing | Höhenvariabel | 1301.9317.24 | - | ... | ||
| LSH | Gullwing | Höhenvariabel | 1301.9318 | - | ... | ||
| LSH | Gullwing | Höhenvariabel | 1301.9318.24 | - | ... | ||
| LSH | Gullwing | Höhenvariabel | 1301.9319 | - | ... | ||
| LSH | Gullwing | Höhenvariabel | 1301.9319.24 | - | ... | ||
| LSH | Gullwing | Höhenvariabel | 1301.9320 | - | ... | ||
| LSH | Gullwing | Höhenvariabel | 1301.9320.24 | - | ... |
15.10.2024
