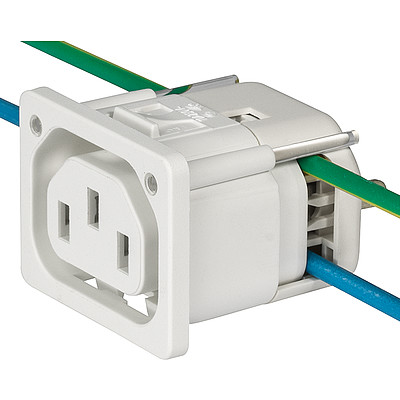

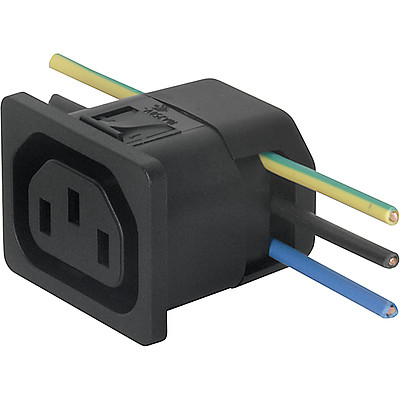

Anordnung "cross"
(Drähte quer zu Steckerstiften)

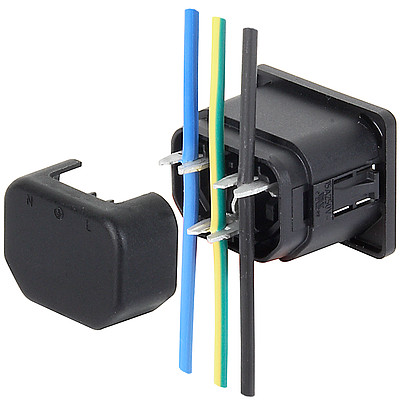

Anordnung "along", Ansicht von hinten
(Drähte in Richtung Steckerstifte)

Typ 6610-5 mit integriertem Lichtleiter

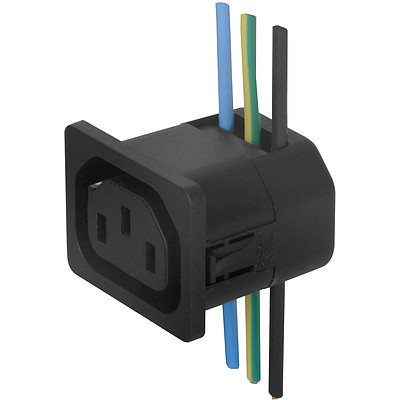

Anordnung "along"
(Drähte in Richtung Steckerstifte)

Serie: 6610

IEC Geräteeinbausteckdose F, Schnappmontage, frontseitig, IDC-Anschlüsse

30 Varianten

Gerätestecker (Stecker/Dosen)

70° C

Zulassungen und Konformitäten

CAD

Video

Stromverteilleisten

Beschreibung 6610

Beschreibung

Einbau in Platten: Schnappbefestigung, Frontseite:
Gerätesteckdose, Stifttemperatur 70 °C, Schutzklasse I
Leiterquerschnitte 1-1.5mm²/1.5mm²/2.5mm²/14AWG/12AWG
IDC-Anschlüsse nach IEC 60998-2-3 für feste Drähte

Alleinstellungsmerkmale

IDC-Anschlüsse für effiziente Verdrahtung
Verdrahtungsaufwand wird massgeblich reduziert
Cross und along Ausrichtung
Ideal für PDU-Anwendungen

Merkmale

Schutzabdeckung kann als Verdrahtungshilfe eingesetzt werden
Phase erhältlich als IDC-, Löt- oder Steckanschluss
Geeignet für den Einsatz in Geräten nach IEC/UL 62368-1

Weitere Ausführungen auf Anfrage

UL Zulassung für AWG 16; Versionen für weitere Drahtquerschnitte

Detailanfrage zu Typ

Neu gibt es Varianten passend zum V-Lock-Stecksystem. Die Produkte haben eine vorgesehene Öffnung zum Einrasten des Nockens an der Steckdose. Das V-Lock-System verhindert ein ungewolltes Trennen des Stecksystems.

Details 6610

Technische Daten

Zulassungen und Konformitäten

CAD-Zeichnungen

Dimension

Nenndaten IEC

Die elektrischen Nenndaten beschreiben die zugelassenen Betriebswerte für den Betriebszustand für Nennstrom und Nennspannung unter genannten Umgebungsbedingungen.
Allgemeine Angaben zu elektrischen Kennwerten von Sicherungen
Nenndaten IEC, UL/CSA Allgemeine Angaben zum Nennstom und zur Nennspannung bei EMV-Produkten
Nennspannung Nennstrom Die Werte sind unterschiedlich je nach Zulassungsstelle und sind daher in den entsprechend Zulassungsausweisen für die jeweiligen Produktfamilien entsprechend referenziert. Angaben dazu werden in den Datenblättern aufgeführt.
Suche nach Approbationsangaben für unterschiedlichen Familien
Zulassungen

10 A / 250 VAC; 50 Hz

Nenndaten UL/CSA

Nenndaten UL

15 A / 250 VAC; 60 Hz

Zulässige Betriebstemperatur

-25 °C bis 70 °C

IP-Schutzgrad

Der IP Code besteht aus einer zweistelligen Ziffernkombination, die den jeweiligen Schutzgrad angibt.
Dabei spezifiziert die erste Ziffer die Schutzklasse für Berührungs- und Fremdkörperschutz, die zweite Ziffer den Wasser- und Feuchtigkeitsschutz. Details zum IP-Schutzgrad entnehmen Sie bitte aus den Allgemeinen Produktinformationen
IP-Schutzgrad

Frontseite IP40 gemäss IEC 60529

Berührungsschutz

IP-Schutzgrad

Geeignet für Geräte der Schutzklasse I gemäss IEC 61140

Klemme

Anschlüsse

Anschlüsse gemäss neuem IEC Standard.
Detailliertere Variantenangaben sind im Datenblatt oder in Allgmeinen Technischen Informationen ersichtlich.
Klemme

IDC-Anschlüsse

Plattendicke S

Details siehe Zeichnung
Schnapper

Schnapp,0.8/1/1.2/1.5/2/2.5/3.0 mm
(andere auf Anfrage)

Material: Gehäuse

Thermoplast, schwarz, UL 94V-0

Gerätestecker/-Dose

Typ-Bezeichnung der Gerätestecker bzw. -anschlussdose nach IEC 60320-1, resp. IEC60320-2-2, UL498, CSA C22.2 no.42
Details zu Steckverbindungen und deren Bezeichnungen finden Sie in den Allgemeinen Produktinformationen
Gerätesteckvorrichtungen Mating Connectors Begriffserklärung Sondersteckvorrichtung

F gemäss IEC 60320-3
UL 60320-1, CSA C22.2 no. 60320-1 (Für kalte Bedingungen) Stifttemperatur 70 °C, 10 A, Schutzklasse I

Detaillierte Informationen zu Zulassungen, Normanforderungen, Verwendungshinweisen und Prüfdetails finden Sie in Details über Zulassungen
SCHURTER Produkte sind grundsätzlich für den Einsatz im industriellen Umfeld ausgelegt. Sie verfügen über Zulassungen unabhängiger Prüfstellen gemäss nationaler und internationaler Normen.
Produkte mit spezifischen Eigenschaften und Anforderungen wie sie etwa im Bereich Automotive nach IATF 16949, der Medizintechnik gemäss ISO 13485 oder in der Luft- und Raumfahrt gefordert werden, können ausschliesslich mit kundenspezifischen, individuellen Vereinbarungen durch SCHURTER angeboten werden.

Zulassungen

Durch das Zulassungszeichen bescheinigen die Prüftstellen die Einhaltung der sicherheitstechnischen Anforderungen, die an elektronische Produkte gestellt werden.

Zulassung Referenztyp: 6610

Zertifikat	Zulassungsstelle	Beschreibung
VDE Zulassungen	VDE	Ausweisnummer: 40035679
UL Zulassungen	UL	UR Ausweisnummer: E103791
CCC Zulassungen	CCC	CCC Ausweisnummer: 2010010204418560

Produktnormen

Produktnormen, welche referenziert werden

Design	Norm	Beschreibung
Ausgelegt gemäss	IEC 60320-1	Gerätekupplungen für Haushalt und ähnliche allgemeine Zwecke
Ausgelegt gemäss	IEC 60320-3	Gerätekupplungen für Haushalt und ähnliche allgemeine Zwecke
Ausgelegt gemäss	UL 60320-1	Norm für Befestigungsstecker und Steckdosen
Ausgelegt gemäss	CSA C22.2 no. 60320-1	Allgemeine Anwendung, Befestigungsstecker und ähnliche Verdrahtungsanschlüsse

Anwendungsnormen

Anwendungsnormen, in welchen die Produkte entsprechend verwendet werden können

Organisation	Design	Norm	Beschreibung
	Geeignet für Anwendungen gemäss	IEC/UL 62368-1	Einrichtungen für Audio/Video-, Informations- und Kommunikationstechnik - Teil 1: Sicherheitsanforderungen

Konformitäten

Das Produkt ist konform mit folgenden Richtlinien

Details	Aussteller	Beschreibung
CE-Konformitätserklärung	SCHURTER AG	Die CE-Kennzeichnung erklärt, dass das Produkt gemäss der EU-Vordnung 765/2008 den geltenden Anforderungen genügt, die in den Harmonisierungsrechtsvorschriften der Gemeinschaft über ihre Anbringung festgelegt sind.
UKCA-Konformitätserklärung	SCHURTER AG	Die UKCA-Kennzeichnung erklärt, dass das Produkt gemäss dem Britischen Amendment zur Verordnung (EC) 765/2008 den geltenden Anforderungen genügt.
RoHS	SCHURTER AG	Richtlinie RoHS 2011/65/EU, Ergänzung (EU) 2015/863
China RoHS	SCHURTER AG	Das Gesetz SJ/T 11363-2006 (China RoHS) ist seit dem 1. März 2007 in Kraft. Ähnlich wie bei der EU-Richtlinie RoHS.
REACH	SCHURTER AG	Am 1. Juni 2007 trat die Verordnung (EG) Nr. 1907/2006 zur Registrierung, Bewertung, Zulassung und Beschränkung chemischer Stoffe 1 (kurz: "REACH") in Kraft.
	SCHURTER AG	V-Lock Auszugssicherungen basieren auf einer passenden Stecker-Dosen-Kombination. Die Produkte haben eine vorgesehene Öffnung zum Einrasten des Nockens an der Steckdose. Das V-Lock-System verhindert ein ungewolltes Trennen des Stecksystems.

Abmessungen [mm]

	Version „cross“ (Drähte quer zu Steckerstiften) L/N/PE: IDC Anschlüsse

	Version „along“ (Drähte in Richtung Steckerstifte) L/N/PE: IDC Anschlüsse

	Version „cross“ (Drähte quer zu Steckerstiften) N/PE: IDC Anschlüsse, L: Steck- oder Lötanschluss

	1) Andere Versionen: Steckanschluss 4.8x0.8:␉40.3 mm Lötanschluss:␉␉40.9 mm ␉

	Version „along“ (Drähte in Richtung Steckerstifte) N/PE: IDC Anschlüsse, L: Steck- oder Lötanschluss

	1) Andere Versionen: Steckanschluss 4.8x0.8:␉40.3 mm Lötanschluss:␉␉40.9 mm

	Integration von Lichtleitern

	Die Integration der Lichtleiter in die Gerätesteckdosen ermöglicht die Statusanzeige in smart PDUs. Microsite mit weiteren Informationen. http://lichtleiter.schurter.ch/

Montageanleitungen

	Einpresswerkzeug Version "cross"

	Einpresswerkzeug Version "along"

Kurze Variantentabelle 6610 Öffne vollständige Tabelle 6610

Anordnung 1)	Leiterquerschnitt	Plattendicke s [mm]	Bestell-Nummer	...

along	1.0 mm²	2.5	6610.3016.03	...
along	1.5 mm² / 14 AWG	1.5	6610.5014	...
along	1.5 mm² / 14 AWG	1.5	6610.5014.03	...
along	1.5 mm² / 14 AWG	2	6610.5015	...
along	2.5 mm² / 12 AWG	0.8	6610.1011	...
along	2.5 mm² / 12 AWG	1	6610.1012	...
along	2.5 mm² / 12 AWG	1.2	6610.1013	...
along	2.5 mm² / 12 AWG	1.5	6610.1014	...
along	2.5 mm² / 12 AWG	2	6610.1015	...
along	2.5 mm² / 12 AWG	2	6610.1015.03	...
along	2.5 mm² / 12 AWG	2.5	6610.1016	...
along	2.5 mm² / 12 AWG	3	6610.1017	...
along	2.5 mm² / 12 AWG	1.5	6610.1154	...
along	2.5 mm² / 12 AWG	1.5	6610.1354	...
along	2.5 mm² / 12 AWG	1.5	6610.1354.03	...
along	2.5 mm² / 12 AWG	1.5	6610.1254	...
along	2.5 mm² / 12 AWG	1.5	6610.1254.03	...
cross	1.5 mm² / 14 AWG	1	6610.6012	...
cross	1.5 mm² / 14 AWG	1.5	6610.6014	...
cross	1.5 mm² / 14 AWG	1.5	6610.6254	...
cross	2.5 mm² / 12 AWG	1	6610.2012	...
cross	2.5 mm² / 12 AWG	1.2	6610.2013	...
cross	2.5 mm² / 12 AWG	1.5	3-111-442	...
cross	2.5 mm² / 12 AWG	1.5	6610.2014	...
cross	2.5 mm² / 12 AWG	1.5	6610.2014.03	...
cross	2.5 mm² / 12 AWG	2	6610.2015	...
cross	2.5 mm² / 12 AWG	2.5	6610.2016	...
cross	2.5 mm² / 12 AWG	3	6610.2017	...
cross	2.5 mm² / 12 AWG	1.5	6610.2154	...
cross	2.5 mm² / 12 AWG	1.5	6610.2254	...
Artikel mit 1 mm² nur mit ENEC Zulassung. Aussendurchmesser des Drahtes (inkl. Isolation) max. 3.5 / 3.6 mm. 1) Die Anordnung beschreibt, ob die Leitungen längs (along) oder quer (cross) zur Steckerstift-Achse verlaufen.

Verpackungseinheit

50 ST

Variantentabelle 6610

Anordnung 1)	Leiterquerschnitt	Plattendicke s [mm]	Anschlusstyp Phase	Farbe	V-Lock	Bestell-Nummer	VE Verpackungseinheit Die Verpackungseinheit entspricht der Anzahl Artikel in einer Standard-Verpackung. Bitte kontaktieren Sie SCHURTER bei allfälligen Unklarheiten: Kontaktformular

along	1.0 mm²	2.5	IDC-Anschlüsse	schwarz	•	6610.3016.03	50
along	1.5 mm² / 14 AWG	1.5	IDC-Anschlüsse	schwarz		6610.5014	50
along	1.5 mm² / 14 AWG	1.5	IDC-Anschlüsse	schwarz	•	6610.5014.03	50
along	1.5 mm² / 14 AWG	2	IDC-Anschlüsse	schwarz		6610.5015	50
along	2.5 mm² / 12 AWG	0.8	IDC-Anschlüsse	schwarz		6610.1011	50
along	2.5 mm² / 12 AWG	1	IDC-Anschlüsse	schwarz		6610.1012	50
along	2.5 mm² / 12 AWG	1.2	IDC-Anschlüsse	schwarz		6610.1013	50
along	2.5 mm² / 12 AWG	1.5	IDC-Anschlüsse	schwarz		6610.1014	50
along	2.5 mm² / 12 AWG	2	IDC-Anschlüsse	schwarz		6610.1015	50
along	2.5 mm² / 12 AWG	2	IDC-Anschlüsse	schwarz	•	6610.1015.03	50
along	2.5 mm² / 12 AWG	2.5	IDC-Anschlüsse	schwarz		6610.1016	50
along	2.5 mm² / 12 AWG	3	IDC-Anschlüsse	schwarz		6610.1017	50
along	2.5 mm² / 12 AWG	1.5	Löt	schwarz		6610.1154	50
along	2.5 mm² / 12 AWG	1.5	Steckanschluss 4.8 x 0.8 mm	schwarz		6610.1354	50
along	2.5 mm² / 12 AWG	1.5	Steckanschluss 4.8 x 0.8 mm	schwarz	•	6610.1354.03	50
along	2.5 mm² / 12 AWG	1.5	Steckanschluss 6.3 x 0.8 mm	schwarz		6610.1254	50
along	2.5 mm² / 12 AWG	1.5	Steckanschluss 6.3 x 0.8 mm	schwarz	•	6610.1254.03	50
cross	1.5 mm² / 14 AWG	1	IDC-Anschlüsse	schwarz		6610.6012	50
cross	1.5 mm² / 14 AWG	1.5	IDC-Anschlüsse	schwarz		6610.6014	50
cross	1.5 mm² / 14 AWG	1.5	Steckanschluss 6.3 x 0.8 mm	schwarz		6610.6254	50
cross	2.5 mm² / 12 AWG	1	IDC-Anschlüsse	schwarz		6610.2012	50
cross	2.5 mm² / 12 AWG	1.2	IDC-Anschlüsse	schwarz		6610.2013	50
cross	2.5 mm² / 12 AWG	1.5	IDC-Anschlüsse	weiss	•	3-111-442	50
cross	2.5 mm² / 12 AWG	1.5	IDC-Anschlüsse	schwarz		6610.2014	50
cross	2.5 mm² / 12 AWG	1.5	IDC-Anschlüsse	schwarz	•	6610.2014.03	50
cross	2.5 mm² / 12 AWG	2	IDC-Anschlüsse	schwarz		6610.2015	50
cross	2.5 mm² / 12 AWG	2.5	IDC-Anschlüsse	schwarz		6610.2016	50
cross	2.5 mm² / 12 AWG	3	IDC-Anschlüsse	schwarz		6610.2017	50
cross	2.5 mm² / 12 AWG	1.5	Löt	schwarz		6610.2154	50
cross	2.5 mm² / 12 AWG	1.5	Steckanschluss 6.3 x 0.8 mm	schwarz		6610.2254	50
Artikel mit 1 mm² nur mit ENEC Zulassung. Aussendurchmesser des Drahtes (inkl. Isolation) max. 3.5 / 3.6 mm. 1) Die Anordnung beschreibt, ob die Leitungen längs (along) oder quer (cross) zur Steckerstift-Achse verlaufen.

Verpackungseinheit

50 ST
