Serie: 5098

IEC Geräteeinbausteckdose F oder H, Schraubmontage, frontseitig, Löt- oder Steckanschluss

5 Varianten

Gerätestecker (Stecker/Dosen)

70° C

Zulassungen und Konformitäten

CAD

Beschreibung

Einbau in Platten: Schraubbefestigung, Frontseite
1 Funktion:
Gerätesteckdose, Stifttemperatur 70 °C, Schutzklasse I oder II
Löt / Steck

Detailanfrage zu Typ

Details 5098

Technische Daten

Zulassungen und Konformitäten

CAD-Zeichnungen

Dimension

Nenndaten IEC

Die elektrischen Nenndaten beschreiben die zugelassenen Betriebswerte für den Betriebszustand für Nennstrom und Nennspannung unter genannten Umgebungsbedingungen.
Allgemeine Angaben zu elektrischen Kennwerten von Sicherungen
Nenndaten IEC, UL/CSA Allgemeine Angaben zum Nennstom und zur Nennspannung bei EMV-Produkten
Nennspannung Nennstrom Die Werte sind unterschiedlich je nach Zulassungsstelle und sind daher in den entsprechend Zulassungsausweisen für die jeweiligen Produktfamilien entsprechend referenziert. Angaben dazu werden in den Datenblättern aufgeführt.
Suche nach Approbationsangaben für unterschiedlichen Familien
Zulassungen

10 A / 250 VAC; 50 Hz

Nenndaten UL/CSA

Nenndaten UL

15 A / 250 VAC; 60 Hz

Spannungsfestigkeit

Angabe zur höchstens zulässigen Spannung, damit es nicht aufgrund einer Isolationsschädigung zu einem Spannungsdurchschlag kommt.
Spannungsfestigkeit

> 4 kVAC zwischen L-N
> 2 kVAC zwischen L/N-PE
(1 min/50 Hz)

Zulässige Betriebstemperatur

-25 °C bis 70 °C

IP-Schutzgrad

Der IP Code besteht aus einer zweistelligen Ziffernkombination, die den jeweiligen Schutzgrad angibt.
Dabei spezifiziert die erste Ziffer die Schutzklasse für Berührungs- und Fremdkörperschutz, die zweite Ziffer den Wasser- und Feuchtigkeitsschutz. Details zum IP-Schutzgrad entnehmen Sie bitte aus den Allgemeinen Produktinformationen
IP-Schutzgrad

Frontseite IP20 gemäss IEC 60529

Berührungsschutz

IP-Schutzgrad

Geeignet für Geräte der Schutzklasse I oder II gemäss IEC 61140

Klemme

Anschlüsse

Anschlüsse gemäss neuem IEC Standard.
Detailliertere Variantenangaben sind im Datenblatt oder in Allgmeinen Technischen Informationen ersichtlich.
Klemme

Löt / Steck

Material: Gehäuse

PA6, schwarz oder grau, UL 94V-0

Gerätestecker/-Dose

Typ-Bezeichnung der Gerätestecker bzw. -anschlussdose nach IEC 60320-1, resp. IEC60320-2-2, UL498, CSA C22.2 no.42
Details zu Steckverbindungen und deren Bezeichnungen finden Sie in den Allgemeinen Produktinformationen
Gerätesteckvorrichtungen Mating Connectors Begriffserklärung Sondersteckvorrichtung

F gemäss IEC 60320-3 /
H UL 498, CSA C22.2 no. 42 (Für kalte Bedingungen) Stifttemperatur 70 °C, 10 A, Schutzklasse I oder II

Detaillierte Informationen zu Zulassungen, Normanforderungen, Verwendungshinweisen und Prüfdetails finden Sie in Details über Zulassungen
SCHURTER Produkte sind grundsätzlich für den Einsatz im industriellen Umfeld ausgelegt. Sie verfügen über Zulassungen unabhängiger Prüfstellen gemäss nationaler und internationaler Normen.
Produkte mit spezifischen Eigenschaften und Anforderungen wie sie etwa im Bereich Automotive nach IATF 16949, der Medizintechnik gemäss ISO 13485 oder in der Luft- und Raumfahrt gefordert werden, können ausschliesslich mit kundenspezifischen, individuellen Vereinbarungen durch SCHURTER angeboten werden.

Zulassungen

Durch das Zulassungszeichen bescheinigen die Prüftstellen die Einhaltung der sicherheitstechnischen Anforderungen, die an elektronische Produkte gestellt werden.

Zulassung Referenztyp: 5098

Zertifikat	Zulassungsstelle	Beschreibung
VDE Zulassungen	VDE	VDE Ausweisnummer: 40010295
UL Zulassungen	UL	UR Ausweisnummer: E57445
CSA Zulassungen	CSA	CSA Zertifizierungsdatensatz: 27324

Produktnormen

Produktnormen, welche referenziert werden

Design	Norm	Beschreibung
Ausgelegt gemäss	IEC 60320-1	Gerätekupplungen für Haushalt und ähnliche allgemeine Zwecke
Ausgelegt gemäss	H	Gleichstrom-Gerätekupplungen (DC) für Geräte der Informations- und Kommunikationstechnologie (IKT), die in Rechenzentren und Telekommunikationszentralen installiert sind – Teil 3: AC/DC-Geräteeingang
Ausgelegt gemäss	IEC 60320-3	Gerätekupplungen für Haushalt und ähnliche allgemeine Zwecke
Ausgelegt gemäss	UL 498	Norm für Befestigungsstecker und Steckdosen
Ausgelegt gemäss	CSA C22.2 no. 42	Allgemeine Anwendung, Befestigungsstecker und ähnliche Verdrahtungsanschlüsse

Anwendungsnormen

Anwendungsnormen, in welchen die Produkte entsprechend verwendet werden können

Organisation	Design	Norm	Beschreibung
	Geeignet für Anwendungen gemäss	IEC/UL 62368-1	Einrichtungen für Audio/Video-, Informations- und Kommunikationstechnik - Teil 1: Sicherheitsanforderungen

Konformitäten

Das Produkt ist konform mit folgenden Richtlinien

Details	Aussteller	Beschreibung
CE-Konformitätserklärung	SCHURTER AG	Die CE-Kennzeichnung erklärt, dass das Produkt gemäss der EU-Vordnung 765/2008 den geltenden Anforderungen genügt, die in den Harmonisierungsrechtsvorschriften der Gemeinschaft über ihre Anbringung festgelegt sind.
UKCA-Konformitätserklärung	SCHURTER AG	Die UKCA-Kennzeichnung erklärt, dass das Produkt gemäss dem Britischen Amendment zur Verordnung (EC) 765/2008 den geltenden Anforderungen genügt.
RoHS	SCHURTER AG	Richtlinie RoHS 2011/65/EU, Ergänzung (EU) 2015/863
China RoHS	SCHURTER AG	Das Gesetz SJ/T 11363-2006 (China RoHS) ist seit dem 1. März 2007 in Kraft. Ähnlich wie bei der EU-Richtlinie RoHS.
REACH	SCHURTER AG	Am 1. Juni 2007 trat die Verordnung (EG) Nr. 1907/2006 zur Registrierung, Bewertung, Zulassung und Beschränkung chemischer Stoffe 1 (kurz: "REACH") in Kraft.

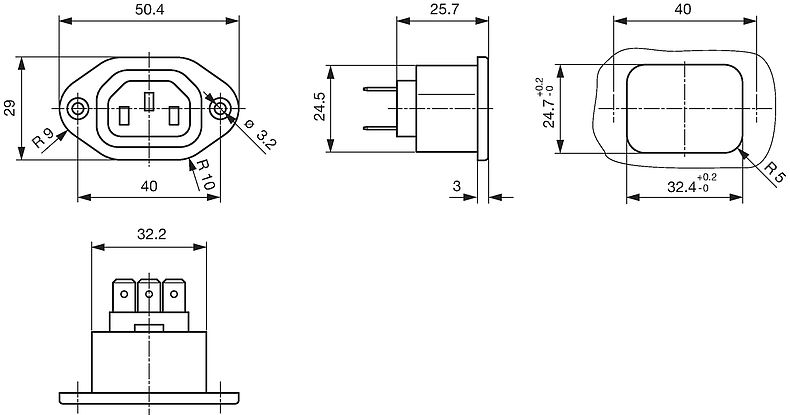

Abmessungen [mm]



	Länge der Anschlüsse siehe Auswahlangaben in Schlüsseltabellen

Konfig. Code 5098

5098 - H - A B C 0- D - E
Bei den Buchstaben handelt es sich um Platzhalter für die Schlüssel der entsprechenden Auswahlwerte in den Schlüsseltabellen.

5098 - H - A B C 0- D - E = Ausführung

Ausführung	Konfigurationsschlüssel
Schutzklasse I	X
Schutzklasse II	B

5098 - H - A B C 0- D - E = Anschlüsse

Anschluss L		Konfigurationsschlüssel
Lötanschluss		1
Leiterplattenanschluss standard		4
Flachsteckanschluss (6.3 x 0.8 mm)		9

5098 - H - A B C 0- D - E = Anschlüsse

Anschluss N	Konfigurationsschlüssel
Lötanschluss	1
Leiterplattenanschluss standard	4
Flachsteckanschluss (6.3 x 0.8 mm)	9
Symbole analog wie in Tabelle A

5098 - H - A B C 0- D - E = Anschlüsse

Anschluss Erde	Konfigurationsschlüssel
ohne Anschluss	0
Lötanschluss	1
Leiterplattenanschluss standard	4
Flachsteckanschluss (6.3 x 0.8 mm)	9
Symbole analog wie in Tabelle A

5098 - H - A B C 0- D - E = Farbe

Farbe	Konfigurationsschlüssel
Schwarz	A
Grau	B

5098 - H - A B C 0- D - E = Bauform

Bauform	Konfigurationsschlüssel
Montageflansch mit Versenklöchern	1
Montageflansch mit Durchgangslöchern	2

Kurze Variantentabelle 5098 Öffne vollständige Tabelle 5098

Ausführung	Anschlüsse L / N	Anschluss Erde	Bestell-Nummer	...

Schutzklasse II	Flachsteckanschluss (6.3 x 0.8 mm)	␠	6182.0027	...
Schutzklasse I	Lötanschluss	Lötanschluss	6182.0028	...
Schutzklasse I	Lötanschluss	Lötanschluss	6182.0030	...
Schutzklasse I	Flachsteckanschluss (6.3 x 0.8 mm)	Flachsteckanschluss (6.3 x 0.8 mm)	6182.0031	...
Schutzklasse I	Flachsteckanschluss (6.3 x 0.8 mm)	Flachsteckanschluss (6.3 x 0.8 mm)	6182.0032	...
Die aufgeführten Varianten sollten ab Lager lieferbar sein. Weitere Ausführungen auf Anfrage www.schurter.com/kontakt

Verpackungseinheit

50 ST

Variantentabelle 5098

Ausführung	Anschlüsse L / N	Anschluss Erde	Farbe	Bauform	Ausstattung	Konfig. Code	Bestell-Nummer	VE Verpackungseinheit Die Verpackungseinheit entspricht der Anzahl Artikel in einer Standard-Verpackung. Bitte kontaktieren Sie SCHURTER bei allfälligen Unklarheiten: Kontaktformular

Schutzklasse II	Flachsteckanschluss (6.3 x 0.8 mm)	␠	schwarz	Montageflansch mit Versenklöchern	-	5098-B-9900-A-1	6182.0027	50
Schutzklasse I	Lötanschluss	Lötanschluss	schwarz	Montageflansch mit Versenklöchern	-	5098-X-1110-A-1	6182.0028	50
Schutzklasse I	Lötanschluss	Lötanschluss	grau	Montageflansch mit Versenklöchern	-	5098-X-1110-B-1	6182.0030	50
Schutzklasse I	Flachsteckanschluss (6.3 x 0.8 mm)	Flachsteckanschluss (6.3 x 0.8 mm)	schwarz	Montageflansch mit Versenklöchern	-	5098-X-9990-A-1	6182.0031	50
Schutzklasse I	Flachsteckanschluss (6.3 x 0.8 mm)	Flachsteckanschluss (6.3 x 0.8 mm)	grau	Montageflansch mit Versenklöchern	-	5098-X-9990-B-1	6182.0032	50
Die aufgeführten Varianten sollten ab Lager lieferbar sein. Weitere Ausführungen auf Anfrage www.schurter.com/kontakt

Verpackungseinheit

50 ST
