IEC Gerätestecker C20
Schnappmontage von Frontseite
Löt-/Steckanschlüsse

Serie: 4793

IEC Gerätestecker C20, Schnappmontage, frontseitig, Löt- oder Steckanschluss

16 Varianten

Gerätestecker (Stecker/Dosen)

C20

70° C

C24

70° C

Zulassungen und Konformitäten

CAD

Beschreibung

Einbau in Platten: Schnapp, Frontseite
Gerätestecker, Stifttemperatur 70 °C, Schutzklasse I oder II
Sicherheit elektrischer Geräte für den Hausgebrauch und ähnliche Zwecke. Erfüllt die Anforderungen für Geräte in unbeaufsichtigtem Betrieb. Dies beinhaltet die verschärften Glühdrahtanforderungen nach IEC 60695-2-11 oder -12 & -13.
Löt / Steck

Detailanfrage zu Typ

V-Lock als Standard entsprechend dem V-Lock-Stecksystem. Das V-Lock-System verhindert ein ungewolltes Trennen des Stecksystems.

Details 4793

Technische Daten

Zulassungen und Konformitäten

CAD-Zeichnungen

Dimension

Nenndaten IEC

Die elektrischen Nenndaten beschreiben die zugelassenen Betriebswerte für den Betriebszustand für Nennstrom und Nennspannung unter genannten Umgebungsbedingungen.
Allgemeine Angaben zu elektrischen Kennwerten von Sicherungen
Nenndaten IEC, UL/CSA Allgemeine Angaben zum Nennstom und zur Nennspannung bei EMV-Produkten
Nennspannung Nennstrom Die Werte sind unterschiedlich je nach Zulassungsstelle und sind daher in den entsprechend Zulassungsausweisen für die jeweiligen Produktfamilien entsprechend referenziert. Angaben dazu werden in den Datenblättern aufgeführt.
Suche nach Approbationsangaben für unterschiedlichen Familien
Zulassungen

16 A / 250 VAC; 50 Hz

Nenndaten UL/CSA

Nenndaten UL

20 A / 250 VAC; 60 Hz

Spannungsfestigkeit

Angabe zur höchstens zulässigen Spannung, damit es nicht aufgrund einer Isolationsschädigung zu einem Spannungsdurchschlag kommt.
Spannungsfestigkeit

> 2 kVAC zwischen L-N
> 2 kVAC zwischen L/N-PE
(1 min/50 Hz)

Zulässige Betriebstemperatur

-25 °C bis 70 °C

IP-Schutzgrad

Der IP Code besteht aus einer zweistelligen Ziffernkombination, die den jeweiligen Schutzgrad angibt.
Dabei spezifiziert die erste Ziffer die Schutzklasse für Berührungs- und Fremdkörperschutz, die zweite Ziffer den Wasser- und Feuchtigkeitsschutz. Details zum IP-Schutzgrad entnehmen Sie bitte aus den Allgemeinen Produktinformationen
IP-Schutzgrad

Frontseite IP30 gemäss IEC 60529

Berührungsschutz

IP-Schutzgrad

Geeignet für Geräte der Schutzklasse I oder II gemäss IEC 61140

Klemme

Anschlüsse

Anschlüsse gemäss neuem IEC Standard.
Detailliertere Variantenangaben sind im Datenblatt oder in Allgmeinen Technischen Informationen ersichtlich.
Klemme

Löt / Steck

Plattendicke S

Details siehe Zeichnung
Schnapper

Schnapp: 1/1.2/1.5/2/2.5/3 mm

Material: Gehäuse

Thermoplast, schwarz / weiss, UL 94V-0

Gerätestecker/-Dose

Typ-Bezeichnung der Gerätestecker bzw. -anschlussdose nach IEC 60320-1, resp. IEC60320-2-2, UL498, CSA C22.2 no.42
Details zu Steckverbindungen und deren Bezeichnungen finden Sie in den Allgemeinen Produktinformationen
Gerätesteckvorrichtungen Mating Connectors Begriffserklärung Sondersteckvorrichtung

C20 oder C24 gemäss IEC 60320-1,
UL 60320-1, CSA C22.2 no. 60320-1 (Für kalte Bedingungen) Stifttemperatur 70 °C, 16 A, Schutzklasse I oder II

Detaillierte Informationen zu Zulassungen, Normanforderungen, Verwendungshinweisen und Prüfdetails finden Sie in Details über Zulassungen
SCHURTER Produkte sind grundsätzlich für den Einsatz im industriellen Umfeld ausgelegt. Sie verfügen über Zulassungen unabhängiger Prüfstellen gemäss nationaler und internationaler Normen.
Produkte mit spezifischen Eigenschaften und Anforderungen wie sie etwa im Bereich Automotive nach IATF 16949, der Medizintechnik gemäss ISO 13485 oder in der Luft- und Raumfahrt gefordert werden, können ausschliesslich mit kundenspezifischen, individuellen Vereinbarungen durch SCHURTER angeboten werden.

Zulassungen

Durch das Zulassungszeichen bescheinigen die Prüftstellen die Einhaltung der sicherheitstechnischen Anforderungen, die an elektronische Produkte gestellt werden.

Zulassung Referenztyp: 4793

Zertifikat	Zulassungsstelle	Beschreibung
VDE Zulassungen	VDE	Ausweisnummer: 40030341
UL Zulassungen	UL	UR Ausweisnummer: E96454
CCC Zulassungen	CCC	CCC Ausweisnummer: 2019180204008809, 2019180204011844

Produktnormen

Produktnormen, welche referenziert werden

Design	Norm	Beschreibung
Ausgelegt gemäss	IEC 60320-1	Gerätekupplungen für Haushalt und ähnliche allgemeine Zwecke
Ausgelegt gemäss	UL 60320-1	Norm für Befestigungsstecker und Steckdosen
Ausgelegt gemäss	CSA C22.2 no. 60320-1	Allgemeine Anwendung, Befestigungsstecker und ähnliche Verdrahtungsanschlüsse

Anwendungsnormen

Anwendungsnormen, in welchen die Produkte entsprechend verwendet werden können

Organisation	Design	Norm	Beschreibung
	Geeignet für Anwendungen gemäss	IEC/UL 62368-1	Einrichtungen für Audio/Video-, Informations- und Kommunikationstechnik - Teil 1: Sicherheitsanforderungen
	Geeignet für Anwendungen gemäss	IEC 60335-1	Sicherheit elektrischer Geräte für den Hausgebrauch und ähnliche Zwecke. Erfüllt die Anforderungen für Geräte in unbeaufsichtigtem Betrieb. Dies beinhaltet die verschärften Glühdrahtanforderungen nach IEC 60695-2-11 oder -12 & -13.

Konformitäten

Das Produkt ist konform mit folgenden Richtlinien

Details	Aussteller	Beschreibung
CE-Konformitätserklärung	SCHURTER AG	Die CE-Kennzeichnung erklärt, dass das Produkt gemäss der EU-Vordnung 765/2008 den geltenden Anforderungen genügt, die in den Harmonisierungsrechtsvorschriften der Gemeinschaft über ihre Anbringung festgelegt sind.
UKCA-Konformitätserklärung	SCHURTER AG	Die UKCA-Kennzeichnung erklärt, dass das Produkt gemäss dem Britischen Amendment zur Verordnung (EC) 765/2008 den geltenden Anforderungen genügt.
RoHS	SCHURTER AG	Richtlinie RoHS 2011/65/EU, Ergänzung (EU) 2015/863
China RoHS	SCHURTER AG	Das Gesetz SJ/T 11363-2006 (China RoHS) ist seit dem 1. März 2007 in Kraft. Ähnlich wie bei der EU-Richtlinie RoHS.
REACH	SCHURTER AG	Am 1. Juni 2007 trat die Verordnung (EG) Nr. 1907/2006 zur Registrierung, Bewertung, Zulassung und Beschränkung chemischer Stoffe 1 (kurz: "REACH") in Kraft.
	SCHURTER AG	V-Lock Auszugssicherungen basieren auf einer passenden Stecker-Dosen-Kombination. Die Produkte haben eine vorgesehene Öffnung zum Einrasten des Nockens an der Steckdose. Das V-Lock-System verhindert ein ungewolltes Trennen des Stecksystems.
White Paper Glühdrahtprüfung	SCHURTER AG	Erfüllt die Anforderungen von IEC 60335-1 für Geräte in unbeaufsichtigtem Betrieb. Dies beinhaltet die verschärften Glühdrahtanforderungen nach IEC 60695-2-11 oder -12 & -13.

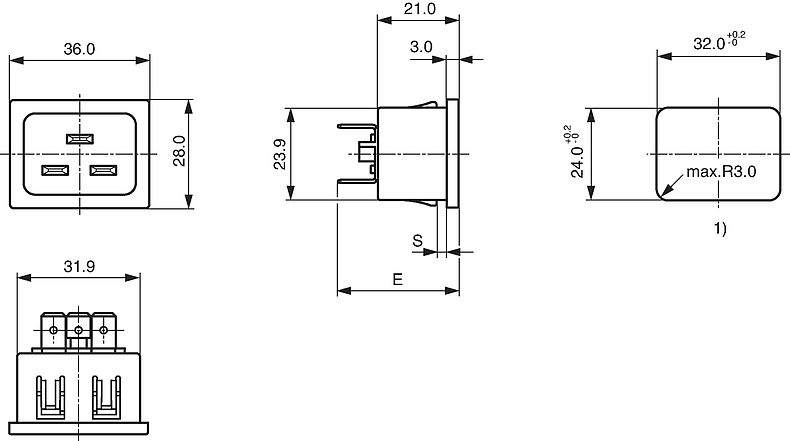

Abmessungen [mm]



	1) Plattenausschnitt E: Lötanschlüsse: 28.5 mm E: Steckanschlüsse 6.3 x 0.8 mm: 31.5 mm

Kurze Variantentabelle 4793 Öffne vollständige Tabelle 4793

Schutzklasse	Farbe	Plattenmontage	Bestell-Nummer	...

I	schwarz	Schnapp	4793.3200	...
I	schwarz	Schnapp	4793.8200	...
I	schwarz	Schnapp	4793.4200	...
II	schwarz	Schnapp	4793.4210	...
I	schwarz	Schnapp	4793.5200	...
I	schwarz	Schnapp	4793.6200	...
I	schwarz	Schnapp	4793.7200	...
I	schwarz	Schnapp	4793.3000	...
I	schwarz	Schnapp	4793.8000	...
I	schwarz	Schnapp	4793.4000	...
I	schwarz	Schnapp	4793.4000.21	...
II	schwarz	Schnapp	4793.4010	...
I	schwarz	Schnapp	4793.5000	...
I	schwarz	Schnapp	4793.5000.21	...
I	schwarz	Schnapp	4793.6000	...
I	schwarz	Schnapp	4793.7000	...

Verpackungseinheit

100 ST

Variantentabelle 4793

Schutzklasse	Farbe	Plattenmontage	Plattendicke s [mm]	Klemme	Bestell-Nummer	VE Verpackungseinheit Die Verpackungseinheit entspricht der Anzahl Artikel in einer Standard-Verpackung. Bitte kontaktieren Sie SCHURTER bei allfälligen Unklarheiten: Kontaktformular

I	schwarz	Schnapp	1	Lötanschlüsse 3.8 x 0.8 mm	4793.3200	100
I	schwarz	Schnapp	1.2	Lötanschlüsse 3.8 x 0.8 mm	4793.8200	100
I	schwarz	Schnapp	1.5	Lötanschlüsse 3.8 x 0.8 mm	4793.4200	100
II	schwarz	Schnapp	1.5	Lötanschlüsse 3.8 x 0.8 mm	4793.4210	100
I	schwarz	Schnapp	2	Lötanschlüsse 3.8 x 0.8 mm	4793.5200	100
I	schwarz	Schnapp	2.5	Lötanschlüsse 3.8 x 0.8 mm	4793.6200	100
I	schwarz	Schnapp	3	Lötanschlüsse 3.8 x 0.8 mm	4793.7200	100
I	schwarz	Schnapp	1	Steckanschlüsse 6.3 x 0.8 mm	4793.3000	100
I	schwarz	Schnapp	1.2	Steckanschlüsse 6.3 x 0.8 mm	4793.8000	100
I	schwarz	Schnapp	1.5	Steckanschlüsse 6.3 x 0.8 mm	4793.4000	100
I	schwarz	Schnapp	1.5	Steckanschlüsse 6.3 x 0.8 mm	4793.4000.21	100
II	schwarz	Schnapp	1.5	Steckanschlüsse 6.3 x 0.8 mm	4793.4010	100
I	schwarz	Schnapp	2	Steckanschlüsse 6.3 x 0.8 mm	4793.5000	100
I	schwarz	Schnapp	2	Steckanschlüsse 6.3 x 0.8 mm	4793.5000.21	100
I	schwarz	Schnapp	2.5	Steckanschlüsse 6.3 x 0.8 mm	4793.6000	100
I	schwarz	Schnapp	3	Steckanschlüsse 6.3 x 0.8 mm	4793.7000	100

Verpackungseinheit

100 ST
