Technische Daten
Kostenloses Muster
Gerne stellen wir Muster für Anwendungsprüfung unkompliziert zur Verfügung.
Senden Sie uns dazu Ihre Lieferadresse mit der spezifischen Anfrage zu.

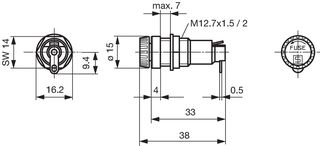

Schlitz

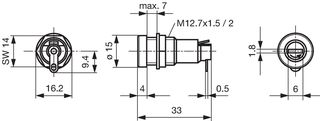

Fingergrip

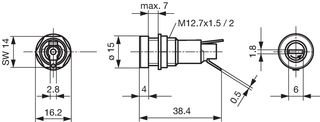

Schlitz IP54
3 Varianten
Berührungsschutz Kategorie
PC2
Sicherungseinsatz
5 x 20 mm
Montage
Einbau in Platten, frontseitig
Befestigung
Schraubmutter
Klemme
Löt
Nennspannung
250 VAC
Nennstrom
10 A (VDE), 10 A (UL/CSA)
Nennleistungsaufnahme IEC
3.2 W / 10 A @ Tu 23 °C

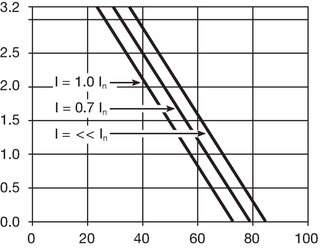

Zulässige Leistungsaufnahme bei höheren Umgebungstemp. siehe Derating-Kurven
Schutzgrad
IP40 / IP54
Schutzklasse
Geeignet für Geräte der Schutzklasse I gemäss IEC 61140
Zulässige Umgebungstemp.
-40 °C bis 85 °C
Klimakategorie
40/085/21 gemäss IEC 60068-1
Material: Sockel
Thermoplast, schwarz, UL 94V-0
Material: Kappe
Thermoplast, schwarz, UL 94V-0
Material: Anschlüsse
Kupferlegierung, verzinnt
Einzelgewicht
6.15 g
Lagerbedingungen
0 °C bis 60 °C, max. 70% r.F.
Stempelung
, Typ, Prüfzeichen
Lötverfahren
Hand
Lötprofil
Lötbarkeit
350 °C / 3 sec gemäss IEC 60068-2-20, Test Ta, Methode 2
Lötwärmebeständigkeit
350 °C / 10 sec gemäss IEC 60068-2-20, Test Tb, Methode 2
Kontaktwiderstand
≤ 10 mΩ bei 100 mA gemäss IEC 60127-6
Spannungsfestigkeit
> 3 kV zwischen spannungsführenden Teilen
(50 Hz: 1 min)
Stossspannungsfestigkeit
> 4 kV zwischen spannungsführenden Teilen
Isolationswiderstand
≥ 10 MΩ zwischen spannungsführenden Teilen
(500 VDC: 1 min)
Überspannungskategorie
III gemäss IEC 60664-1
Verschmutzungsgrad
2 gemäss IEC 60664-1
Andrehmoment der Mutter
max 1.2 Nm

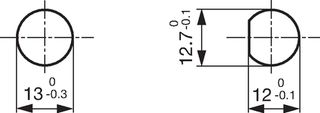

Plattendicke
max 7 mm
Detaillierte Informationen zu Zulassungen, Normanforderungen, Verwendungshinweisen und Prüfdetails finden Sie in
Details über Zulassungen
SCHURTER Produkte sind grundsätzlich für den Einsatz im industriellen Umfeld ausgelegt. Sie verfügen über Zulassungen unabhängiger Prüfstellen gemäss nationaler und internationaler Normen.
Produkte mit spezifischen Eigenschaften und Anforderungen wie sie etwa im Bereich Automotive nach IATF 16949, der Medizintechnik gemäss ISO 13485 oder in der Luft- und Raumfahrt gefordert werden, können ausschliesslich mit kundenspezifischen, individuellen Vereinbarungen durch SCHURTER angeboten werden.
Zulassungen
Durch das Zulassungszeichen bescheinigen die Prüftstellen die Einhaltung der sicherheitstechnischen Anforderungen, die an elektronische Produkte gestellt werden.
Zulassung Referenztyp: FEF
| Zulassungslogo | Zertifikat | Zulassungsstelle | Beschreibung |
|---|---|---|---|
|
VDE | VDE Ausweisnummer: 40046093 | |
|
UL | UR Ausweisnummer: E39328 |
Produktnormen
Produktnormen, welche referenziert werden
| Organisation | Design | Norm | Beschreibung |
|---|---|---|---|
|
Ausgelegt gemäss | IEC 60127-6 | Geräteschutzsicherungen - Teil 6: G-Sicherungshalter für G-Sicherungseinsätze |
|
Ausgelegt gemäss | UL 4248-1 | Industrielle Regeleinrichtungen |
|
Ausgelegt gemäss | CSA C22.2 no. 4248.1 | Industrielle Regeleinrichtungen |
Anwendungsnormen
Anwendungsnormen, in welchen die Produkte entsprechend verwendet werden können
| Organisation | Design | Norm | Beschreibung |
|---|---|---|---|
|
|
Geeignet für Anwendungen gemäss | IEC/UL 62368-1 | Einrichtungen für Audio/Video-, Informations- und Kommunikationstechnik - Teil 1: Sicherheitsanforderungen |
|
|
Geeignet für Anwendungen gemäss | IEC 60335-1 | Sicherheit elektrischer Geräte für den Hausgebrauch und ähnliche Zwecke. Erfüllt die Anforderungen für Geräte in unbeaufsichtigtem Betrieb. Dies beinhaltet die verschärften Glühdrahtanforderungen nach IEC 60695-2-11 oder -12 & -13. |
Konformitäten
Das Produkt ist konform mit folgenden Richtlinien
| Identifikation | Details | Aussteller | Beschreibung |
|---|---|---|---|
|
SCHURTER AG | Die CE-Kennzeichnung erklärt, dass das Produkt gemäss der EU-Vordnung 765/2008 den geltenden Anforderungen genügt, die in den Harmonisierungsrechtsvorschriften der Gemeinschaft über ihre Anbringung festgelegt sind. | |
|
SCHURTER AG | Die UKCA-Kennzeichnung erklärt, dass das Produkt gemäss dem Britischen Amendment zur Verordnung (EC) 765/2008 den geltenden Anforderungen genügt. | |
|
SCHURTER AG | Richtlinie RoHS 2011/65/EU, Ergänzung (EU) 2015/863 | |
|
SCHURTER AG | Das Gesetz SJ/T 11363-2006 (China RoHS) ist seit dem 1. März 2007 in Kraft. Ähnlich wie bei der EU-Richtlinie RoHS. | |
|
SCHURTER AG | Am 1. Juni 2007 trat die Verordnung (EG) Nr. 1907/2006 zur Registrierung, Bewertung, Zulassung und Beschränkung chemischer Stoffe 1 (kurz: "REACH") in Kraft. | |
|
SCHURTER AG | Erfüllt die Anforderungen von IEC 60335-1 für Geräte in unbeaufsichtigtem Betrieb. Dies beinhaltet die verschärften Glühdrahtanforderungen nach IEC 60695-2-11 oder -12 & -13. |
LOADING...
Kurze Variantentabelle FEF Öffne vollständige Tabelle FEF
| Halter | Kappe | Klemme | Bestell-Nummer | Kostenloses Muster |
Bestandsabfrage Distributor Bestandsabfrage Distributor
|
... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| • | mit Schlitz | Löt | 0031.1081 | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| • | Fingergrip | Löt | 0031.1907 | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| • | mit Schlitz | Löt | 0031.1185 | ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Steckanschlüsse auf Anfrage |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Verpackungseinheit | Kartonschachtel (100 St.) |
Zubehör (1)
26.09.2024
